AP周辺にある不要電波との干渉を防ぎ、また個体の送信レベルを均等化。
二点間距離を確保し再現性を高める。
アプリケーション
近年の大型デジタル液晶テレビやプロジェクター、電子器等の特徴として、表示装置側に無線端末を搭載し、周辺の無線ネットワークに接続して外部ネットワークとの相互通信を可能にする端末が主流です。これら微弱無線を開発する際、送り手となるAPの送信レベルの値を一定にする場合には、無線端末との二点間距離を調整するか？ 若しくはアッテネータ等を使用して基準となる絶対値を併せる作業が必要になります。ここでの差異が生じると、正確な相対比較が出来なくなるからです。
また、試験する際、周辺にある他の無線ネットワークやワイヤレスマイク、携帯電話の基地局等の外来ノイズが干渉する場合に於いても、測定時に不要な電波干渉が生じてしまうことから、求められる試験内容にそぐわない結果となることがあります。
これら二点の問題点を解決する為に、電波暗箱とステップアッテネータを使用した測定システムがお役に立ちます。
ソリューション

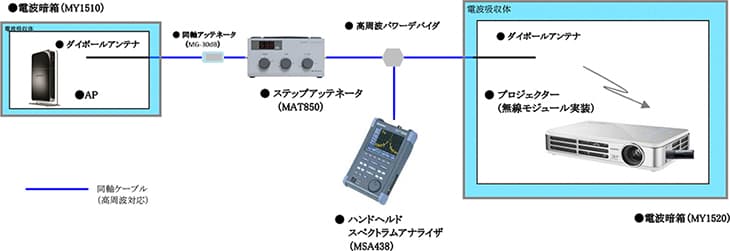

送信側の電波暗箱筐体内に任意APを設置します。受信側の電波暗箱に無線モジュールを搭載した液晶テレビ等を設置、同様に両暗箱内部に送受信用のダイポールアンテナを設けて、同軸ケーブル経由での双方向通信の環境を作ります。
次に、両暗箱外側のSMA(J)端子に同軸ケーブルを繋ぎ、各々ステップアッテネータと接続します。アッテネータを可変し、AP側から一定レベルで送信されているか？ 等、受信側の動作状態を調整します。 この際、受信側暗箱内部にあるダイポールアンテナからSMA(J)端子経由で同軸ケーブルに繋ぎ、その後、高周波パワーデバイダーを経由して、
- スペクトラムアナライザで当該周波数をモニタリング ( AP側の送信レベルの確認 )。
- 試験環境周辺の不要ノイズを遮断。
これら二つの目的に代用します。
システム構成・価格
| 電波暗箱 [MY1520] | ×1 | ¥478,000 |
| 電波暗箱 [MY1510] | ×1 | ¥198,000 |
| ダイポールアンテナ [M304] | ×2 | ¥30,000 |
| 同軸アッテネータ [MG-30dB] | ×1 | ¥13,000 |
| 高周波同軸ケーブル [MC201] SMA(P)/SMA(P) 0.5m | ×5 | ¥110,000 |
| 高周波パワーデバイダ | ×1 | ASK |
| ステップアッテネータ [MAT850] | ×1 | ¥368,000 |
| ハンドヘルド型スペクトラムアナライザ [MSA458] | ×1 | ¥798,000 |
| 合計価格（税抜き） | ¥1,995,000 ～ | |
※詳細は弊社営業担当までお問合せ下さい。
製品紹介
【短納期可能】電波暗箱/シールドボックス Taurusシリーズ MY1510
軽量で持ち運びも便利な小型サイズ。 20万円以下と大変お求め易い価格でのご提案。
【短納期可能】電波暗箱/シールドボックス Taurusシリーズ MY1520
多用途に対応する最も汎用的な中型サイズ。 正面開口で作業性に非常に優れています。
スペクトラムアナライザ MSA458
8.5GHz帯域により無線系情報通信のほとんどのアプリケーションをカバー
■測定周波数：50kHz～8.5GHz
ステップアッテネータ MAT850
小型・軽量・ローコストで、幅広い周波数(300MHz～6.1GHz)に対応。縦・横置き、どちらでも使用可能。大型7セグLED表示で現在の減衰量が一目で分かります。10dB、1dB、0.1dB単位で設定ノブが独立、ノブ切換え時にチャタリングやスパイクは発生しません。
同軸ケーブル
周波数帯域、コネクタおよび長さ毎に多種の同軸ケーブルを取り揃えています。
同軸アッテネータ MG-XXdB
SMA(P)/SMA(J)型で、DC～18GHz(MG-30dBのみDC～8GHz)の帯域。1～10dB、12～15dB、20dB、30dBが用意されています。
