電波暗箱/シールドボックスとは

携帯電話、無線LAN、RF-IDタグ、ETCに見られるように、最近の情報無線通信機器の普及により、無線系試験の必要性が高まっています。

無線系試験は外部ノイズから遮断され、また内部では電波の反射がない無響環境で行わなければなりません。電波暗室を使用すればよいのですが、広い場所と多くの費用がかかってしまいます。

とくに生産ラインの無線系試験工程では被測定機器が認証前ですので、信号電波を外部に漏洩することもできません。

外部ノイズからの遮断、内部では電波の反射がない無響環境、信号電波を外部に漏洩させない、このような条件をクリアしたものが電波暗箱/シールドボックスです。

電波暗箱の仕組み

シールドボックスの内部を電波吸収体で覆うことによって電波の反射を防ぎ、無響環境を作り出しています。そのため、電波吸収体で覆われているシールドボックスは電波暗箱と呼ばれています。

電波暗箱を用いることにより、送信周波数偏差、送信アンテナ電力、占有周波数帯幅、隣接チャネル漏洩電力、変調指数、スプリアス発射の強度、副次的に発する電波の強度、信号伝送速度等のテストを行うことができます。

多様なモデルをラインアップ

多様なモデルをラインアップ

マイクロニクスではたくさんの電波暗箱をご用意いたしております。
製品選びにお困りの方はこちらの製品比較表をご覧ください。

電波暗箱総合カタログ

お客様の多様なニーズに対応していろいろなモデルのシールドボックスをラインアップしました。また、お客様の要望に合わせてカスタマイズも行います。

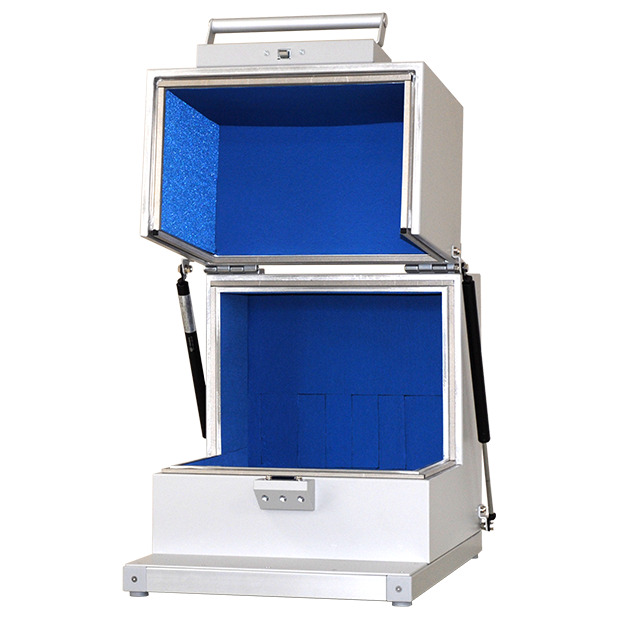

ウレタン系吸収体

Taurus シリーズ

インタフェースモジュールを多種揃えることにより、低価格・短納期を実現。
当社のベストセラーシリーズ。

生産ラインシリーズ

タクトタイムを短縮するためのワンタッチロック機構や自動搬送機を備えた生産現場向けモデル。作業者負担を軽減します。

ハンドインシリーズ

DUT(測定対象物)を電波暗箱に入れたまま、シールドウィンドウから内部を見ながら素手で直接操作可能。

中型タイプ ME8661A

携帯電話、無線LAN、無線通信器等の空間結合による通信品質試験、アンテナ試験に最適。

大型タイプ

放射パターン測定に最適な大型の電波暗箱。
無線機・無線デバイス等のアンテナ開発、通信特性の評価に最適。

ミリ波タイプ MY6520

マイクロ波からミリ波まで、 広帯域をカバー。
5G NR 対応端末・デバイス・チップセット等の、簡易的なOTA 試験に好適。

簡易電波暗室 MY5700

安価且つ手軽に電波暗室を構築することができるシールドテント型電波暗室。
5G OTA、電波法対策、EMC試験など幅広く使える。
標準サイズラインアップ(8種類)。

電波吸収パーティション MY5505

電波伝搬の評価・試験において、他方からの干渉電波を 吸収かつ遮蔽することを目的とした600MHz~ミリ波対応電波吸収パーティション。

フェライト系吸収体

中型タイプ

フェライト系吸収体を使用した汎用中型タイプ。

大型タイプ

簡易EMC試験に最適な大型の電波暗箱

シールドボックス

Taurus N シリーズ中型タイプ

電波吸収体の無いシールドボックスタイプ。
内部反射が気にならない用途向け。
インタフェースモジュールを多種揃えることにより、低価格・短納期を実現。フェライト系吸収体を使用した汎用中型タイプ。

その他

特注・カスタマイズ

多様化・高度化する様々なアプリケーション・用途に合わせた特注製品も数多く手がけています。

オプション

I/Fモジュール、電波吸収体、ターンテーブル、アンテナ、木製テーブル等、電波暗箱のオプションを揃えました。

200MHz~28GHz対応 電波吸収設備

ターゲットアプリケーション専用の電波吸収設備を低価格でご提供します。
