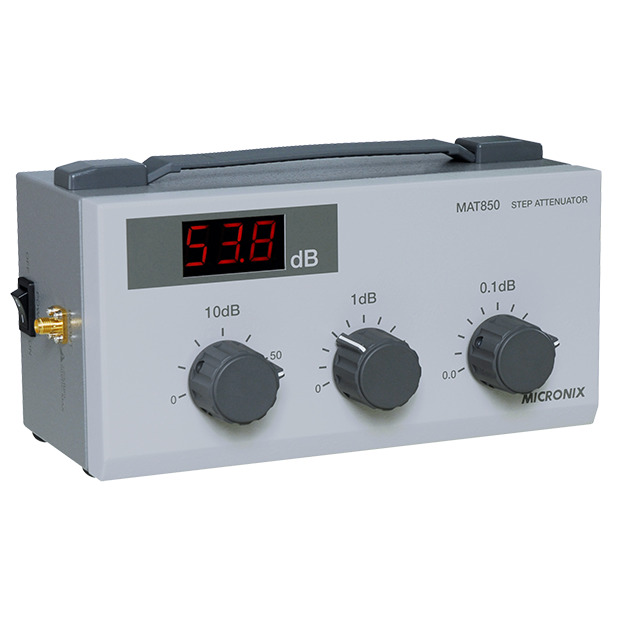

ステップアッテネータ MAT850
現在の減衰量を確認しながら、0.1dB単位で手動調節が可能。
簡単操作で小型軽量、縦・横置き、どちらでも使用可能。
¥298,000
特長
- 周波数範囲が 300MHz ~ 6.1GHz と広帯域
- 減衰量設定時の最小ステップ 0.1dB、最大減衰量 60.0dB
- 減衰量切替時のスパイクノイズ除去回路搭載
- 見やすいLED表示
仕様
型番 | 周波数範囲 | 減衰量 | 使用最大入力 (2dBコンプレッション) | タイプ | 価格 | |
---|---|---|---|---|---|---|
最大 | 最小ステップ | |||||
MAT850 | 300MHz~6.1GHz | 60dB | 0.1dB | 25mW | ステップ | 298,000円 |
アプリケーション対応表
アプリケーション | MAT850 | |
---|---|---|
■携帯電話1 (日/米) | W-CDMA | ○ |
HSDAPA | ○ | |
HSPA+ | ○ | |
LTE | ○ | |
■携帯電話2 (日/米) | cdma | ○ |
cdma2000 | ○ | |
■携帯電話3 (欧/亜) | GSM | ○ |
GPRS | ○ | |
EDGE | ○ | |
1xEV-D0 | ○ | |
■PHS (日/亜) | ○ | |
■無線LAN | 2.4GHz帯 11/11b/11g/11n | ○ |
5GHz帯 11a/11n | ○ | |
■UWB | 3.4~4.8GHz @日本 | ○ |
7.25~10.25GHz @日本 | ||
3.1~10.6GHz @米国 | ||
■Bluetooth | ○ | |
■ZigBee | ○ | |
■固定・モバイルWiMAX | 2.5GHz帯 | ○ |
3.5GHz帯 | ○ | |
5.8GHz帯 | ○ | |
■GPS 1.57542GHz | ○ | |
■RF-ID | 900MHz帯 | ○ |
2.5GHz帯 | ○ | |
■ETC/DSRC | ||
■BS/CS デジタル放送 | アンテナ 受信周波数 11.72748~13GHz | |
コンバータ 中間周波数 1.04~2.03GHz ( 但し、出力VSWR 2.0以下 ) | ○ |
関連資料
製品カタログ
技術資料
MAT800/810における入力周波数に対応したレベル補正
2009年5月12日
図1:16の周波数帯域に対応したMAT800/810の減衰量 MAT800/810は図1のように、いくらかの周波数特性を […]
