ハンディスペアナとループアンテナで50kHz～30MHzの電界強度を簡単に測定
アプリケーション

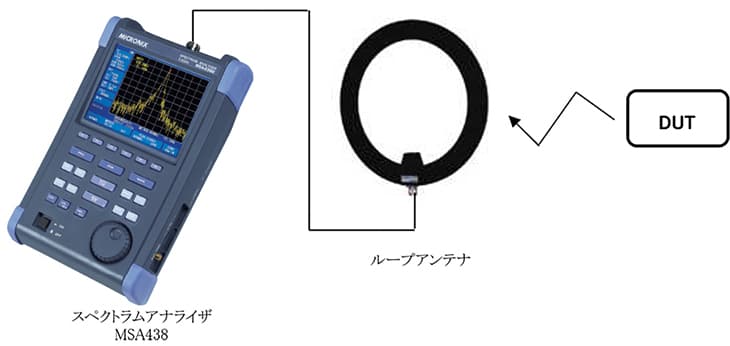

【接続ブロック図】
ソリューション
ループアンテナMAN120のアンテナファクタを用いることにより、50kHz～30MHzの電界強度をハンディスペアナMSA438にて測定することができます。
電界強度は以下の式で求められます。
Er = Pr +Af + 107
但し、Er: 電界強度[dBuV/m], Pr: 受信電力[dBm], Af: アンテナファクタ[dB/m]
ループアンテナMAN120のアンテナファクタの代表値は以下のようになります。本機はA2LA認定校正を受けています。
| 周波数 [MHz] | Af [dB/m] |
|---|---|
| 0.05 | 70.8 |
| 0.07 | 67.9 |
| 0.1 | 65 |
| 0.15 | 61.6 |
| 0.2 | 59.2 |
| 0.3 | 56 |
| 0.4 | 53.9 |
| 0.5 | 52.6 |
| 周波数 [MHz] | Af [dB/m] |
|---|---|
| 0.6 | 51.4 |
| 0.7 | 50.7 |
| 1 | 49.2 |
| 1.5 | 48.2 |
| 2 | 47.5 |
| 3 | 47.3 |
| 4 | 47.1 |
| 5 | 47.1 |
| 周波数 [MHz] | Af [dB/m] |
|---|---|
| 6 | 47.2 |
| 7 | 47.4 |
| 8 | 48.1 |
| 10 | 47.4 |
| 15 | 47.3 |
| 20 | 47.5 |
| 25 | 46.9 |
| 30 | 47.1 |
システム構成・価格
■電界強度測定を手元で且つ簡単に測定できるツールとして、安価で実現する事ができます。
| 3.3GHzスペクトラムアナライザ [MSA438] | ×1 | ¥ 498,000 |
| MSA438校正一式 | ×1 | ¥ 47,100 |
| ループアンテナ [MAN120)] | ×1 | ¥ 198,000 |
| BNCケーブル(1.5m) [MC314] | ×1 | ¥ 4,000 |
| 変換コネクタ N(P)/BNC(J) [MA307] | ×1 | ¥ 8,500 |
| 変換コネクタ N(J)/BNC(J) | ×1 | 別途 |
| 合計価格（税抜き） | ¥ 755,600 ～ | |
※詳細は弊社営業担当までお問合せ下さい。
製品紹介
スペクトラムアナライザ MSA438
MSA400シリーズの中でもっともポピュラーなモデル
■測定周波数：50kHz～3.3GHz
ループアンテナ MAN120
低周波数の測定に適した直径40ｃｍの小型ループアンテナ。LED照明の磁界放射雑音の測定やEMI測定を行うことが可能。
同軸ケーブル
周波数帯域、コネクタおよび長さ毎に多種の同軸ケーブルを取り揃えています。
