シグナルアナライザのリアルタイム・トリガ機能使用例

MSA500 シリーズシグナルアナライザのリアルタイム・トリガ機能使用例を紹介します。
目次
アプリケーション
MSA500 シリーズシグナルアナライザのリアルタイムモードには強力なトリガ機能が備えられています。
このトリガ機能を使用して波形に変動が起こった直前・直後の状態を測定することができます。
ソリューション
周波数変調で搬送波の周波数が変動した場合を例にプリトリガ機能を説明します。

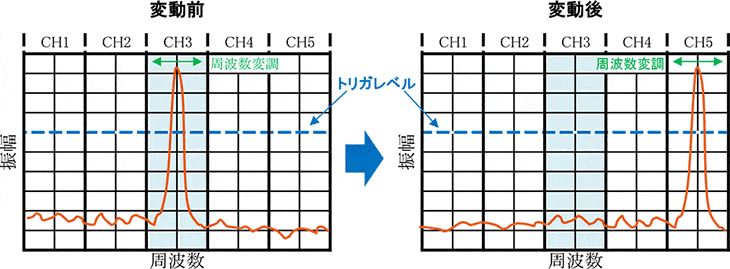

搬送波の周波数をセンター周波数に設定し、チャネルパワートリガでトリガースロープを立ち下がりの設定でトリガをかけた測定例を示します。

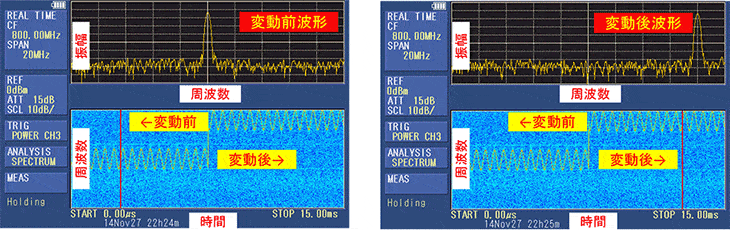

トリガ測定パラメータ:チャネルパワートリガ、CH3、スロープ:FALL、プリトリガ50%

変動直前・直後の波形を測定することが可能。
システム構成・価格
ハンディ型シグナルアナライザ[MSA500シリーズ] | ×1 | ¥ 748,000~ |
※詳細は弊社営業担当までお問合せ下さい。
