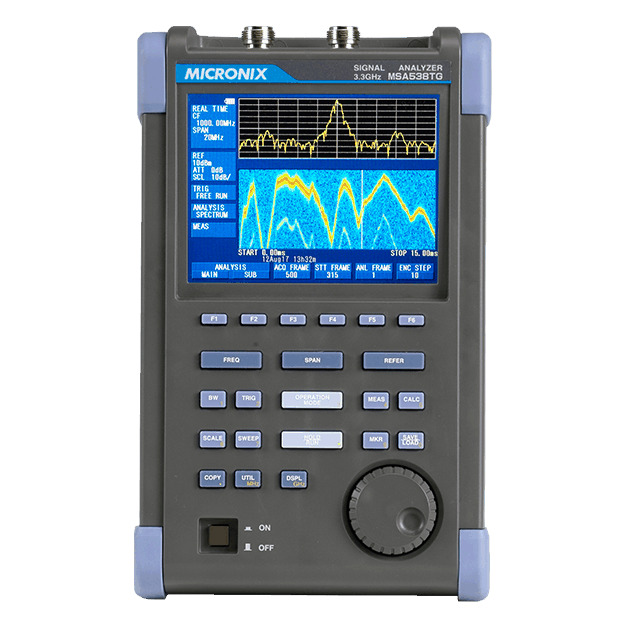

シグナルアナライザ MSA538TG

トラッキングジェネレータ搭載モデル
■測定周波数:20kHz~3.3GHz

  • リアルタイム方式プラス掃引方式のハンディ型シグナルアナライザ。
  • 高速フーリエ変換(FFT)によるリアルタイム方式と、従来の掃引方式の2方式を搭載したことにより、両方向の長所を利用することが可能。

¥778,000

スペック

リアルタイムモード

リアルタイム方式は瞬時に発生するスペクトルを見逃さず、ノイズ測定や過渡的な現象を解析する場合に最適です。

  • 8種類の解析機能
    スペクトル解析、スペクトログラム解析、オーバーライト解析、時間軸解析(5種)
  • 最大20MHzスパン
  • 720フレーム/秒の高速オーバーライト解析
  • 16Kフレームの大容量メモリと19ms/フレームの高速USB転送
測定周波数 20kHz~8.5GHz
掃引モード 最小RBW 300Hz
平均ノイズレベル
  • 代表値:-162dBm/Hz
  • リアルタイムモード:-140dBm@cf1GHz,span 20kHz
  • 掃引モード:-129dBm@cf 1GHz,RBW 300Hz
トラッキングジェネレータ搭載

トラッキングジェネレータを搭載したことにより、フィルタ、増幅器、電子デバイスあるいは電子回路の振幅周波数特性の測定と評価を行うことができます。

■トラッキングジェネレータ仕様

  • 出力周波数:5MHz~3.3GHz
  • 出力レベル:-10dBm±1dB@1GHz
  • 出力レベル平坦性:±1.5dB
  • ノーマライズ機能:入力レベルの周波数特性を画面上平坦に補正する。
  • 出力インピーダンス:50Ω
  • 出力VSWR:2.0以下

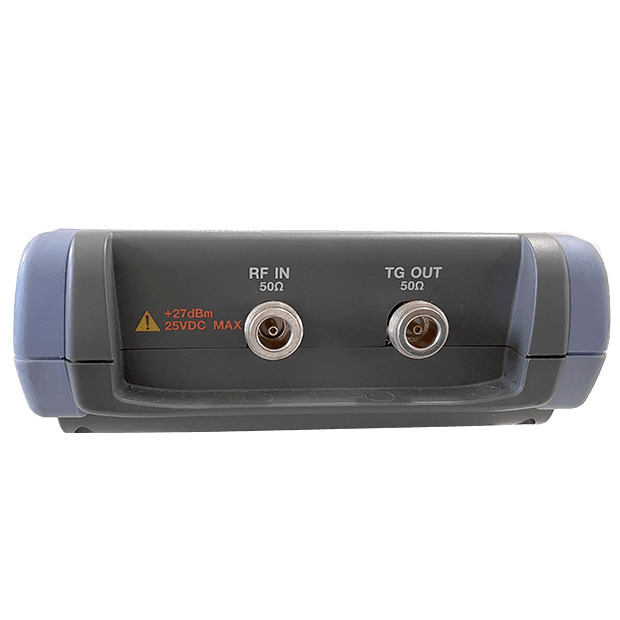

  • 出力コネクタ:N(J)コネクタ

さらに、下記オプションを接続することができます。

  • DTFアダプタ MA430
    ケーブルの障害位置や正常ケーブルの長さを測定できます。
  • VSWRブリッジ MVS300B
    電子デバイスや回路のリターンロスを測定できます。測定周波数範囲は5MHz~3GHzです。
