DLNA高速データ伝送評価システム

圧縮された大容量映像/音声データ送信時における無線LAN用アクセスポイント及びクライアント端末の性能を評価
目次
アプリケーション
- データ配信時にキャリアが干渉する隣接周波数からデータを保護。(無線LAN用アクセスポイント
- デコードされた映像/音声データを外部機器に接続してリアルタイムで確認する(クライアント端末)
- 高速プログラマブルアッテネータを使用→距離減衰を付加したシミュレーション環境を実現。
外部影響による不要因子を省き、特にアクセスポイントからHi-Visionサイズの映像を伝送する際、クライアント端末側での再生時のコマ落ちやフリーズ状況を確認します。
ソリューション

Graphical User Interfaceを固定→汎用性を確保します。
-
[ 制御 ]
- アクセスポイント
- VIDEO SERVERなどDTCP-IP対応DLNA配信機器
- クライアント端末側アプリケーションソフト

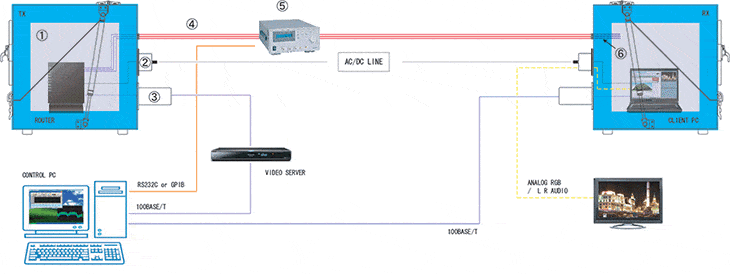

■機器構成表
名称 | 型番 | |
---|---|---|
① | 電波暗箱 Taurusシリーズ | MY1520SW |
② | 同上用 I/Fモジュール | IFM4 |
③ | 同上用 I/Fモジュール | IFM-Category6 ・・・(特型) |
④ | SAMケーブル | SMA(P)-SMA(P) 1.5m |
⑤ | 高速プログラマブルアッテネータ | MAT800/D・・・(CH数に併せて複数台カスケード接続可) |
⑥ | ダイポールアンテナ | M306・・・4.7GHz~6.2GHz,SMA(P) |
システム構成・価格
■試験装置
① | 電波暗箱 Tausurシリーズ MY1520SW | ¥656,000 | ×2 |
② | 電波暗箱 I/Fモジュール IFM4 | ¥98,000 | ×2 |
③ | 電波暗箱 I/Fモジュール IFM4(Category6対応 特型) | ¥150,000 | ×2 |
④ | SMAケーブル 1.5m SMA(P)-SMA(P) MC303 | ¥17,000 | ×1~3 |
⑤ | 高速プログラマブルアッテネータ MAT800/D | ¥970,000 | ×1~3 |
⑥ | ダイポールアンテナ M306 | ¥15,000 | ×1~3 |
※用途に応じてオペレーションソフトの受注を承ります。お気軽に弊社営業にお問い合わせください。
製品紹介
-
同軸ケーブル
周波数帯域、コネクタおよび長さ毎に多種の同軸ケーブルを取り揃えています。
¥4,000 – ¥57,000 -

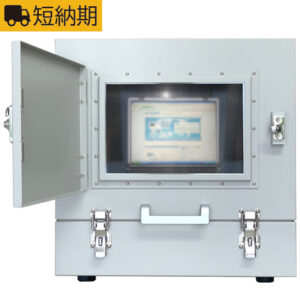

電波暗箱/シールドボックス Taurusシリーズ MY1520SW
大型のシールドウィンドウを標準装備。 電波暗箱の外からEUTの状態変化が確認できます。 表示内容の変化、高速データ通信時の動作確認など、幅広い試験環境に対応します。
¥656,000 -
電波暗箱/シールドボックス Taurusシリーズ I/Fモジュール
AC、DC、LAN、USB、SMA、BNC、N、D-subコネクタおよび貫通管を取り付けたモジュール。
¥59,000 – ¥159,000 -
ポータブルアンテナ
300MHz~6.2GHzの帯域を9種類のアンテナでカバー。
¥15,000 – ¥29,800 -
高速プログラマブルアッテネータ MAT800シリーズ
最大減衰量80dB。超高速で減衰量を制御する事が出来る多機能な本格的プログラマブル機能。
¥960,000 – ¥990,000
