【短納期可能】電波暗箱/シールドボックス Taurusシリーズ I/Fモジュール

Name: 【短納期可能】電波暗箱/シールドボックス Taurusシリーズ I/Fモジュール
SKU: if-module
Availability: InStock

Taurusシリーズは、小型、中型、大型の各サイズに共通なI/Fモジュールを用意しています。使用目的に応じたI/Fモジュールを選択することができます。

カテゴリー: Taurusシリーズ, 電波暗箱, 電波暗箱オプションタグ: テストアクセサリー, 電波暗箱

¥59,000 – ¥159,000

受注後1週間以内に出荷可能です。設備強化や買い替えなどの機会にぜひご検討ください。
最新の在庫状況、複数台検討につきましては、こちらよりお問い合わせください。

※短納期可能の対象製品は、IFM1、IFM2、IFM3、IFM4、IFM5B、IFM6、IFM8になります。

カタログダウンロード

OPEN

1. スペック
1.1. Taurus、MY2500、MY3700シリーズ用（MY1525/1527除く）
1.2. MY1525/1527専用
2. 外観写真
3. 関連資料
4. 関連資料
4.1. カタログ
4.2. 技術資料

スペック

AC、DC、LAN、USB、SMA、BNC、N、D-subコネクタおよび貫通管を取り付けたモジュール。
使用目的に応じたI/Fモジュールを選択することができます。

Taurus、MY2500、MY3700シリーズ用（MY1525/1527除く）

オプション	取付コネクタ	価格

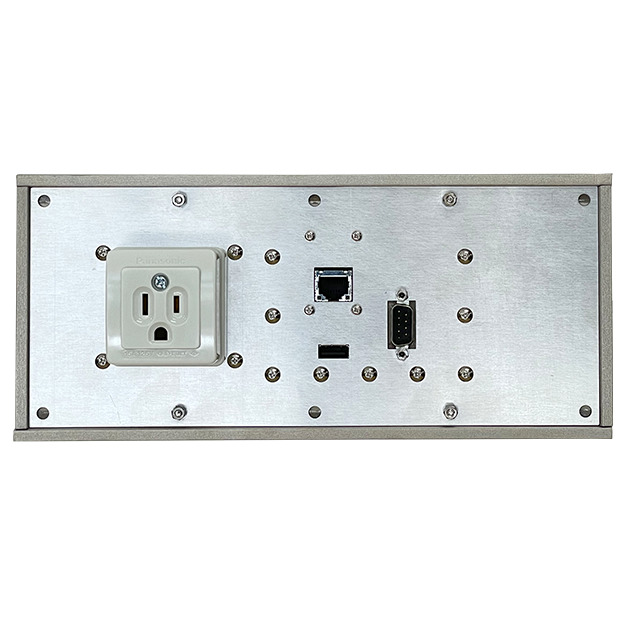

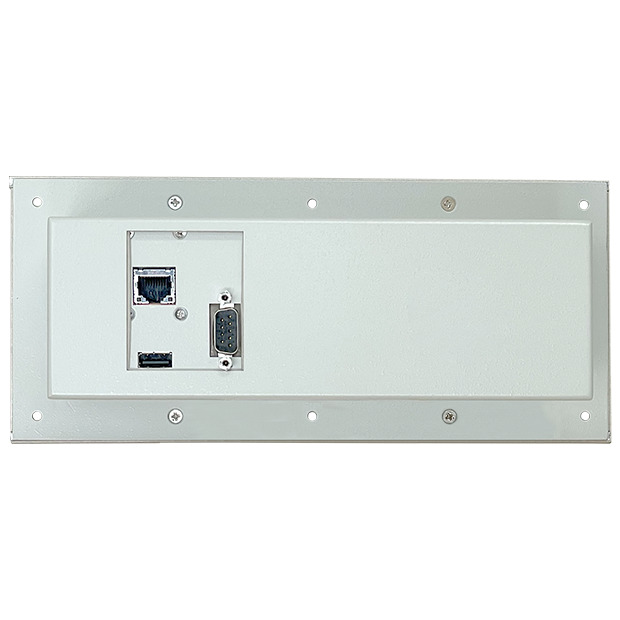

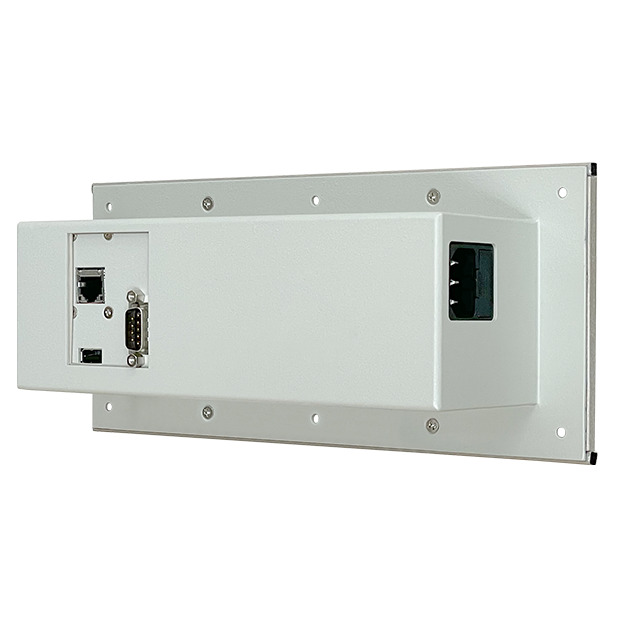

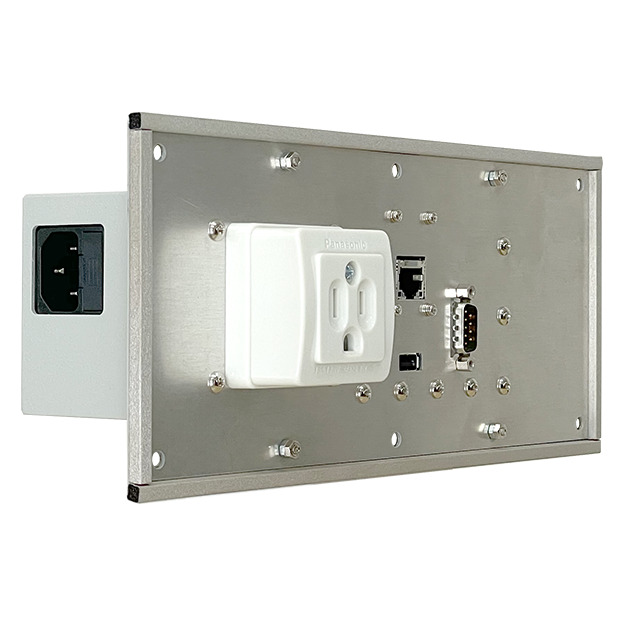

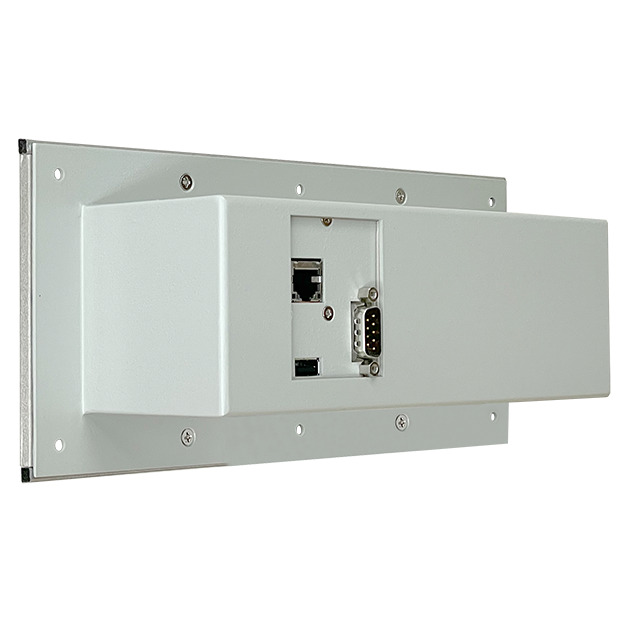

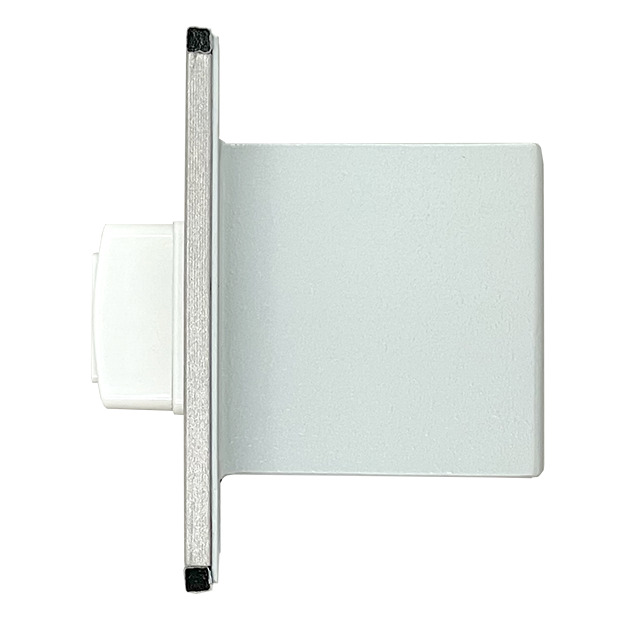

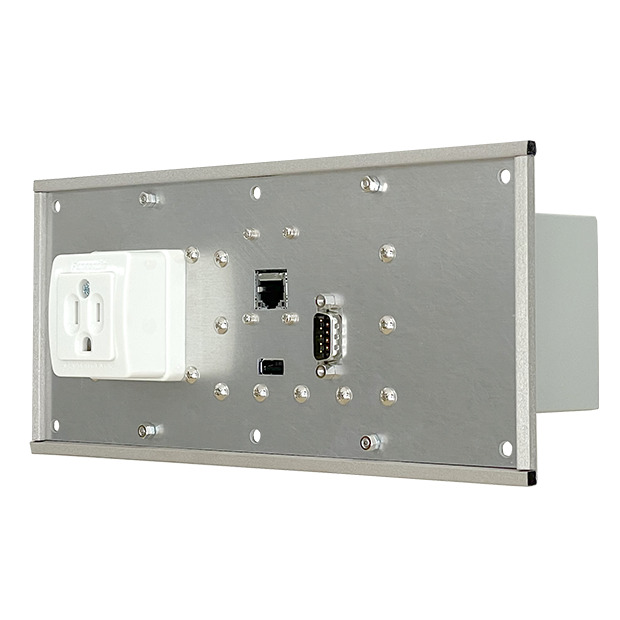

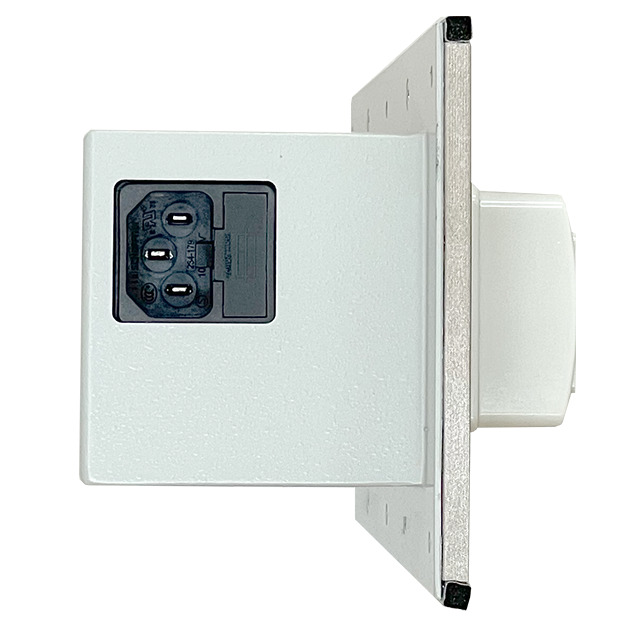

IFM1	AC(1個)、LAN ^※1 (1個)、USB^※3(1個)、D-sub9^※5(1個)	99,000円

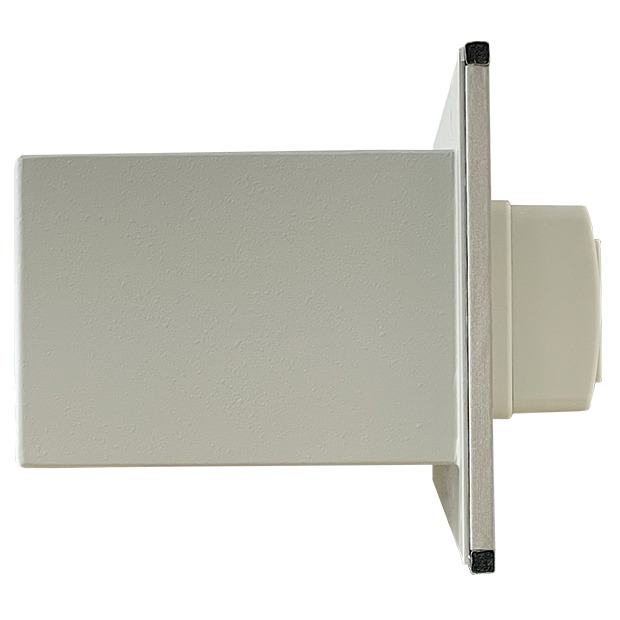

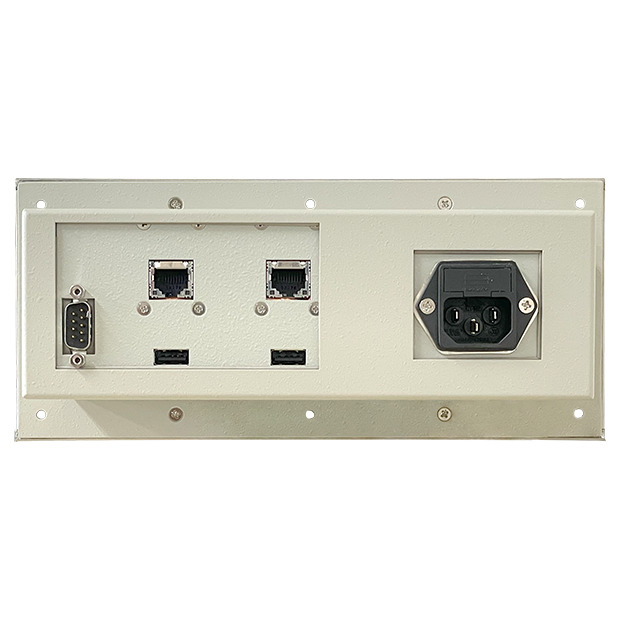

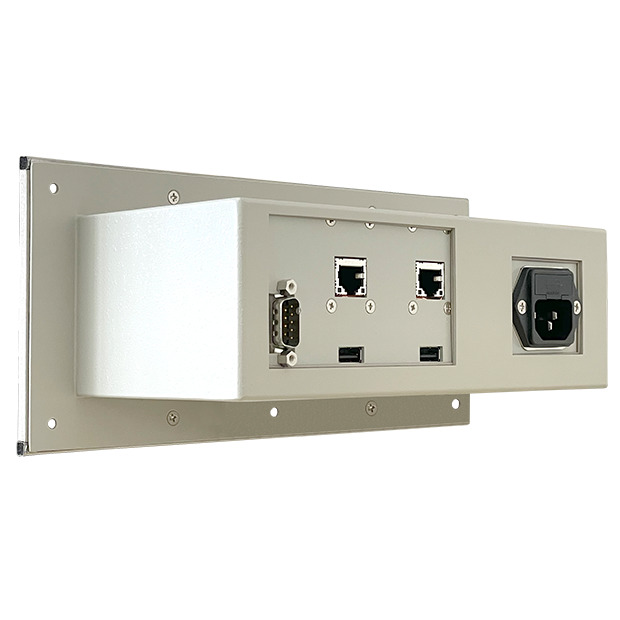

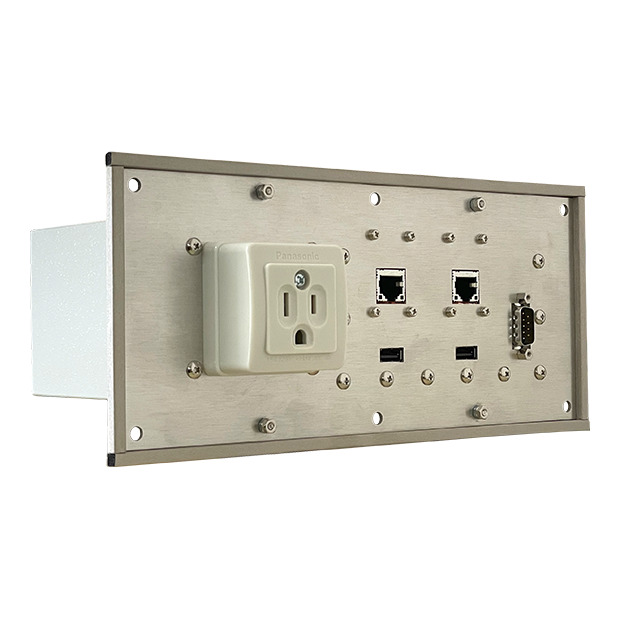

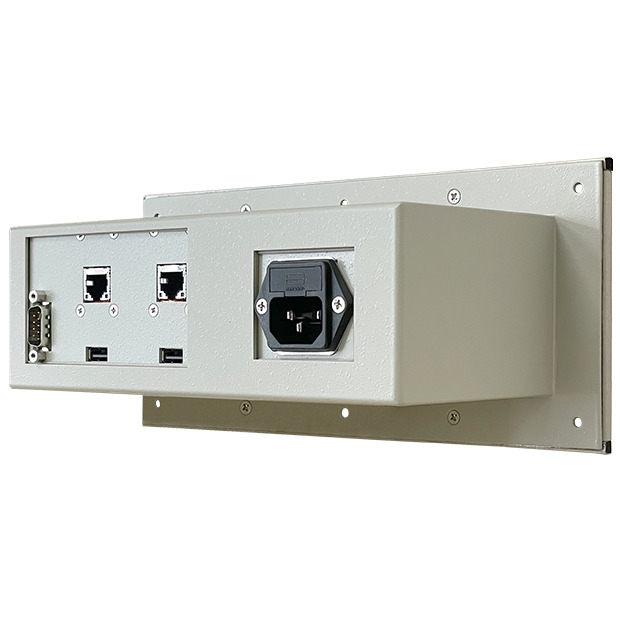

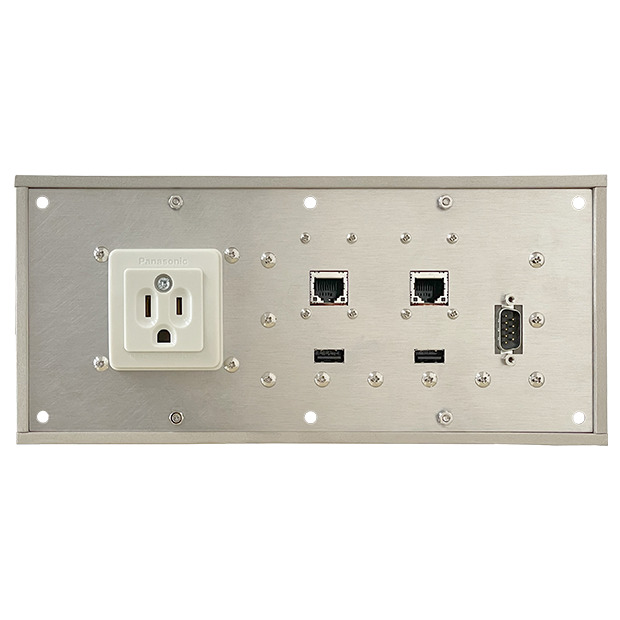

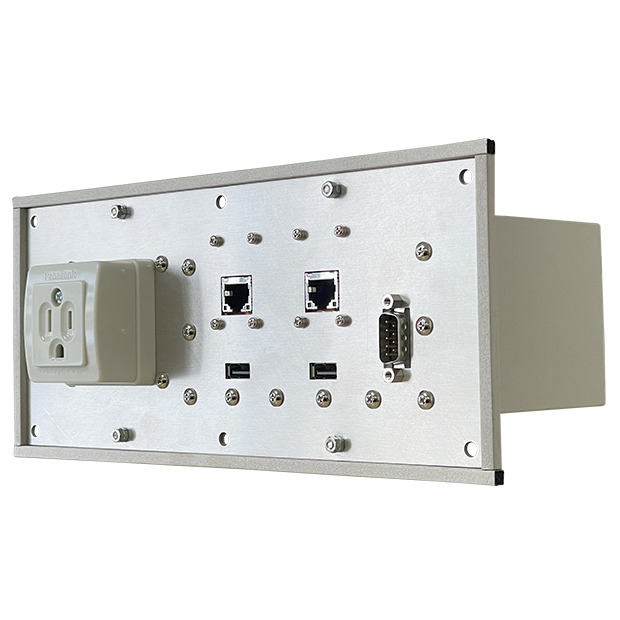

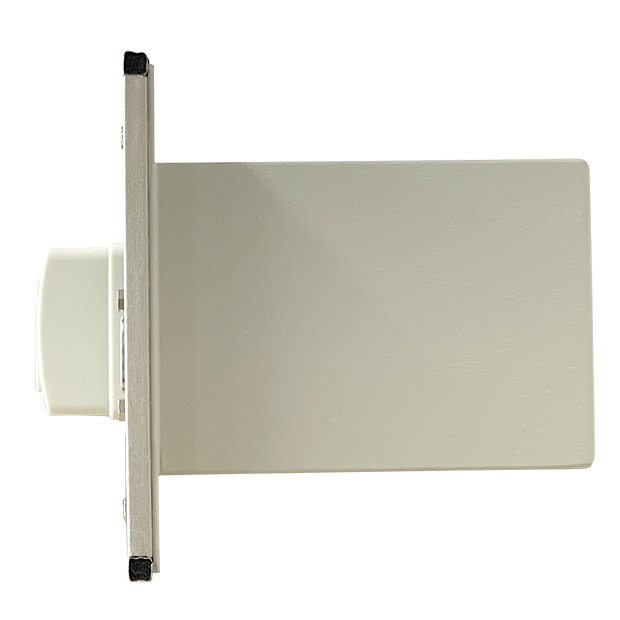

IFM2	AC(1個)、LAN^※1(2個)、USB^※3(2個)、D-sub9^※5(1個)	107,000円

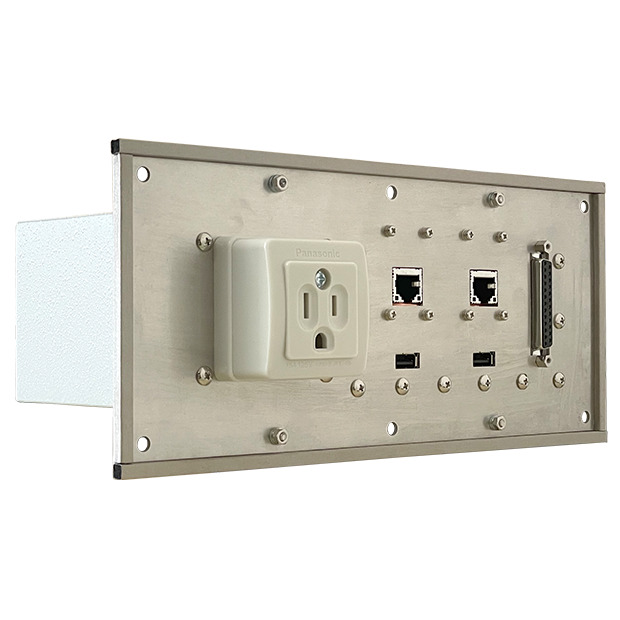

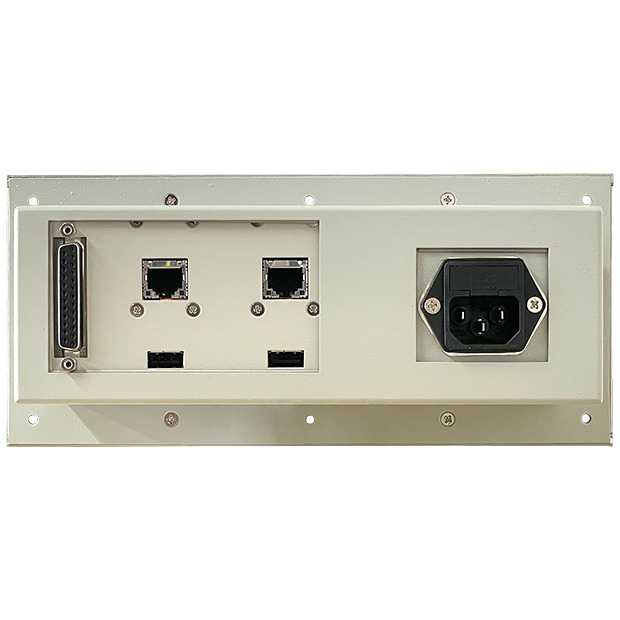

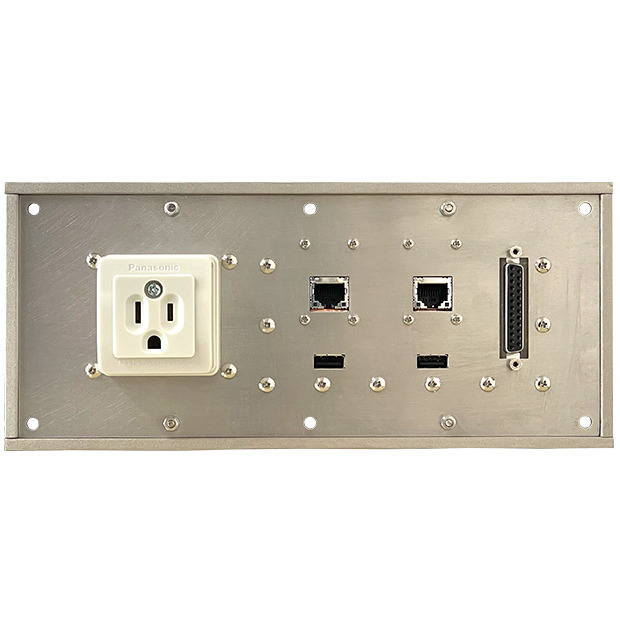

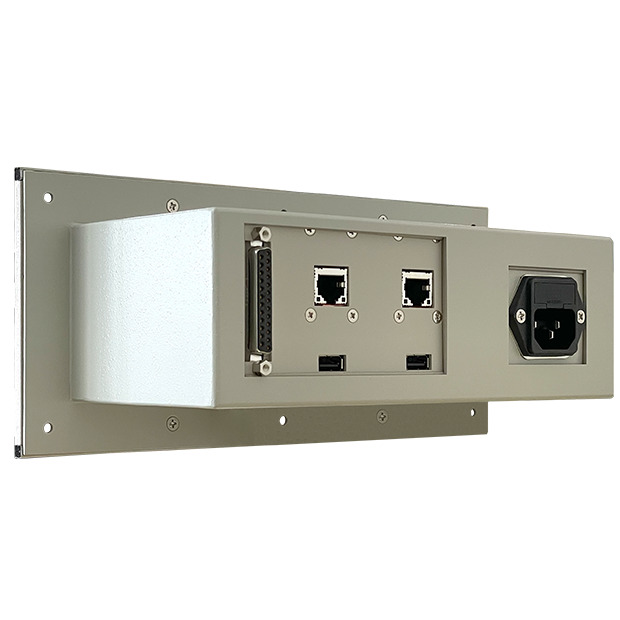

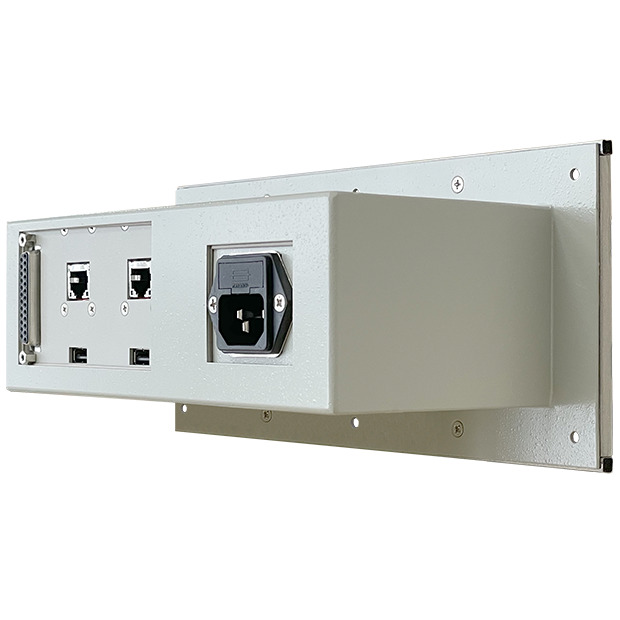

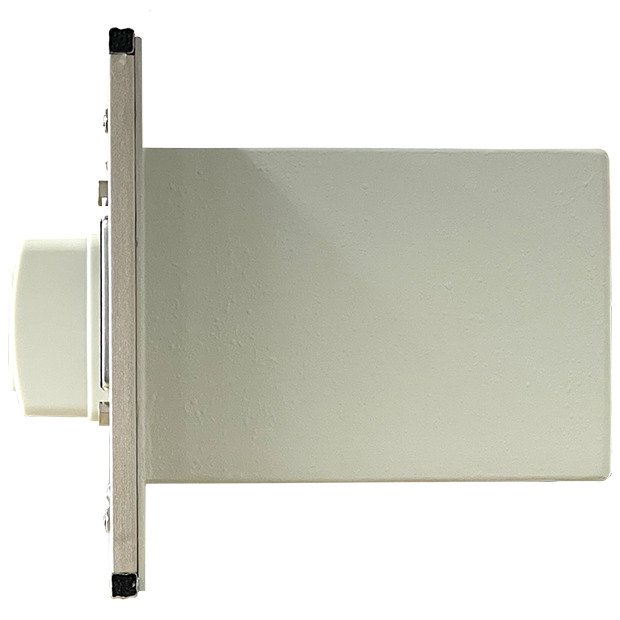

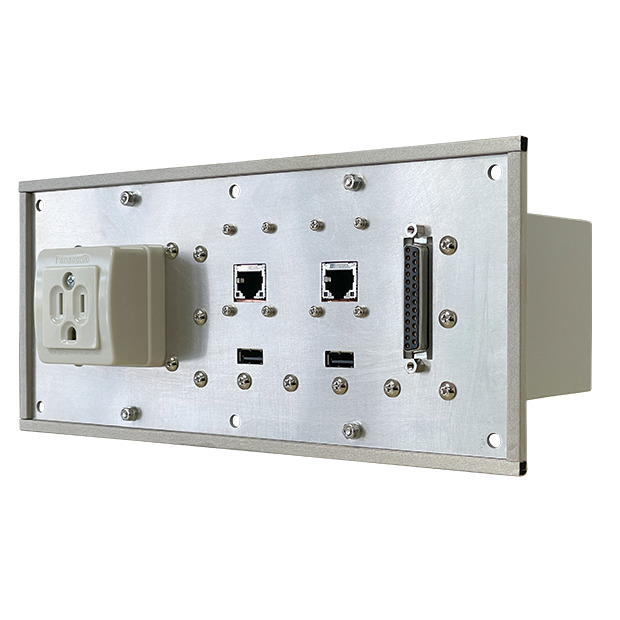

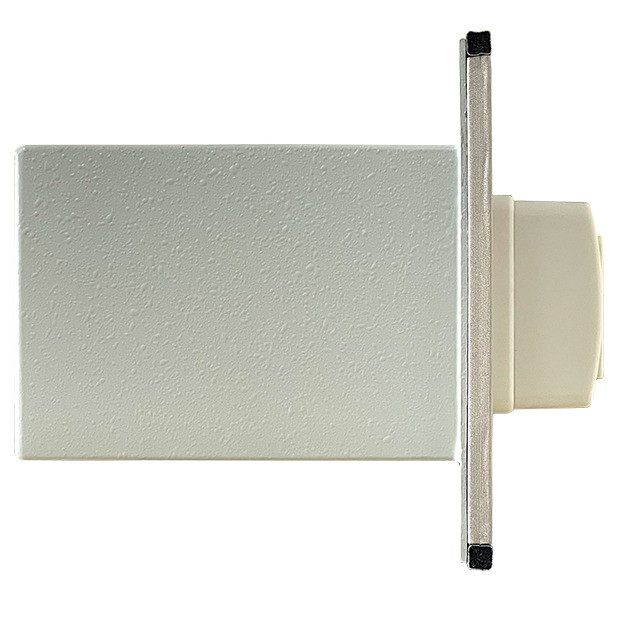

IFM3	AC(1個)、LAN^※1(2個)、USB^※3(2個)、D-sub25※6(1個)	112,000円

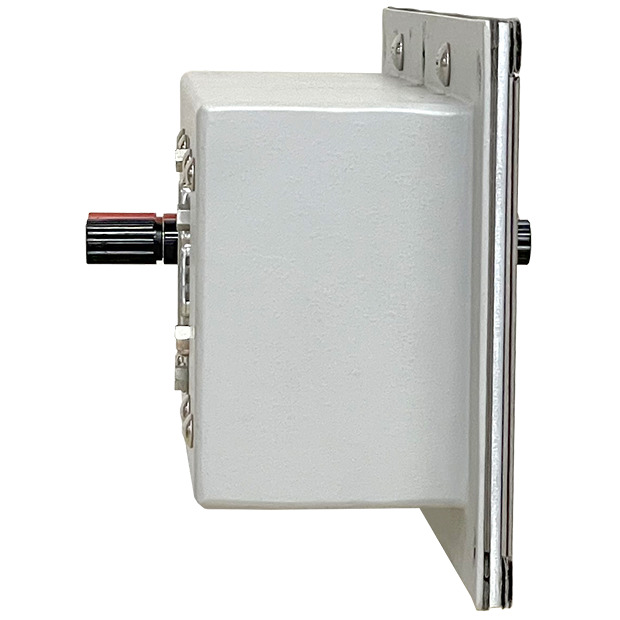

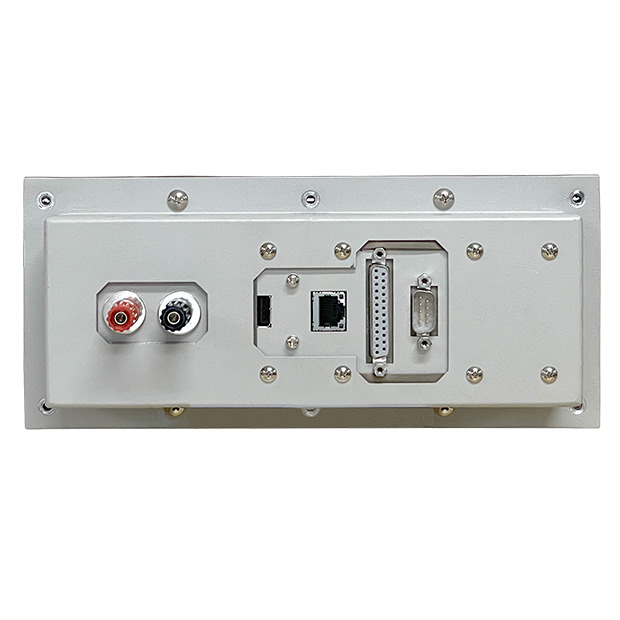

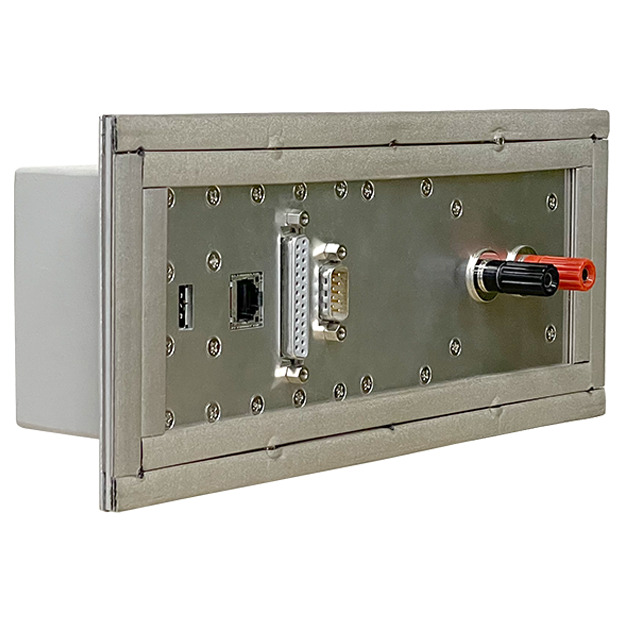

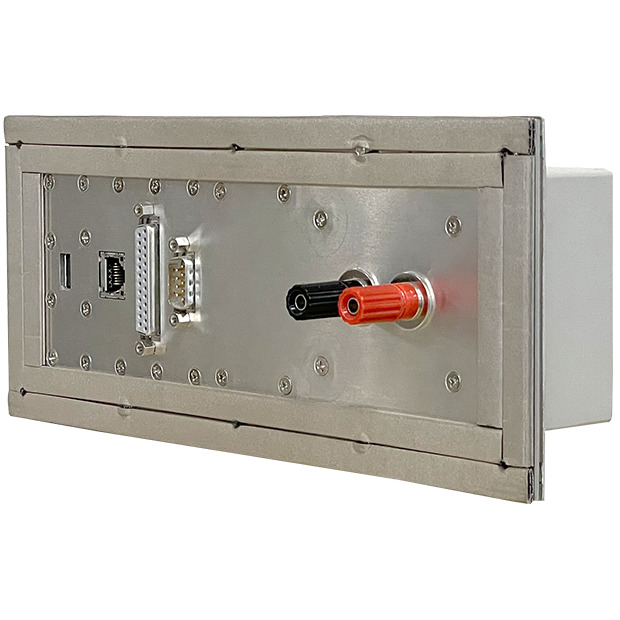

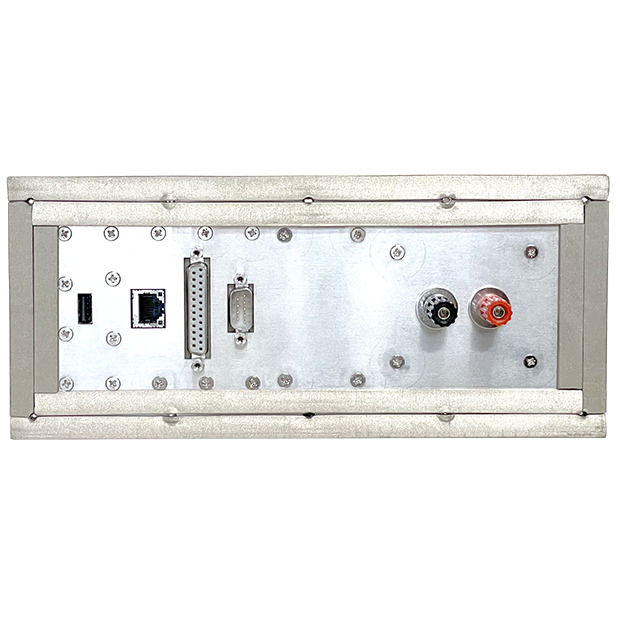

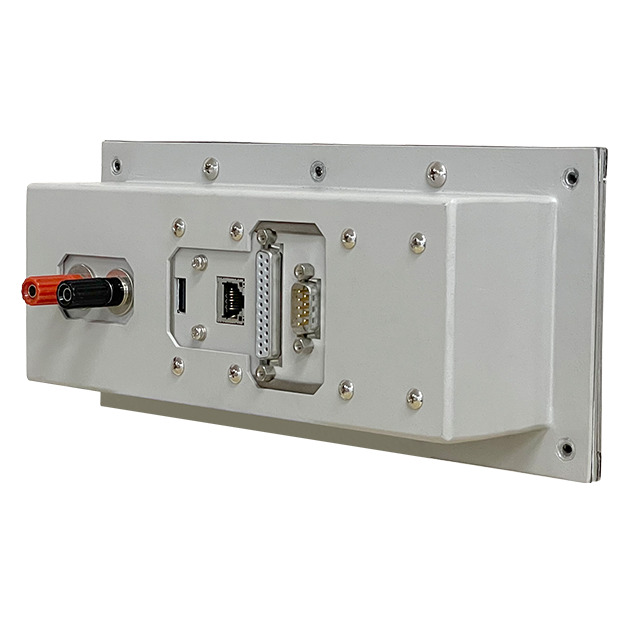

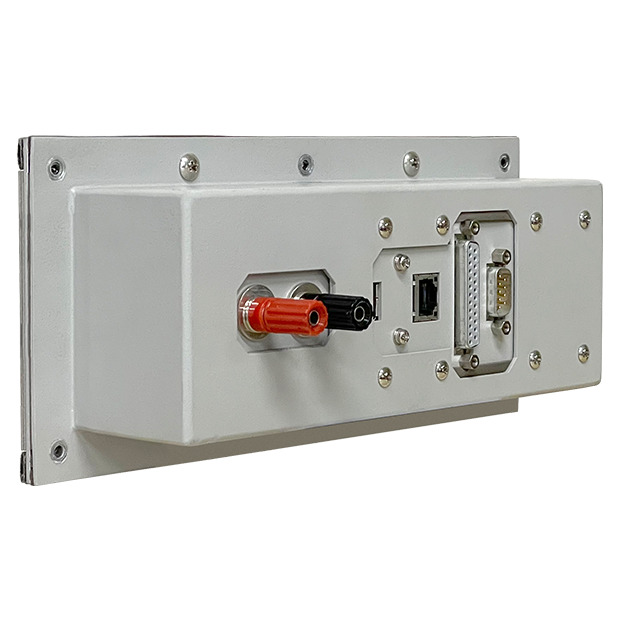

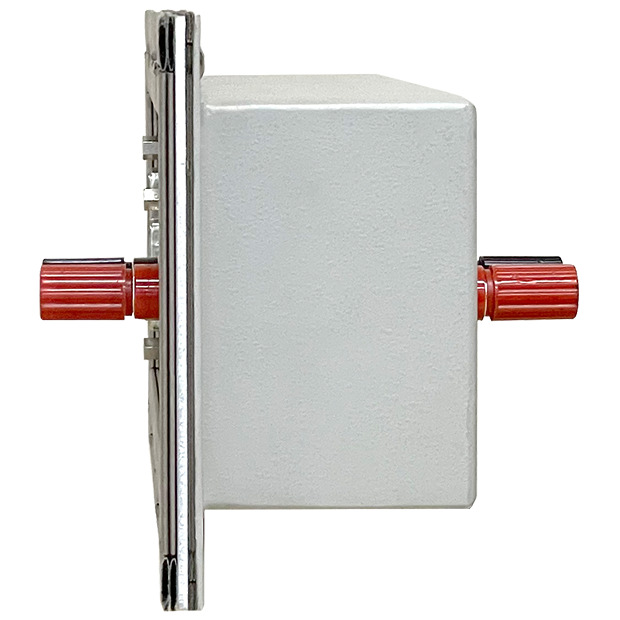

IFM4	DC(1組)、LAN^※1(1個)、USB^※3(1個)、D-sub9^※5(1個)、D-sub25※6(1個)	98,000円

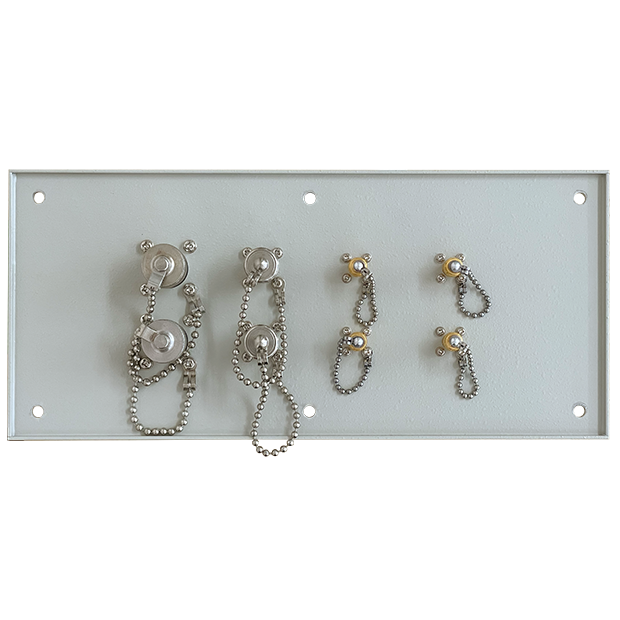

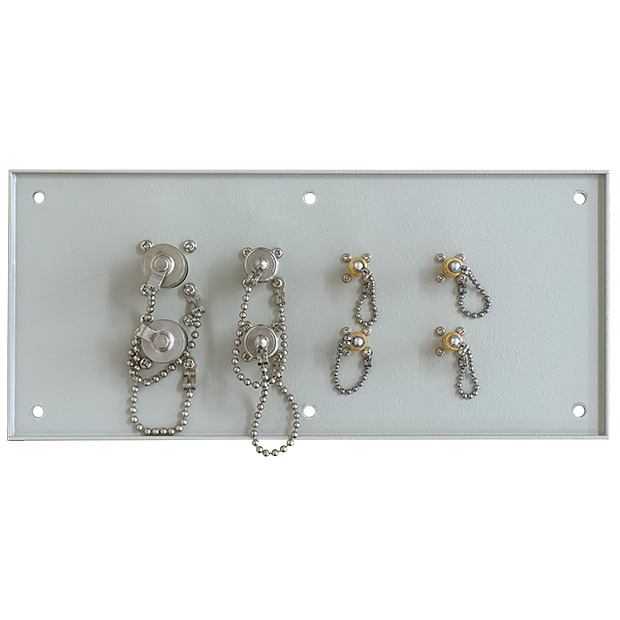

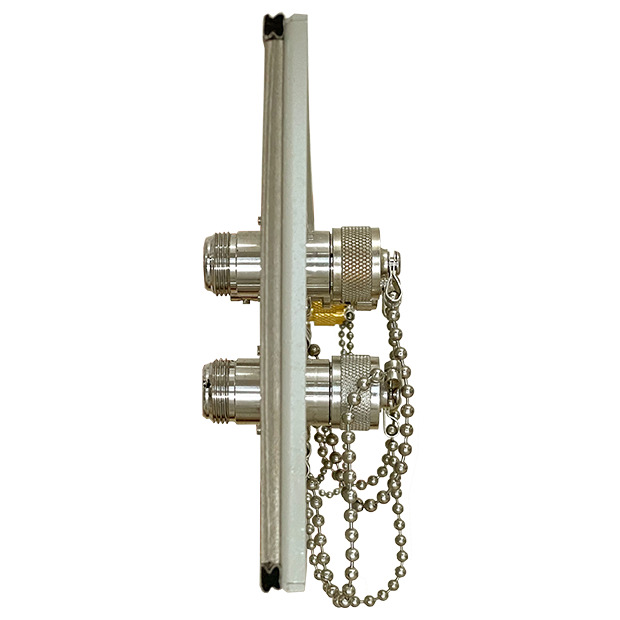

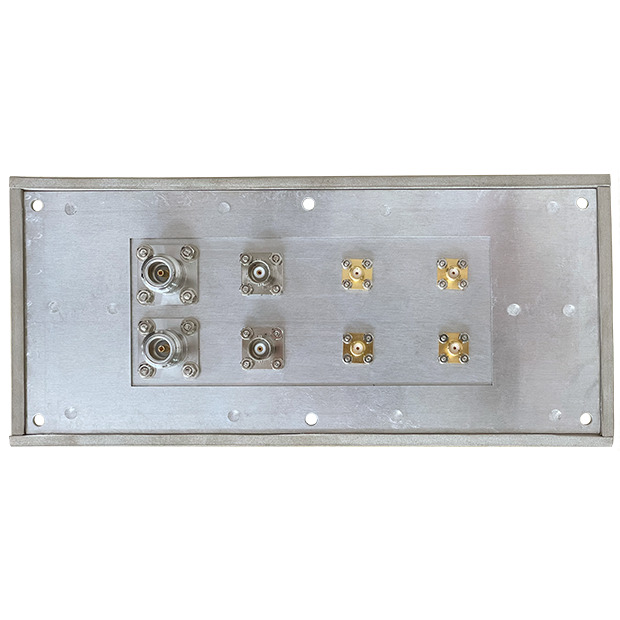

IFM5B	SMA(4個)、BNC(2個)、N(2個)	59,000円

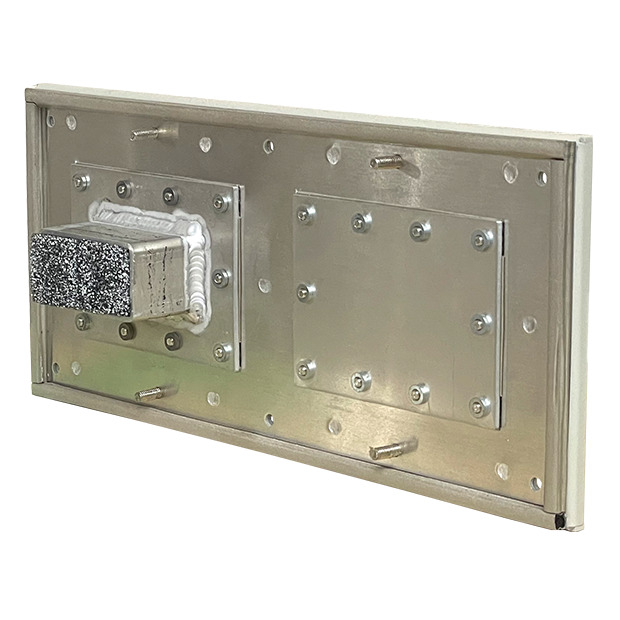

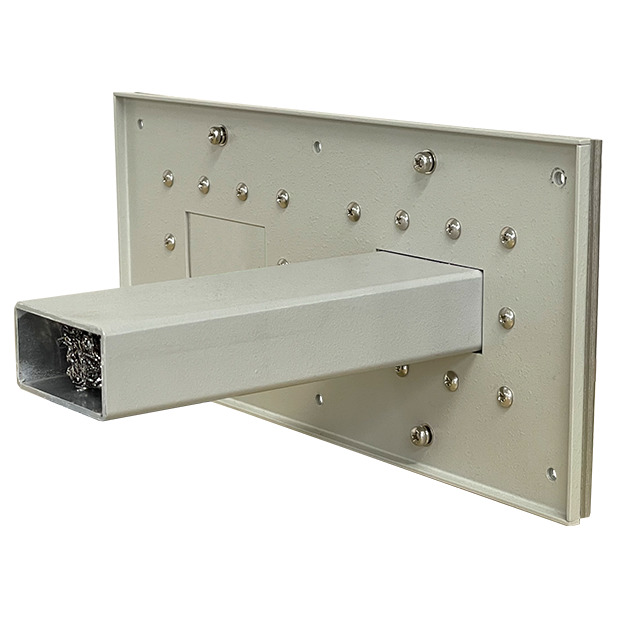

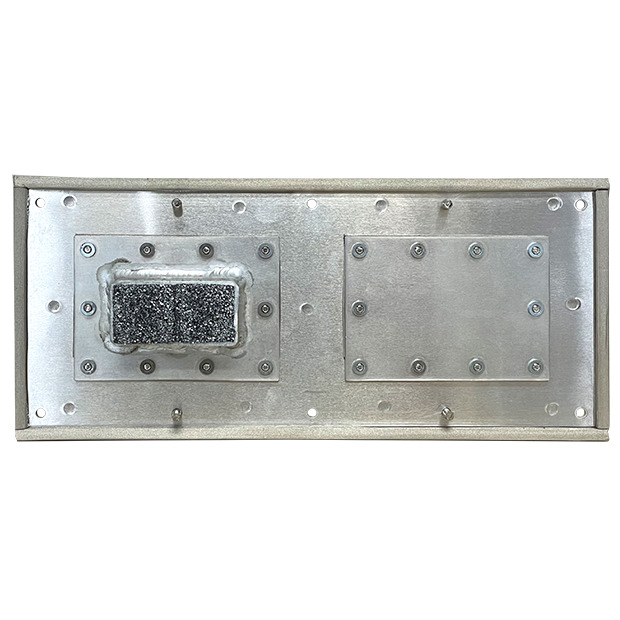

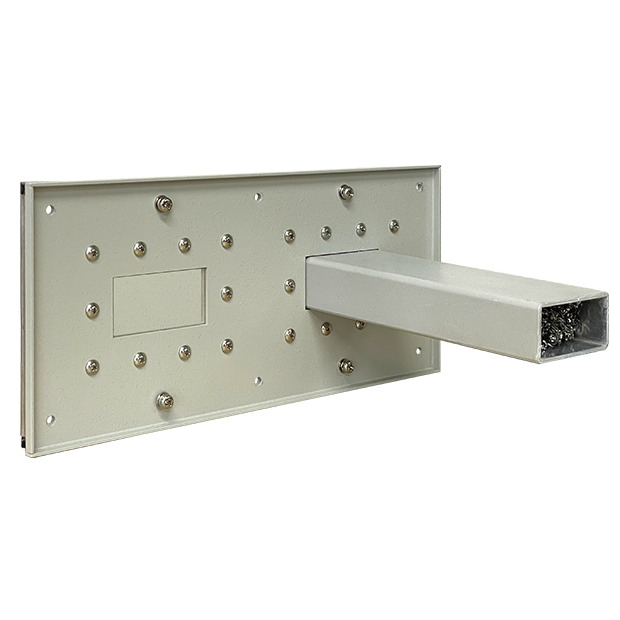

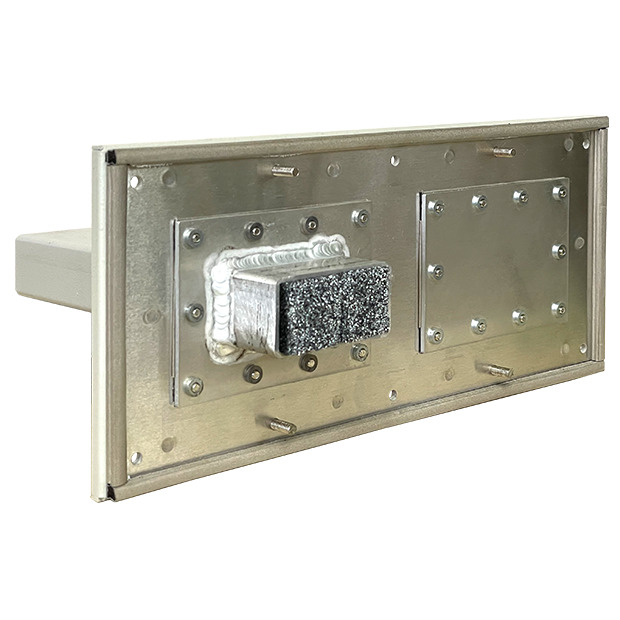

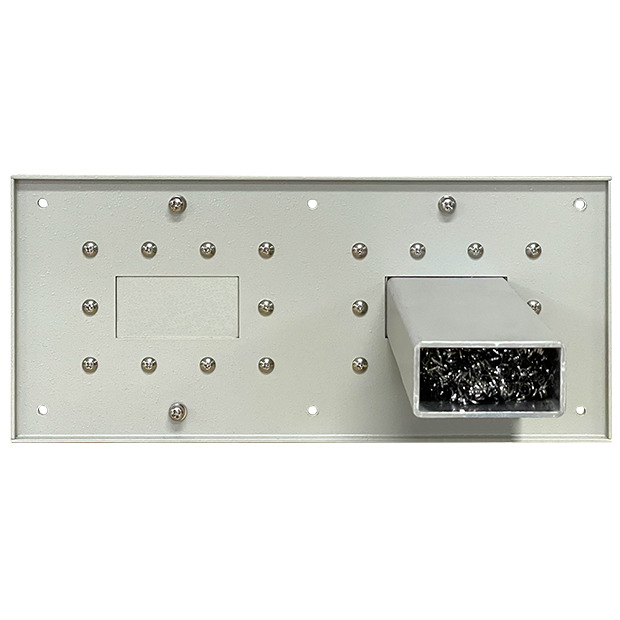

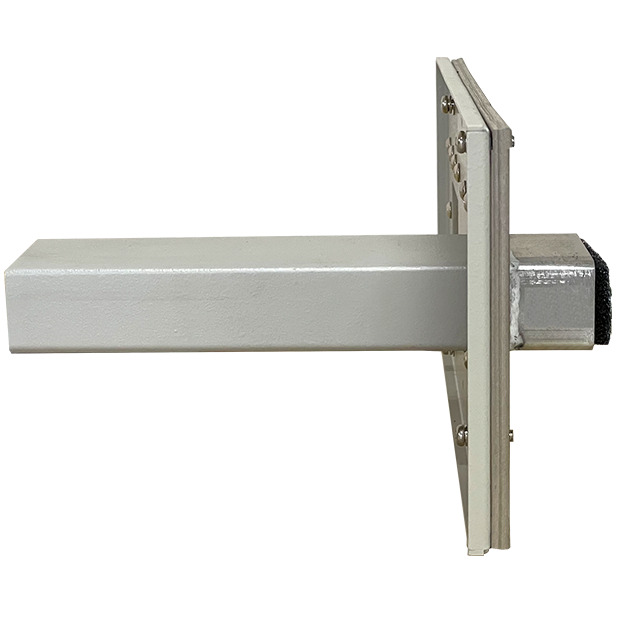

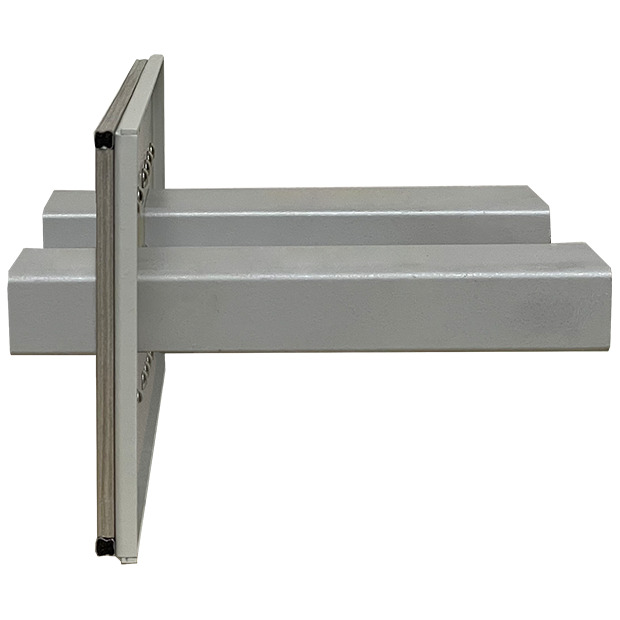

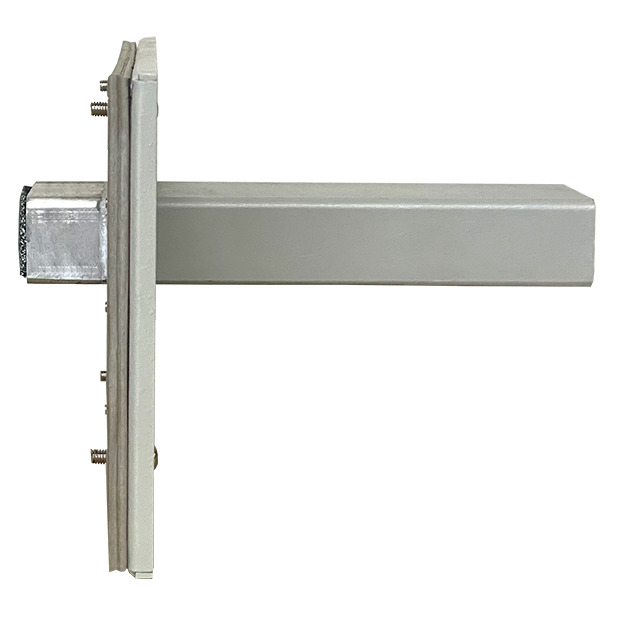

IFM6-1	貫通管(1個)	72,000円

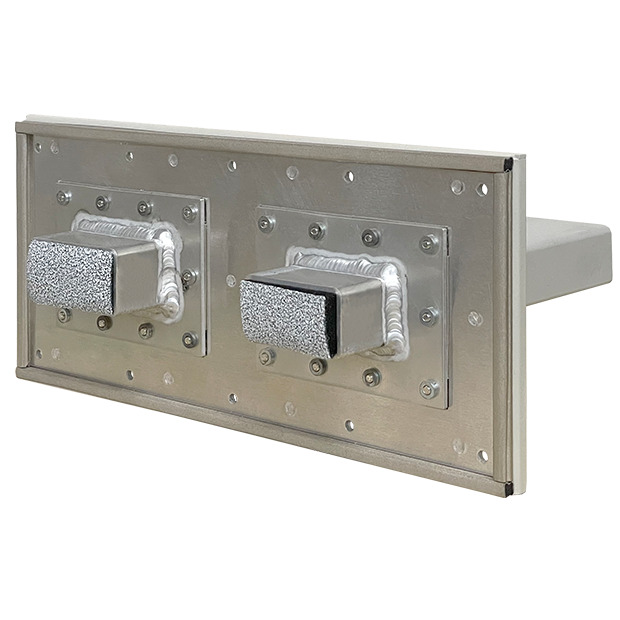

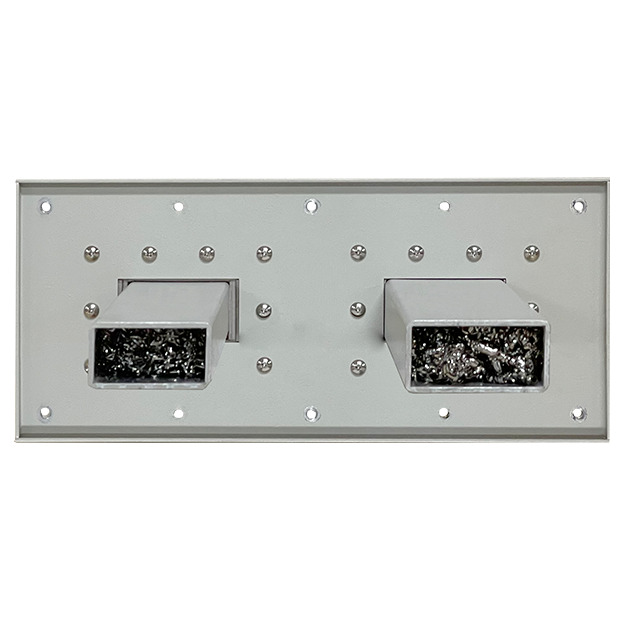

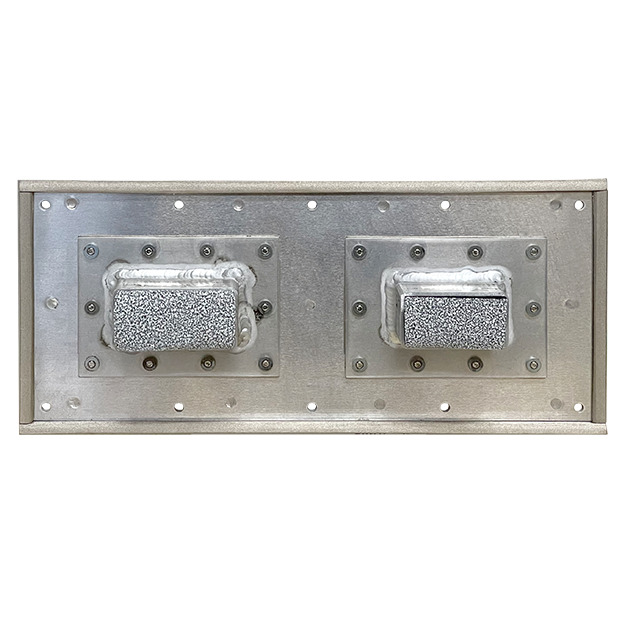

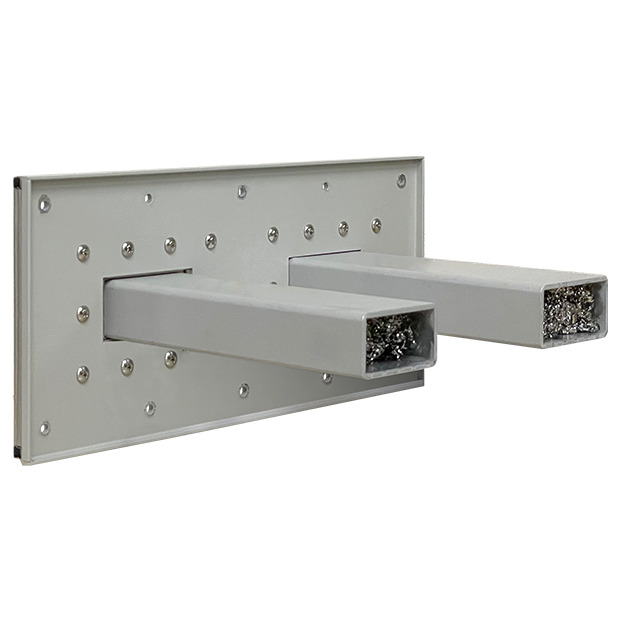

IFM6-2	貫通管(2個)	90,000円

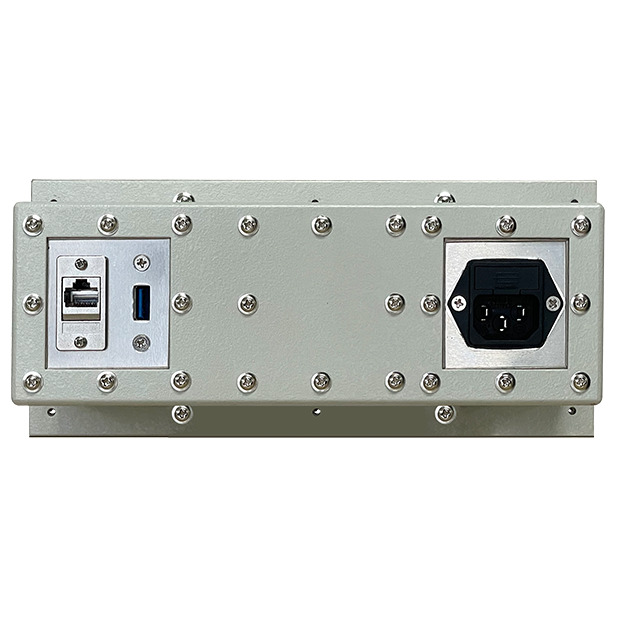

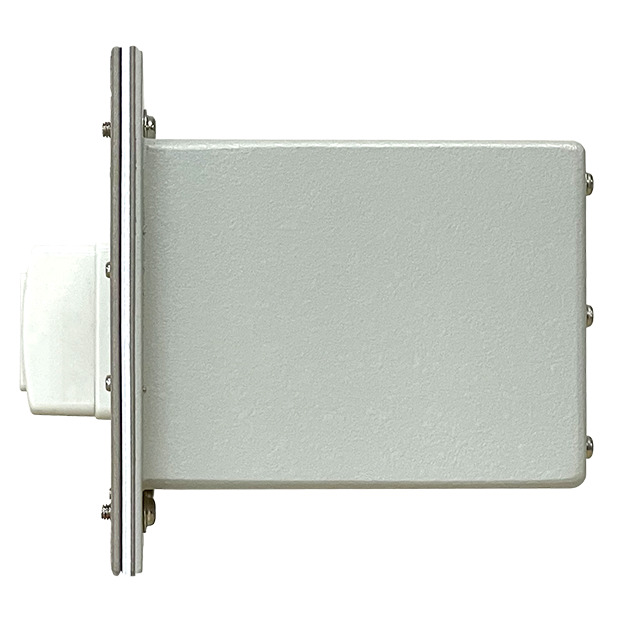

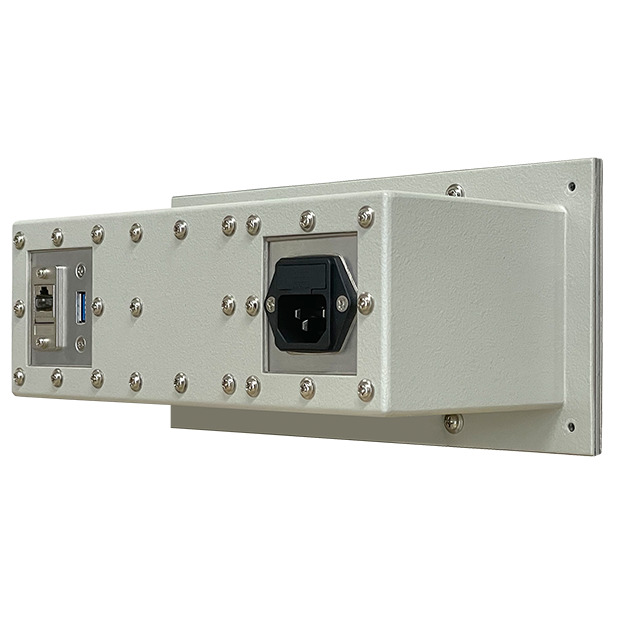

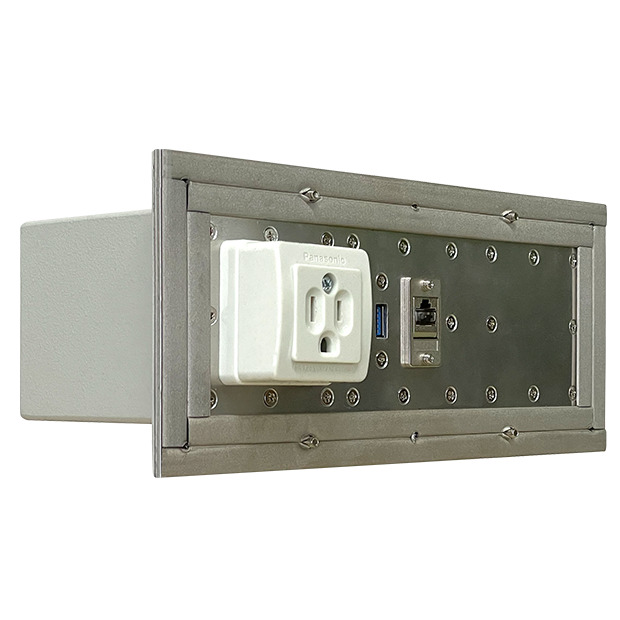

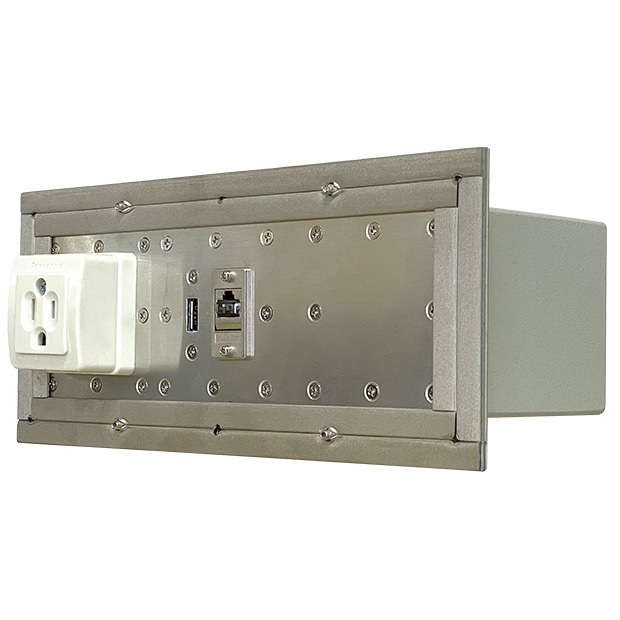

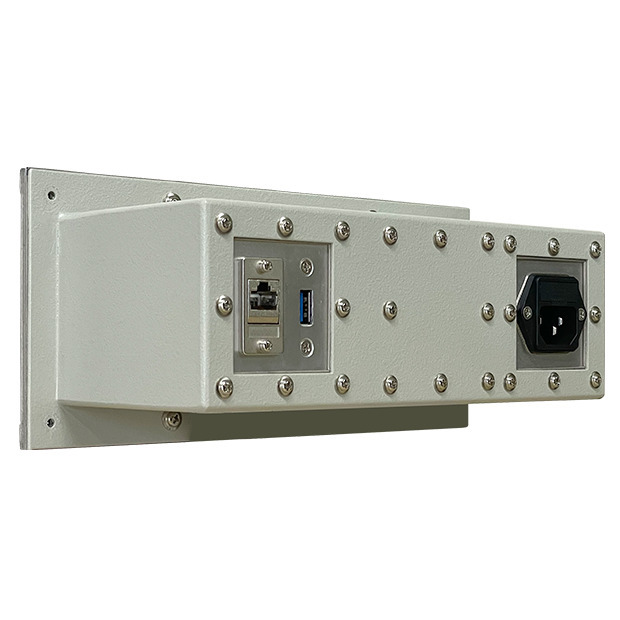

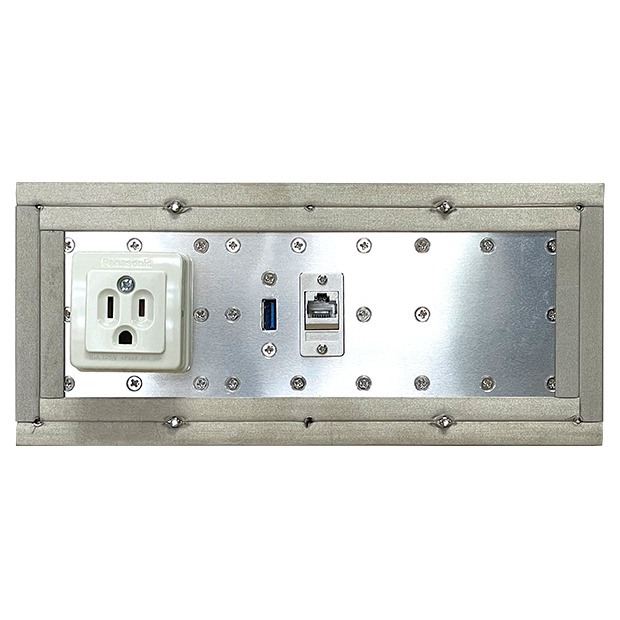

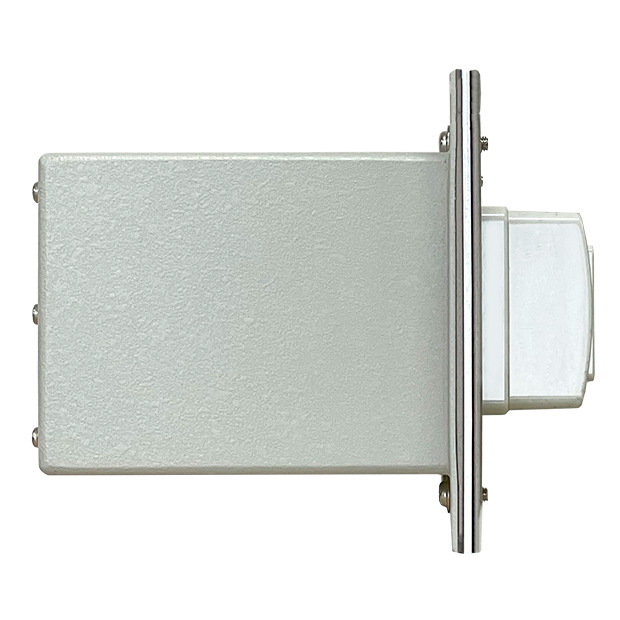

IFM7	AC(1個)、LAN^※2(1個)、USB^※4(1個)	159,000円

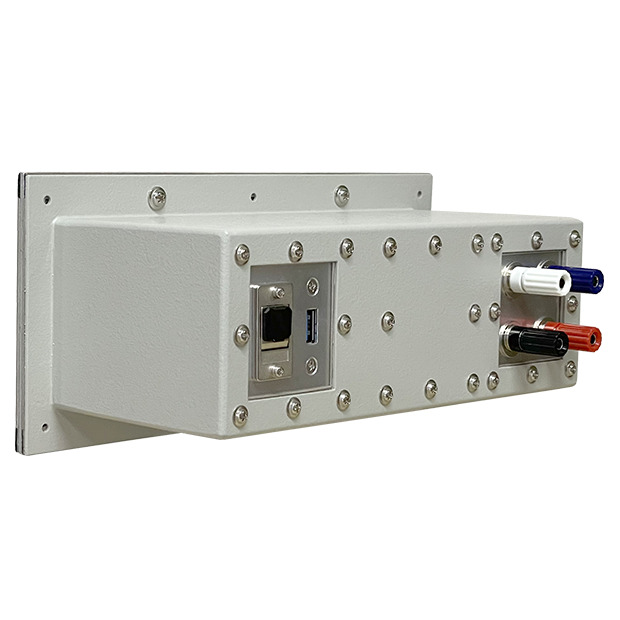

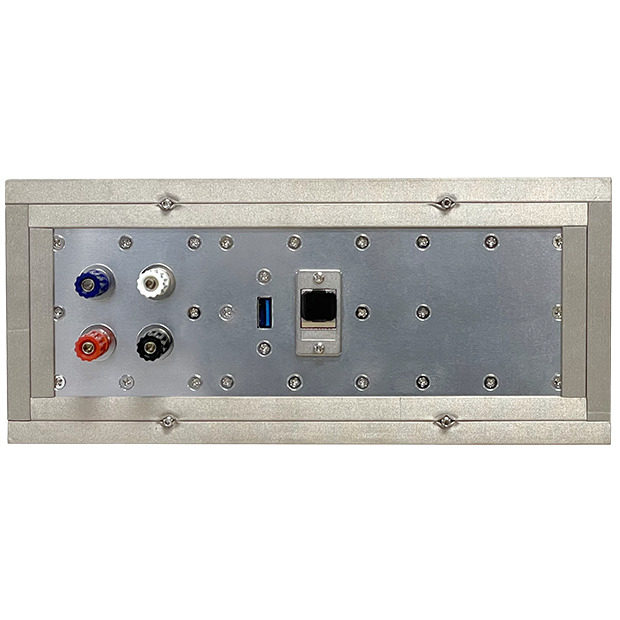

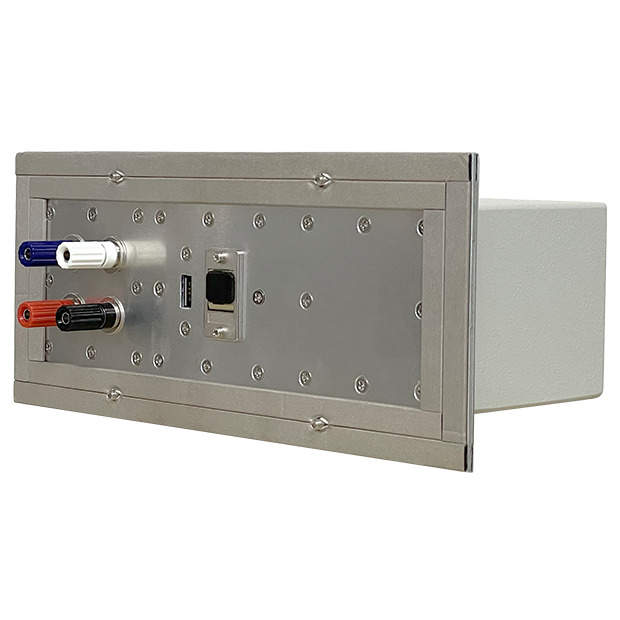

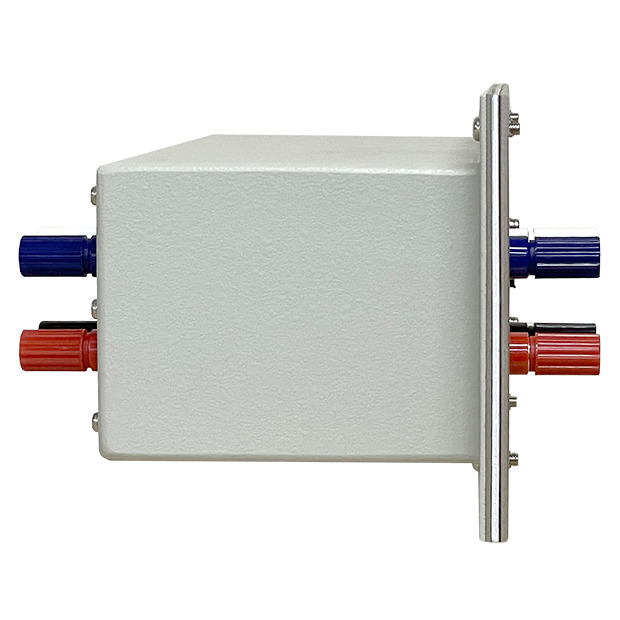

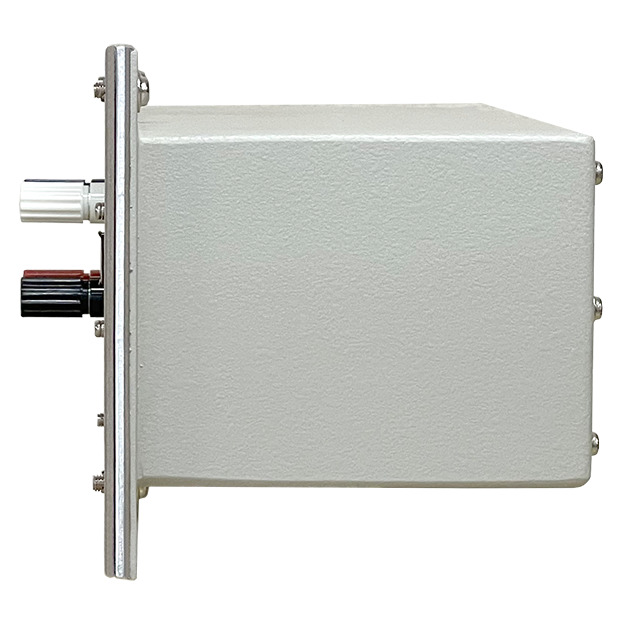

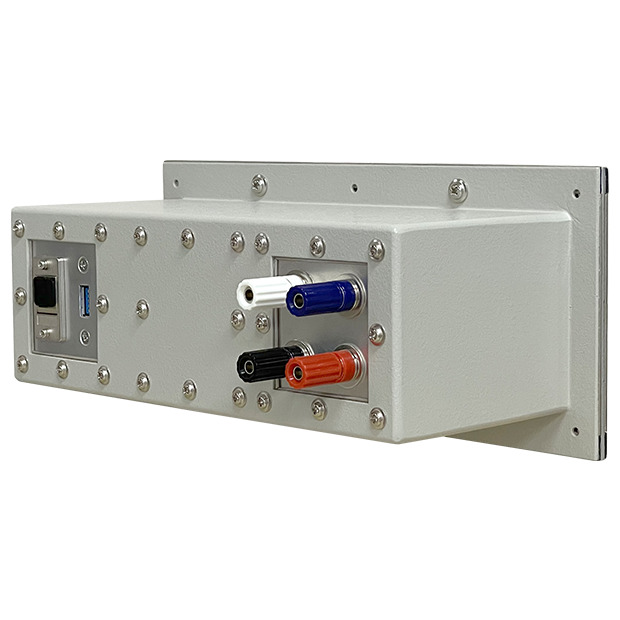

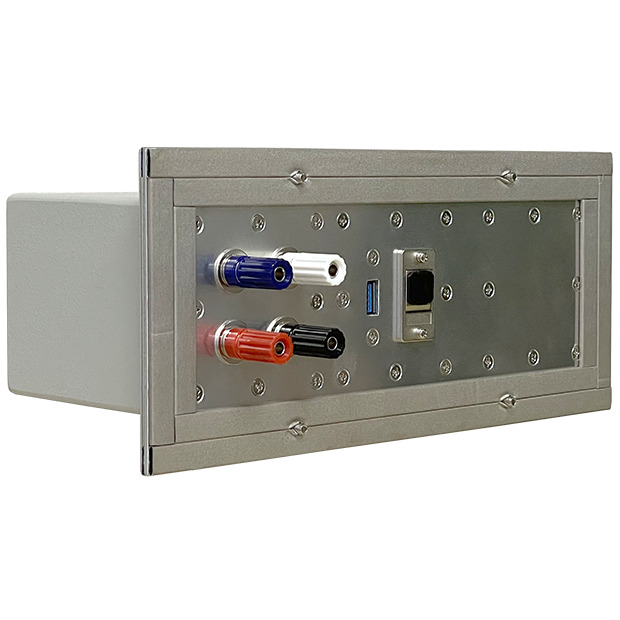

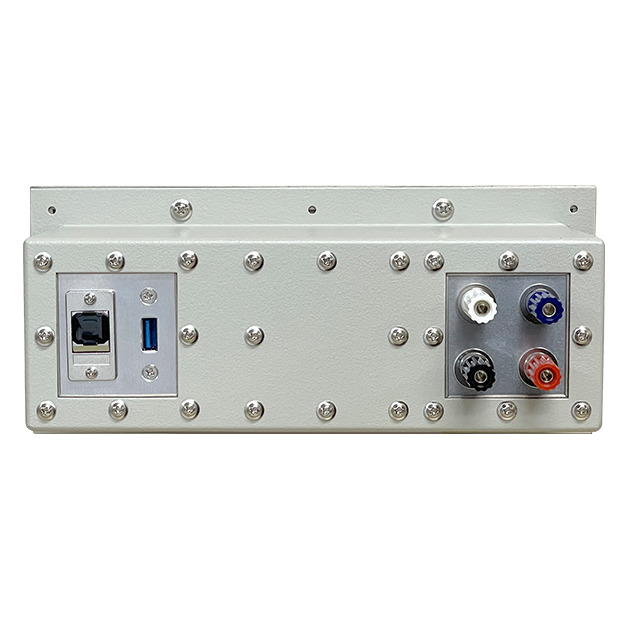

IFM8	DC(2組)、LAN^※2(1個)、USB^※4(1個)	155,000円

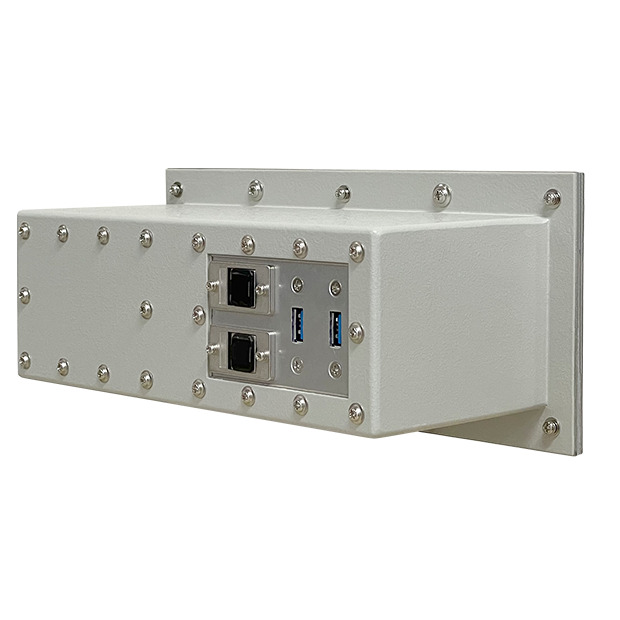

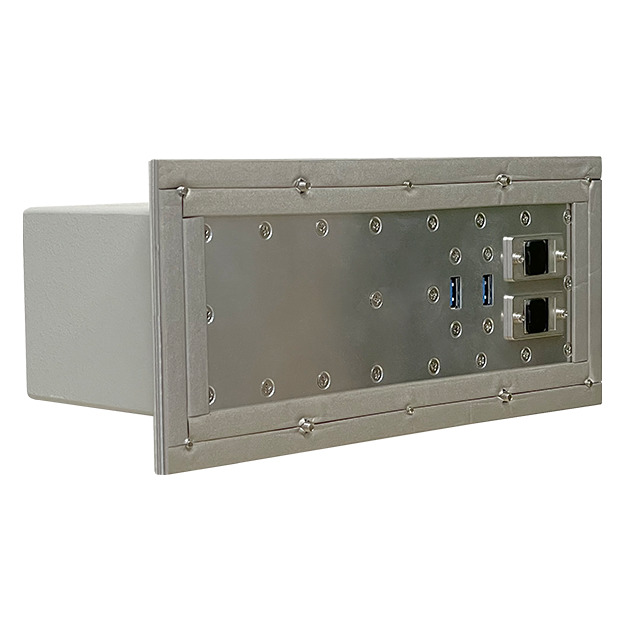

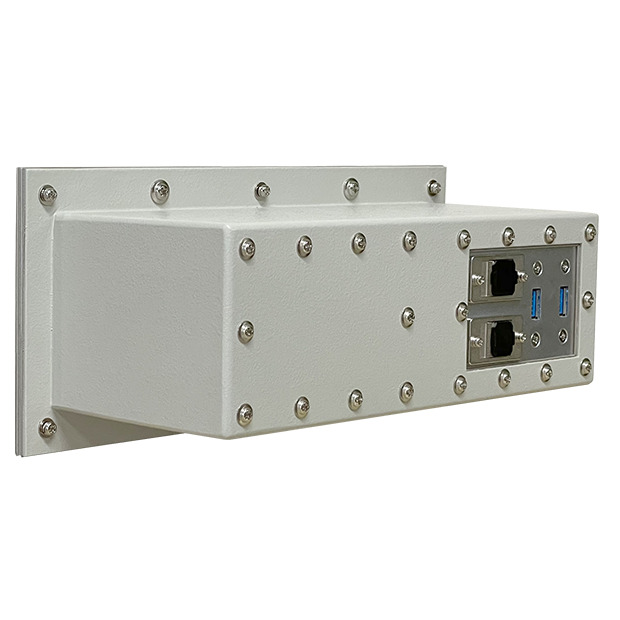

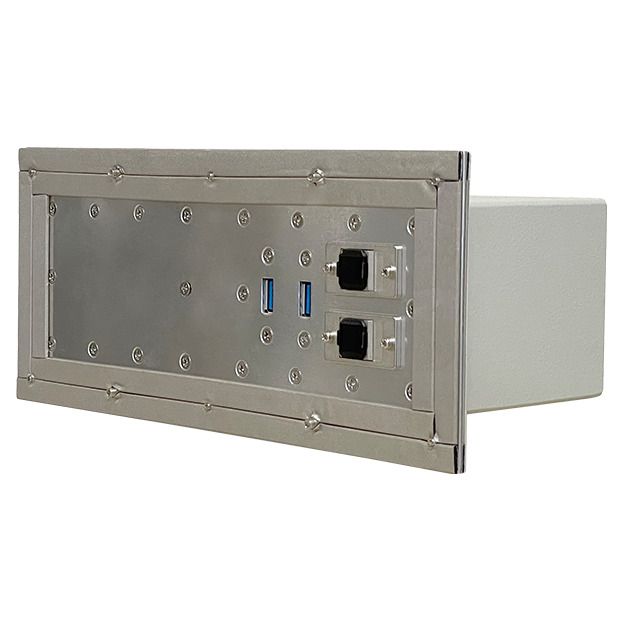

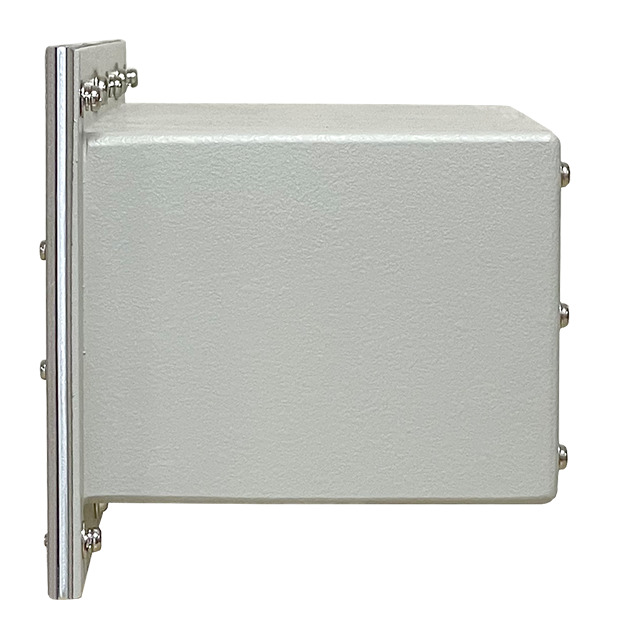

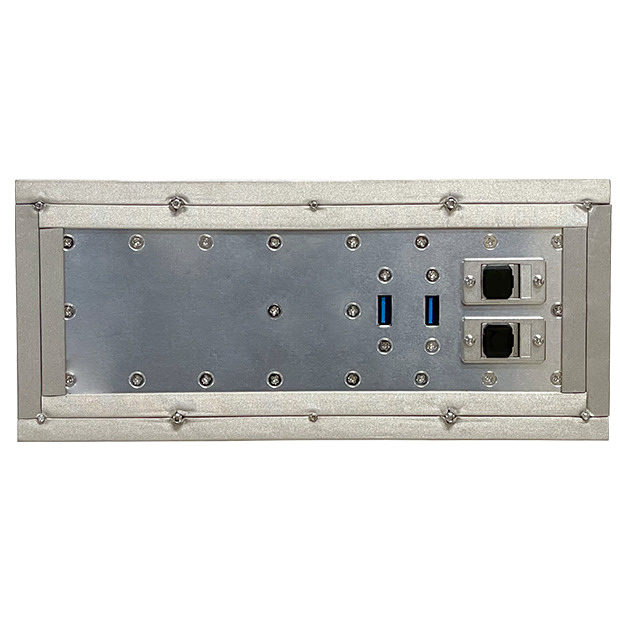

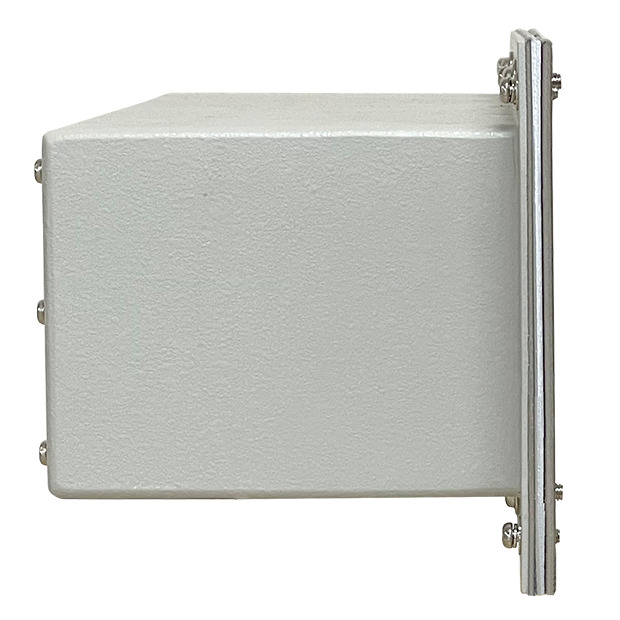

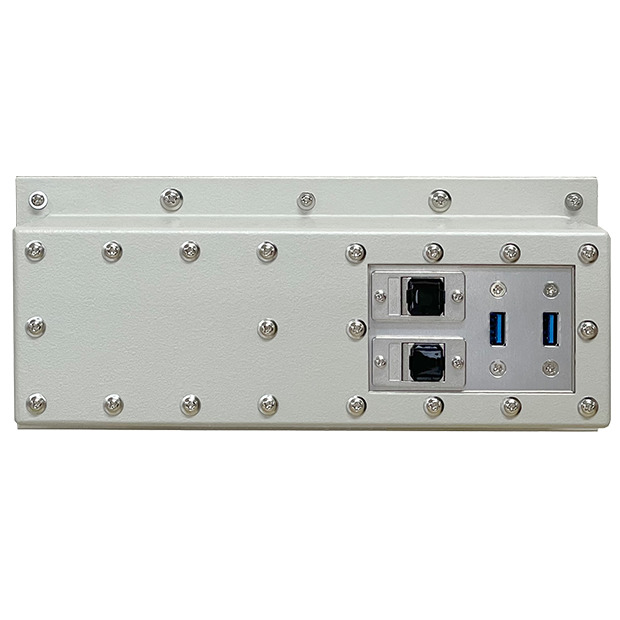

IFM9	LAN^※2(2個)、USB^※4(2個)	126,000円

IFM6の貫通管は以下の5種類から、1つまたは2つ取り付けます。
貫通管内部に電気伝導体を含む物質を挿入するとシールド性能が低下するおそれがあります。

形式	管内部寸法(mm)	管長さ(mm)	適用周波数	シールド性能(dB)
TP-5	47.6(W)×22.2(H)	170	～2GHz	60
TP-6	40.4(W)×20.2(H)	170	～3GHz	60
TP-7	34.9(W)×15.8(H)	150	～3.5GHz	60
TP-8	28.5(W)×12.6(H)	150	～4GHz	60
TP-10	22.8(W)×10.1(H)	150	～4.5GHz	60

電波暗箱 Taurus・MY2500・MY3700シリーズ用インタフェースモジュール IFM6

2018年7月3日

概要IFM6はTP 5、6、7、8、10の5種類の内から、1つ又は2つを取り付けできます。サイズ一覧※適用周波数(Hz) […]

MY1525/1527専用

オプション	取付コネクタ	価格

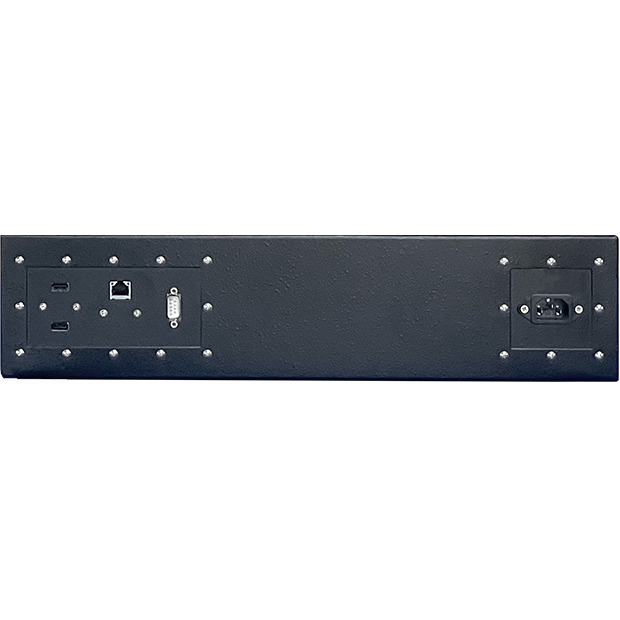

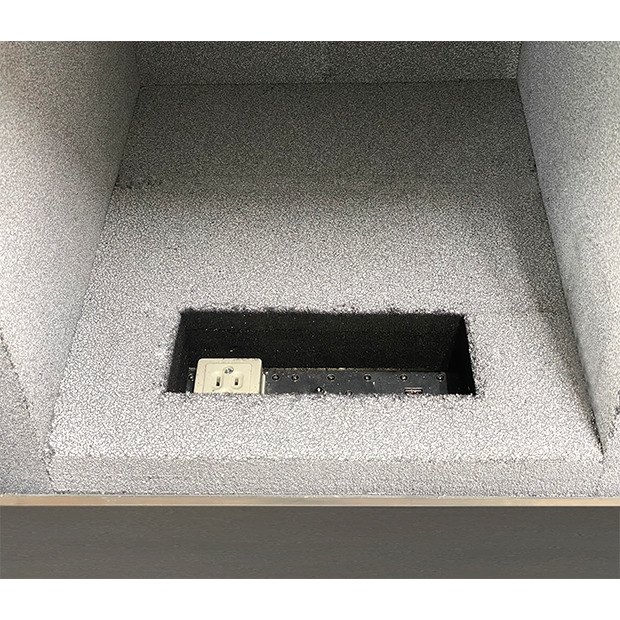

IFM10	AC(1個)、LAN^※1(1個)、USB^※3(2個)、D-sub9^※5(1個)	125,000円

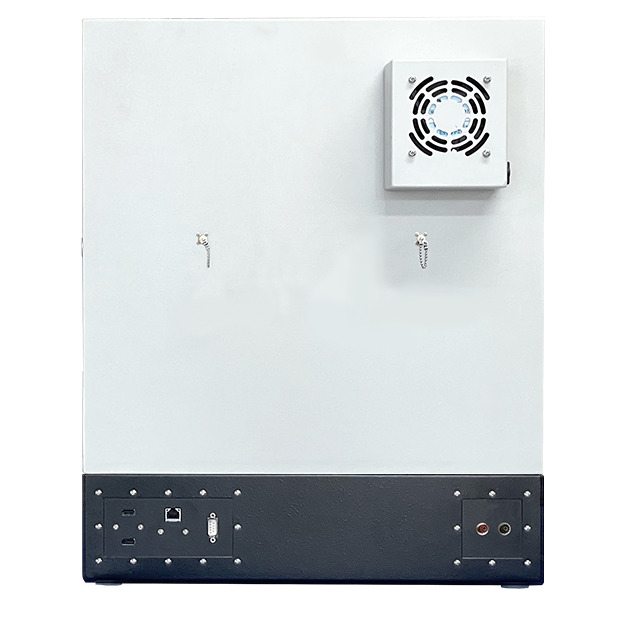

IFM11	DC(1組)、LAN^※1(1個)、USB^※3(2個)、D-sub9^※5(1個)	118,000円

※1．Cat 5e相当，PoE非対応
※2．Cat 6A相当, PoE++対応
※3．USB2.0，Type-A(内・外)，Power Delivery(PD)非対応
※4．USB3.1 Gen1，Type-A(内・外)，Power Delivery(PD)非対応
※5．オス(内・外)，嵌合M2.6(ミリネジ)
※6．メス(内・外)，嵌合M2.6(ミリネジ)
