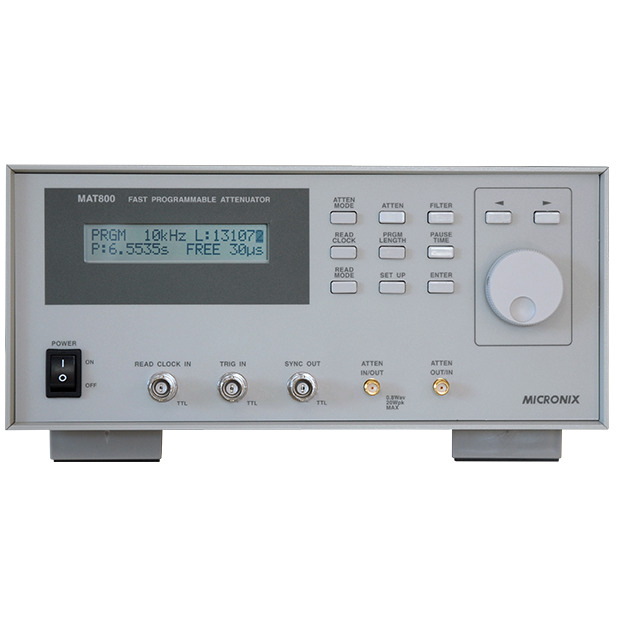

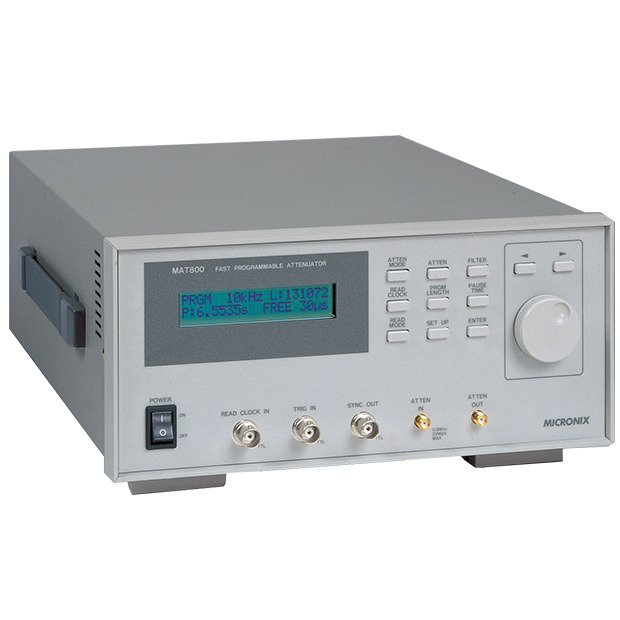

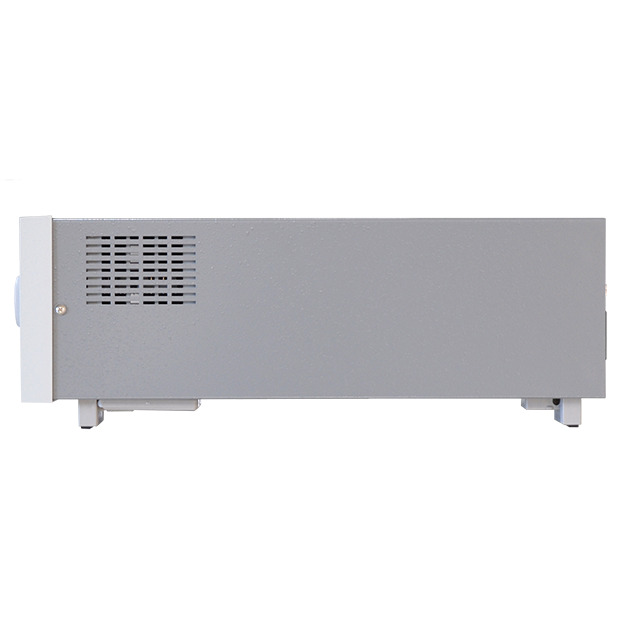

高速プログラマブルアッテネータ MAT800シリーズ
最大減衰量80dB。超高速で減衰量を制御する事が出来る多機能な本格的プログラマブル機能。
¥960,000 – ¥990,000
特長
任意の減衰量プログラムが可能
- マニュアルモードとプログラムモード。二つの減衰量設定モードの選択が可能。
- 128Kワードのプログラムメモリ内臓
- 最高2μs/ワードの読出し(切換え)速度に対応
- FREE、BURST、GATEの3つの読出しモード
- クロック数または時間による休止期間の設定
減衰量プログラム作成ソフト標準付属
- 波形の作成
正弦波、三角波など9種類の標準波形のテンプレートを用意。また、二点間を直線で結んだり、加算・減算やクリッピング・オフセットなどの演算入力、1点1点の波形入力などに加えて、マウスをドラッグ&ドロップしてFreeHand感覚でプログラム作成が可能。 - 波形の編集と管理
CUT、COPY、PASTE、UNDOによる波形編集やファイル管理を容易に実現。
型番 | 周波数範囲 | 減衰量 | 使用最大入力 (1dBコンプレッション) | タイプ | 価格 | |
---|---|---|---|---|---|---|
最大 | 最小ステップ | |||||
MAT800-A | 1.5~4.5GHz | 80dB | 0.05dB | 100mW | 高速 プログラマブル | 960,000円 |
MAT800-B | 3.0~9.0GHz | 980,000円 | ||||
MAT800-C | 4.5~12.5GHz | 990,000円 | ||||
MAT800-D | 1.95~5.85GHz | 970,000円 | ||||
MAT800-E | 750MHz~2.25GHz | 960,000円 |
最大減衰量80dB
減衰量設定最少ステップ0.05dB
アプリケーション対応表
アプリケーション | MAT800 | |||||
---|---|---|---|---|---|---|
A | B | C | D | E | ||
■携帯電話1 (日/米) | W-CDMA | ○ | ○ | |||
HSDAPA | ○ | ○ | ||||
HSPA+ | ○ | ○ | ||||
LTE | ○ | ○ | ||||
■携帯電話2 (日/米) | cdma | ○ | ||||
cdma2000 | ○ | ○ | ||||
■携帯電話3 (欧/亜) | GSM | ○ | ○ | |||
GPRS | ○ | ○ | ||||
EDGE | ○ | ○ | ||||
1xEV-D0 | ○ | ○ | ||||
■PHS (日/亜) | ○ | ○ | ||||
■無線LAN | 2.4GHz帯 11/11b/11g/11n | ○ | ○ | |||
5GHz帯 11a/11n | ○ | ○ | ○ | |||
■UWB | 3.4~4.8GHz @日本 | ○ | ||||
7.25~10.25GHz @日本 | ○ | |||||
3.1~10.6GHz @米国 | ○ | |||||
■Bluetooth | ○ | |||||
■ZigBee | ○ | |||||
■固定・モバイルWiMAX | 2.5GHz帯 | ○ | ○ | |||
3.5GHz帯 | ○ | ○ | ○ | |||
5.8GHz帯 | ○ | ○ | ○ | |||
■GPS 1.57542GHz | ○ | ○ | ||||
■RF-ID | 900MHz帯 | ○ | ||||
2.5GHz帯 | ○ | |||||
■ETC/DSRC | ○ | ○ | ||||
■BS/CS デジタル放送 | アンテナ 受信周波数 11.72748~13GHz | ○ | ||||
コンバータ 中間周波数 1.04~2.03GHz ( 但し、出力VSWR 2.0以下 ) | ○ |
関連資料
製品カタログ
技術資料
プログラマブルアッテネータのVSWR及び減衰量データ
2009年4月30日
VSWR(MAT800A) VSWR(MAT800B) VSWR(MAT800D) VSWR(MAT800E) 製品ライ […]
MAT800/810における入力周波数に対応したレベル補正
2009年5月12日
MAT800/810は図1のように、いくらかの周波数特性を持っていおります。周波数により減衰量が変化し、全体として緩やか […]
