電波暗箱を用いた小型アンテナ放射パターン・アンテナゲイン、小型無線機器のRF特性計測システム
アプリケーション
小型アンテナ放射パターン・アンテナゲイン、小型無線機器のアンテナ効率・実行放射電力等の測定が可能です。
オプションの2軸ポジショナを組み込むことで、全球面輻射電力計測が可能となります。
電波暗室に比べて安価であり、設置も容易なのでオフィスレイアウトに柔軟に対応できます。
ソリューション

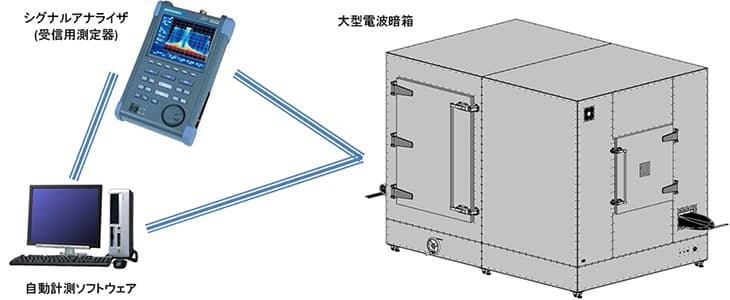

システムイメージ
電波暗箱 使用例
| 項目 | 仕様 |
|---|---|
| 内部寸法 | 約 2000(W)×1200(D)×1100(H) mm |
| 電波吸収体 | 8inch (20cm) |
| メイン周波数帯 | 600MHz～6GH |
自動計測ソフトウェア 使用例
2軸ポジショナを電波暗箱に組み込むことで、容易に3次元放射パターンを計測することができます。
システム構成・価格
| 大型電波暗箱 (偏波切替機構/電波吸収体) |
| 2軸ポジショナ |
| 受信アンテナ (バイコニカル/ログペリ) |
| シグナルアナライザ（受信用測定器） |
| 自動計測ソフトウェア |
| 校正キット (標準信号発生器/計測アンテナ/ロータリーコネクタ) |
| RFケーブル ＿等 |
※詳細は弊社営業担当までお問合せ下さい。
※ご希望の仕様に合わせてカスタマイズ致します。※自動計測ソフトウェアは特注ソフトウェアです。
