IQデータ表示解析ソフトウェア MAS501

USBメモリに保存したIQデータを表示・解析するためのソフトウェア。

¥15,800

操作説明

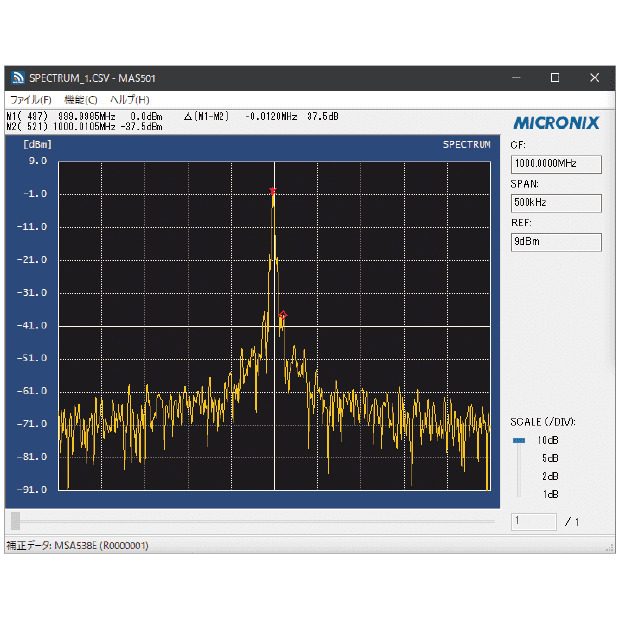

メイン画面

ファイル(F)

IQデータのロード(O)IQデータ、補正データ付きIQデータを読み 込みます。
補正データ付きIQデータのセーブ(S)補正データ付きIQデータを保存します。
スペクトラムデータのセーブ(D)スペクトラムデータを保存します。
アプリケーションの終了(X)本ソフトウェアを終了します。

機能(C)

スペクトラム(S)スペクトラム変換したグラフを表示します。
パワー vs 時間(P)パワー変換したグラフを時系列で表示しま す。
周波数 vs 時間(F)周波数変換したグラフを時系列で表示しま す。
位相 vs 時間(H)位相変換したグラフを時系列で表示します。
マーカ(M)マーカ機能画面を表示します。
スペクトログラム(G)スペクトログラム画面を表示します。
設定(C)設定画面を表示します。

ヘルプ(H)

MAS501について(A)バージョン、著作権情報を表示します。

グラフ

機能メニューで選択したグラフを表示します。

スペクトラム

縦軸はパワー、横軸は周波数で1フレーム分のデータを表示します。

パワー vs 時間

縦軸はパワー、横軸は時間で、スペクトログラム画面にて選択した範囲のデータを表示します。

周波数 vs 時間

縦軸は周波数の変化量、横軸は時間で、スペクトログラム画面にて選択した範囲のデータを表示します。

位相 vs 時間
