シグナルアナライザMSA500シリーズ/測定モード
アプリケーション
高い周波数の送信アンプでは、その歪みが大きいと、波形が歪んで隣接チャネルへ漏れる不要な電波が大きくなります。アンプ特性改善の効果を見るには、隣接チャネルへの影響を数値で確認する必 要があります。MSA500 シリーズを用いれば、これを簡単に確認することができます。
ソリューション
以下に、5.8GHz帯送信アンテナ端の電力を示します。
ACP(隣接チャネル漏洩電力)測定モードで、隣接チャネルへの漏洩電力量を確認します。

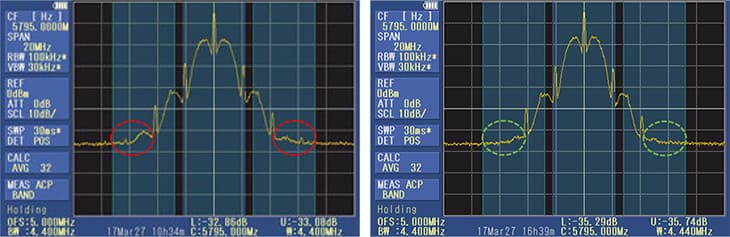

左図では、キャリア周波数の－5MHz、＋5MHzのそれぞれ±2.2MHzにおけるACP比は -32.86dBc、-33.08dBcですが、アンプ特性を改善した右図では、-35.29dBc、-35.74dBcとなり、 隣接チャネル特性が改善されたことがわかります。
シグナルアナライザMSA500シリーズは上記の"隣接チャネル漏洩電力"の他にも"チャネルパワー測定"、"占有周波数帯幅測定"、"電界強度測定"、"磁界強度測定"、"ノイズ測定"など様々な測定モードを備えており、 必要な機能を簡単に呼び出して使用することができます。
※詳細は弊社営業担当までお問合せ下さい。
