シグナルアナライザの２波形表示使用例

MSA500 シリーズシグナルアナライザの２波形表示使用例を紹介します。

アプリケーション

MSA500 シリーズシグナルアナライザのリアルタイムモードではＳＵＢ画面（下段）とＭＡＩＮ画面（上段）の２波形表示が可能です。

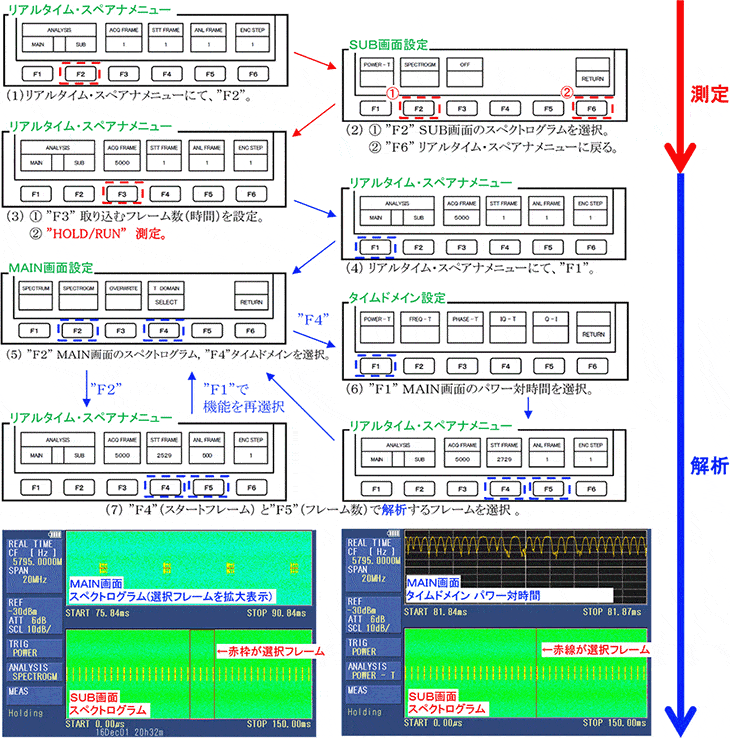

２波形表示では、①ＳＵＢ画面（下段）に表示する波形を設定して、”測定”。
→②取り込んだ全フレームのＳＵＢ画面（下段）の波形を見ながら、ＭＡＩＮ画面（上段）に表示する解析フレームと波形の種類を設定して、”解析”。上記の２段階の操作を行います。

弊社製品 DSRC車載器テスタME9100から送信されているASK変調の信号を測定した場合を例に説明します。

SUB画面で測定し、取り込んだデータを、MAIN画面でフレーム（時間）や解析機能を変えながら解析。
