ループアンテナ、低雑音アンプ、シグナルアナライザで100kHz～30MHzの磁界強度を測定できます。
アプリケーション
ソリューション

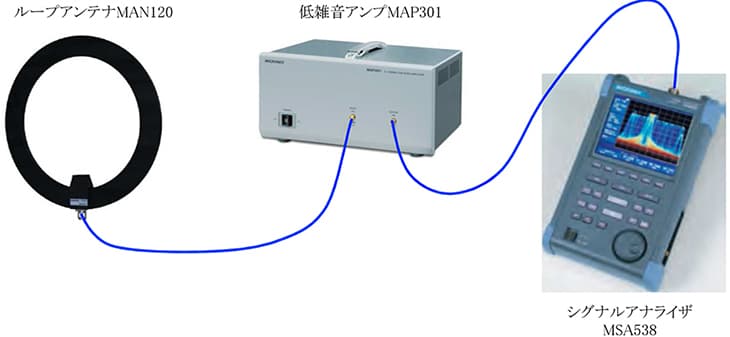

ループアンテナMAN120のアンテナファクタから低雑音アンプMAP301のゲインを引いた値を校正係数としてシグナルアナライザMSA538に書込むことで磁界強度を直接表示させることができます。
| Frequency (MHz) | Magnetic Antenna Factor (dB/m) 代表 値 | MAP301 Gain (dB) 代表 値 | Antenna Factor －MAP301 Gain 校正 係数 |
|---|---|---|---|
| 0.1 | 13.5 | 55.0 | -41.5 |
| 0.15 | 10.1 | 55.1 | -45.0 |
| 0.2 | 7.7 | 55.1 | -47.4 |
| 0.3 | 4.5 | 54.9 | -50.4 |
| 0.5 | 1.1 | 54.9 | -53.8 |
| 0.7 | -0.8 | 54.7 | -55.5 |
| 1 | -2.3 | 54.7 | -57.0 |
| 1.5 | -3.3 | 54.5 | -57.8 |
| 2 | -4.0 | 54.4 | -58.4 |
| 3 | -4.2 | 54.2 | -58.4 |
| 5 | -4.5 | 54.1 | -58.6 |
| 7 | -4.1 | 53.9 | -58.0 |
| 10 | -4.1 | 53.8 | -57.9 |
| 15 | -4.2 | 53.7 | -57.9 |
| 20 | -4.0 | 53.6 | -57.6 |
| 30 | -4.5 | 53.5 | -58.0 |
システム構成・価格
| シグナルアナライザ [MSA538] | ×1 | ¥ 748,000 |
| ループアンテナ [MAN120)] | ×1 | ¥ 198,000 |
| 低雑音アンプ [MAP301] | ×1 | ¥ 298,000 |
| SMA(P)/N(P)同軸ケーブル | ×1 | 別途 |
| SMA(P)/N(J)同軸ケーブル | ×1 | 別途 |
| ループアンテナスタンド | ×1 | ¥110,000 |
| 合計価格（税抜き） | ¥ 1,354,000 ～ | |
※詳細は弊社営業担当までお問合せ下さい。
