低雑音アンプ MAP301/302

放射ノイズ測定に最適。

¥238,000¥298,000

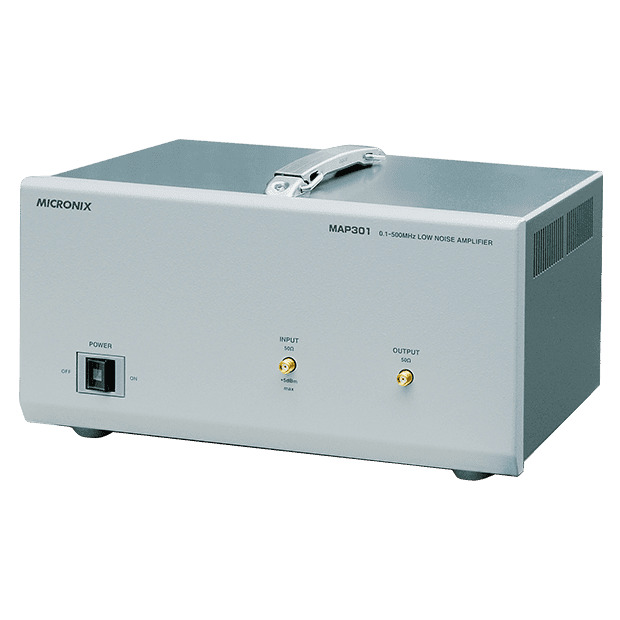

MAP301

  • EMC放射ノイズ測定のアンプに最適
  • ループアンテナMAN120とでCISPR25の放射ノイズ測定が可能
周波数範囲100kHz~500MHz
雑音指数3.5dB(代表値)
利 得50dB(公称値)
利得平坦性

1.5dBp-p(0.1~100MHz,代表値)

2.5dBp-p(0.1~500MHz,代表値)

P1dB+8dBm(代表値)
最大入力レベル+5dBm(CW 平均電力)、50VDC
入出力インピーダンス50Ω@入出力共
VSWR1.3(代表値)@入力、1.4(代表値)@出力
入出力コネクタSMA(J)
電 源 工場オプションにて設定
  • A1:100VAC(90~110VAC
  • A2:120VAC(110~130VAC)
  • A3:220VAC(200~240VAC)
  • A4:240VAC(210~260VAC
  • 消費電力:7W max
大きさ260(W)×125(H)×220(D) mm
重 さ約2.5kg
使用温度0~+50℃
保存温度-20~+65℃
標準附属品電源コード、ヒューズ、取扱説明書
価格¥298,000

MAP302

  • EMC放射ノイズ測定のアンプに最適
  • 当社製バイコニカルアンテナMAN150と組み合わせて、水平・垂直偏波の放射ノイズ測定が可能
  • スペクトラムアナライザのプリアンプとしての使用が可能
周波数範囲20MHz~3GHz
雑音指数3.5dB(代表値)
利 得20dB(公称値)
利得平坦性

2.5dBp-p(0.02~1GHz,代表値)

5.5dBp-p(0.02~3GHz,代表値)

P1dB+12dBm(代表値)
最大入力レベル+13dBm(CW 平均電力)、50VDC
入出力インピーダンス50Ω@入出力共
VSWR1.3(代表値)@入力、1.4(代表値)@出力
入出力コネクタSMA(J)
電 源 工場オプションにて設定
  • A1:100VAC(90~110VAC)
  • A2:120VAC(110~130VAC)
  • A3:220VAC(200~240VAC)
  • A4:240VAC(210~260VAC)
  • 消費電力:7W max
大きさ260(W)×125(H)×220(D) mm
重 さ約2.4kg
使用温度0~+50℃
保存温度-20~+65℃
標準附属品電源コード、ヒューズ、取扱説明書
価格¥238,000
