MR2150を用いることで、低コストで実用的な測定精度の試験環境を簡単に実現
アプリケーション
MR2150（スペクトラム/シグナルアナライザ、LISN、PCソフトウェア）は伝導性EMI試験のプリコンプライアンス用システムです。
正規EMCサイトで行う本試験の前に本システムを使ってデバッグ評価をすることで、開発コストを大幅に削減できます。
ソリューション

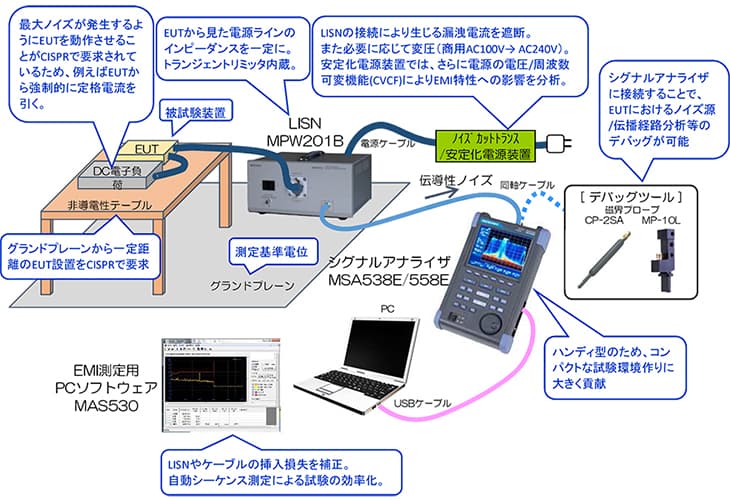

伝導性EMI試験環境のイメージ(例)
Keyword
- 端子雑音
- 雑音端子電圧
- 伝導エミッション
- 伝導EM
- Conducted Emission
システム構成・価格
【構成例】
| シグナルアナライザ [MSA538E] | ×１ | ¥889,000 |
| LISN [MPW201B] | ×１ | ¥250,000 |
| EMI測定用PCソフトウェア[MAS530] | ×１ | ¥98,000 |
| ノイズカットトランス/安定化電源装置 | ×１ | OPTION |
| グランドプレーン | ×１ | OPTION |
| 非導電性テーブル | ×１ | OPTION |
| 磁界プローブ[CP-2SA] | ×１ | ¥338,000 |
| 磁界プローブ[MMP500] | ×１ | ¥155,000 |
| DC電子負荷 | ×１ | OPTION |
| その他（制御PC、各種ケーブル,アダプタ等） | OPTION | |
| 合計金額 | ¥1,730,000～ | |
※詳細は弊社営業担当までお問合せ下さい。
製品紹介
シグナルアナライザ MSA538E
EMI測定機能搭載モデル
■測定周波数：20kHz～3.3GHz
EMI測定用PCソフトウェア MAS430/530
スペクトラムアナライザの操作やEMI規格に不慣れであっても簡単に使用可能なソフトウェア。
【短納期可能】ラインインピーダンス安定化回路網(LISN) MPW201B
限られたスペースで簡単に試験環境を構築が可能。LISNを電源ラインに挿入することによって、EUTからみた電源ラインのインピーダンスを一定にする。
【短納期可能】磁界プローブ MMP500
9kHzの低周波までの伝導性妨害ノイズ（雑音端子電圧）測定が可能。パワーエレクトロニクス機器の測定に最適。
MMP500とシグナルアナライザMSA538E/MSA558Eとでこの伝導性妨害ノイズを手軽に測定することができます。
[生産完了品]磁界プローブ CP-2SA
製品説明 プリント板上のパターンやデバイスの端子の磁界を測定。プローブはアナライザ内で校正されています。 関連記事高電圧 […]
