MY1530とMY1510を組み合わせて理想的なシールド性能評価環境を実現。
それぞれの製品の汎用性を損なわず、アダプタの交換のみで多彩な評価が可能。
アプリケーション
シールド材料（シールド布、シールドメッシュ等）の性能評価を行なう場合、専用の装置が必要であったり、外来ノイズの影響や電波の漏洩を防ぐための対策を施す必要があることから多くの手間がかかります。

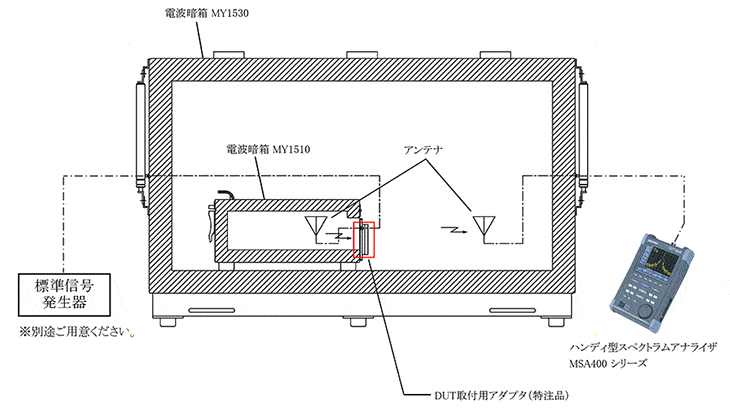

本アプリケーションではMY1530とMY1510を組み合わせることにより理想的なシールド性能評価環境を実現しています。
またそれぞれの電波暗箱は汎用性が損なわれませんので設備資産を有効に活用できます。
ソリューション
- DUTは専用アダプタを使用します。MY1510のIFモジュール取付部にて脱着します。
- アダプタ取り付け前と取り付け後の電界強度を測定し、その差分がシールド性能となります。
- シールド性能が既知のサンプルとの相対比較が有効です。
システム構成・価格
| スペクトラムアナライザ [MSA438] | ¥498,000 |
| リチウムイオン電池 [MB400] | ¥21,600 |
| 電波暗箱 [MY1530] | ¥1,080,000 |
| 電波暗箱 [MY1510] | ¥198,000 |
| ※その他 ケーブル及びアダプタ類 | |
| 合計金額（税抜き） | ¥1,797,600 |
アンテナオプション
- 各種ポータブルアンテナ[M3xx] ¥19,000～ ¥39,000
※詳細は弊社営業担当までお問合せ下さい。
製品紹介
スペクトラムアナライザ MSA438
MSA400シリーズの中でもっともポピュラーなモデル
■測定周波数：50kHz～3.3GHz
【短納期可能】電波暗箱/シールドボックス Taurusシリーズ MY1530
大きな試験物に対応した大型サイズ。 オプションでターンテーブルを装着可能。
【短納期可能】電波暗箱/シールドボックス Taurusシリーズ MY1510
軽量で持ち運びも便利な小型サイズ。 20万円以下と大変お求め易い価格でのご提案。
ポータブルアンテナ
低VSWRにより、各種無線機器の送受信用途に最適。
半波長ダイポールアンテナと同様の特性。
