移動体端末のハンドオーバー試験

基地局間伝達経路のシミュレート
目次
アプリケーション
携帯電話などの移動体通信機器では、基地高から隣の基地局へ伝達経路が切り換わる(ハンドオーバー)時に伝達が途切れることなく行わなければなりません
このハンドオーバー試験を複数台のMAT800/810を使ってシミュレートすることができます。
ソリューション

-

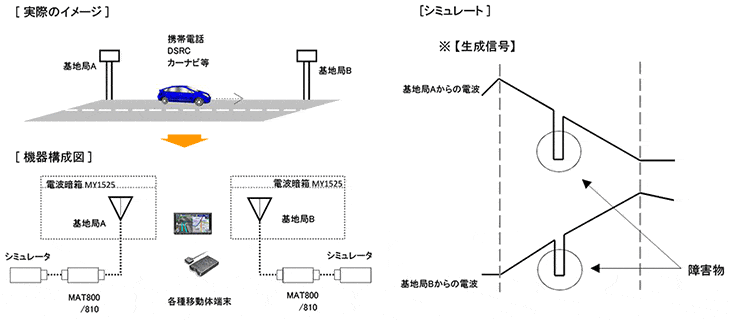

携帯電話は、基地局A から遠ざかっていきますので、受信電波は徐々に弱まり、逆に基地局B では徐々に強まります。
また、途中で電波を遮る障害物があるかもしれません。
これをシミュレーションしたものが上図の※ 【生成信号】です。 -
高速プログラマブルアッテネータMAT800/810は、全機種電子式のアッテネータです。
切換え時にチャタリングやスパイクのない電波のエアーでの変化をシミュレートするのに最適な機器です。 - 従来型アッテネータとの違いと特長は下記の表になります。
【従来型アッテネータとの違いと特長】
項目 | 従来型アッテネータ | MAT800/810 | 備考 |
---|---|---|---|
切替方式 | 機械式 | 電子式 | |
切替速度 | 0~20ms/点 | 2μs/点 | 時間分解能の大幅アップ |
減衰ステップ | 1dB | 0.05dB | パワー分解能の大幅アップ |
切替時スパイク | ![]() スパイク:有り |
![]() スパイク:無し |
スパイクがあると通信エラーを起す |
プログラムメモリ | 無し | 128kワード内蔵 | エアーの状況を記憶します |
メモリ読み出し | 無し |
|
多彩なメモリ 読出し機能 |
減衰量プログラム 作成ソフト |
無し | Windows PC上で任意波形作成と 同じように簡単に作成できる |
ソフトは標準装備 |
システム構成・価格
■MAT800 ×2台構成基地局シミュレータ | ×2 | 別途ご相談 |
高速プログラマブルアッテネータ [MAT800/モデルD] | ×2 | ¥1,940,000 |
減衰量プログラム作成ソフト [MAS800] | ×2 | 標準添付 |
SMA→N 同軸ケーブル 1.5m [MC204-MA306] | 4 | ¥144,400 |
バイコニカルアンテナ [MBA301]/アンテナスタンド他 | 4 | ¥228,000 |
合計価格(税抜き) | ¥2,312,400 |
※詳細は弊社営業担当までお問合せ下さい。
※PC本体は本構成に含まれておりません。
