MSA438TGのDTF（Distance To Fault）測定機能を使った測定例
アプリケーション
DTF機能用ファームウェア（DTF/FW）を搭載したMSA438TGで、被試験ケーブルの障害位置や正常なケーブルの長さを測定することができます。また測定データは専用ソフトウェアを用いて観ることができます。
測定長は、50Ωケーブル0.3～1000m、75Ωケーブル1～400mまで測ることが可能です。
本アプリケーションノートではCATVの宅内配線を模擬的に想定したモデルを使って測定したデータを紹介します。
ソリューション

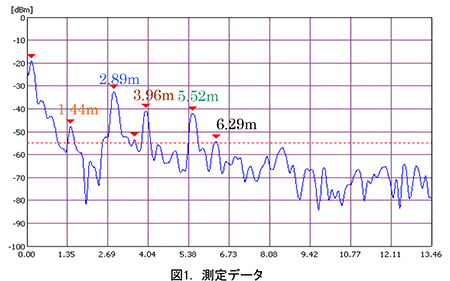

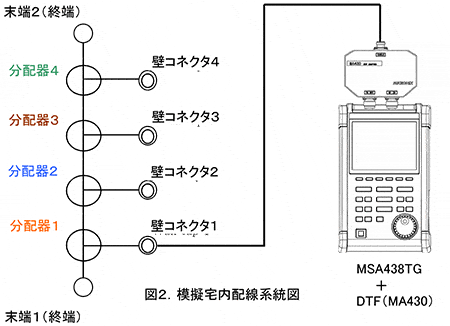

右図の測定データ（図1）は、CATVの模擬宅内 配線系統図（図2）の検証モデルを実測したものです。
図１.の1.44ｍは、図２.におけるDTF（MA430）と分配器１までの距離に対応しています。同様に、2.89ｍ（分配器２）、3.96ｍ（分配器３）、5.52ｍ（分配器４）は分配器による反射です。6.29ｍは末端２で終端されているのでレベルが低くなっています。
従来型のTDRタイプの測定器では、最大反射点だけしか検知することができない物があります。また距離の精度が悪かったり、測定のレスポンスが鈍い印象がありますが、MSA438TG＋DTF（MA430）ではこれらと比較しても距離が正確な上、レスポンスも速くなっています。
当社のDTF機能は75Ωケーブルで1ｍから400ｍまでの測定が可能ですので、一般的な宅内やマンション等のケーブル長（10～100ｍ）や幹線のケーブル長（200～400m）まで対応しています。
システム構成・価格
➀ 50Ωケーブル測定セット
| スペクトラムアナライザ［MSA438TG］ | ￥698,000 |
| DTFアダプタ［MA430］ | ￥126,000 |
| 本オプションソフトウェア（DTF/FW） | ￥98,000 |
| 50Ω終端器（MG-50N） | ￥12,200 |
| 合計価格（税抜き） | ￥934,200 |
➁75Ωケーブル測定セット
| スペクトラムアナライザ［MSA438TG］ | ¥698,000 |
| DTFアダプタ［MA430］ | ¥126,000 |
| 本オプションソフトウェア（DTF/FW） | ¥98,000 |
| 75Ω測定キット（MK430） | ¥46,400 |
| 合計価格（税抜き） | ¥ 968,400 |
※75Ω測定キット： 50Ω/75Ω変換アダプタ、75Ω終端器、変換ケーブル
※仕様・形状は、事前の断りなしに変更されることがあります。※表示価格は全て税抜きです。※詳細は弊社営業担当までお問合せ下さい。
製品紹介

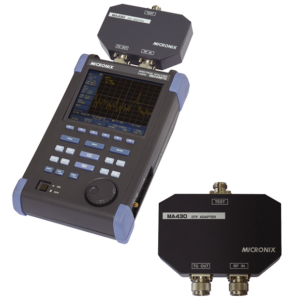

[生産完了品]スペクトラムアナライザ MSA438TG
トラッキングジェネレータ搭載モデル
■測定周波数：50kHz～3.3GHz
DTFアダプタ MA430
ケーブルの障害位置や正常ケーブルの長さを測定。
終端器 MG-50S/-50N
50Ω終端器です。
SMA(P)型(MG-50S)とN(P)型(MG-50N)があります。
