アンテナファクタとアンテナゲインの相互換算に便利な計算方法をまとめました。
アプリケーション

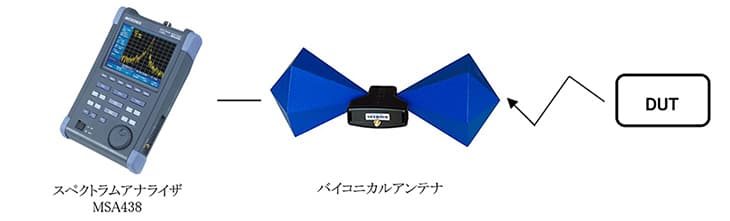

接続ブロック図
ソリューション
スペアナとアンテナを組み合わせて電界強度を測定する場合、アンテナファクタからアンテナゲインを求めたりその逆が必要となる場合があります。
そのための計算方法を以下にまとめました。MSA438ではアンテナゲインを登録することにより電界強度の直読が可能になります。
50Ω系にてアンテナファクタAf(dB/m)をアンテナゲインGa(dBi)から求めるには以下の式を用います。
同様の50Ω系でアンテナゲインGa(dB)をアンテナファクタAf(dB/m)から求めるには以下の式を用います。
計算例を以下に示します。
| 周波数 [MHz] | 30 | 50 | 100 | 200 | 500 | 1000 | 1500 | 2000 | 3000 |
|---|---|---|---|---|---|---|---|---|---|
| アンテナファクタ [dB/m] | 38.5 | 32.5 | 27.8 | 22.6 | 23.3 | 29.5 | 40.2 | 47.3 | 50.5 |
| アンテナゲイン [dBi] | -38.7 | -28.3 | -17.6 | -6.4 | 0.9 | 0.7 | -6.4 | -11.1 | -10.7 |
システム構成・価格
| スペクトラムアナライザ MSA438 | ×1 | ¥498,000 |
| MSA438校正一式 | ×1 | ¥49,600 |
| バイコニカルアンテナ［MAN150] | ×1 | 見積依頼 |
| 合計金額（税抜） | ¥547,600～ |
※詳細は弊社営業担当までお問合せ下さい。
