トラッキングジェネレータ付ハンディスペアナを用いたリターンロス測定から反射による電力損失を求めます。
アプリケーション
ソリューション

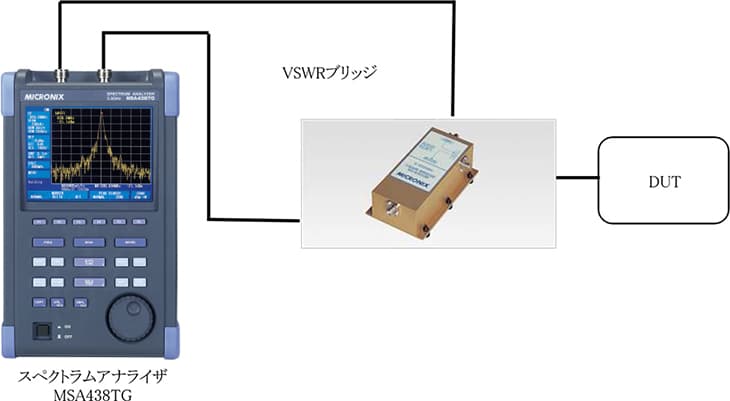

■MSA438TGとVSWRブリッジにより、DUTのリターンロス測定ができます。このリターンロスによりどの程度の電力損失が発生するかを以下の手順で求めることができます。
- リターンロスRLを測定し、反射係数RFを以下の式により求めます。
- 反射係数RFから電力損失PLを以下の式にて求めます。
■表にすると以下のようになります。
VSWRはVSWR = (1+RF)/(1-RF) より求められます。
| リターンロス[dB] | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 電力損失[dB] | 1.651 | 1.256 | 0.749 | 0.458 | 0.283 | 0.176 | 0.110 | 0.069 | 0.044 | 0.014 | 0.004 |
| VSWR | 3.570 | 3.010 | 2.323 | 1.925 | 1.671 | 1.499 | 1.377 | 1.288 | 1.222 | 1.119 | 1.065 |
| 反射係数 | 0.562 | 0.501 | 0.398 | 0.316 | 0.251 | 0.200 | 0.158 | 0.126 | 0.100 | 0.056 | 0.032 |
システム構成・価格
■リターンロス関連測定を手元で且つ簡単に測定できるツールとして、安価で実現する事ができます。
| スペクトラムアナライザ [MSA438TG] | ×1 | ¥ 698,000 |
| MSA438TG 校正一式 | ×1 | ¥ 52,800 |
| VSWRブリッジ ［MVS300B］ | ×1 | ¥ 249,000 |
| SMAケーブル(3m) [MC202] | ×2 | ¥ 98,000 |
| N-SMA変換アダプタ ［MA306］ | ×2 | ¥ 25,000 |
| 合計価格（税抜き） | ¥ 1,122,800 | |
※詳細は弊社営業担当までお問合せ下さい。
製品紹介
[生産完了品]スペクトラムアナライザ MSA438TG
トラッキングジェネレータ搭載モデル
■測定周波数：50kHz～3.3GHz
[生産完了品]VSWRブリッジ MVS300B
電子デバイスや回路のリターンロスを測定。
同軸ケーブル
周波数帯域、コネクタおよび長さ毎に多種の同軸ケーブルを取り揃えています。
