[在庫限り]

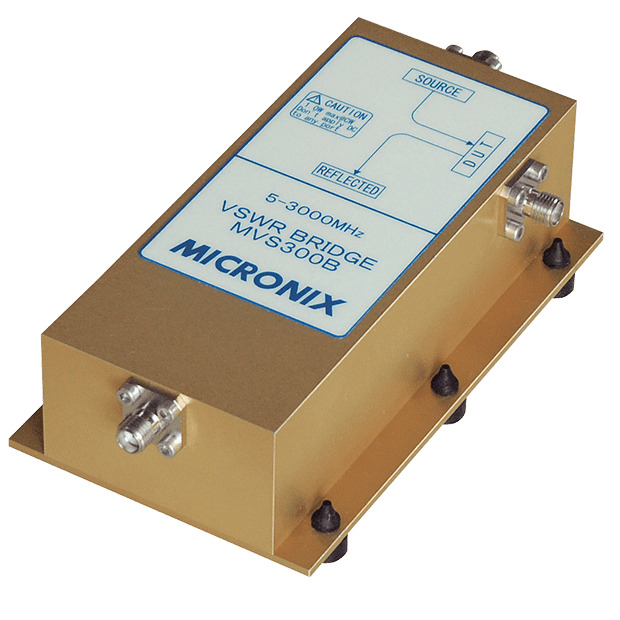

VSWRブリッジ MVS300B

電子デバイスや回路のリターンロスを測定。

  • 5-3000MHzの周波数範囲
  • 40dB以上の方向性
  • 50Ωの基準終端器内蔵
  • 1.5Wの最大入力電力
  • TG搭載スペクトラムアナライザMSA438/538TGを使うことによりリターンロスの評価を簡便に行える

¥249,000

仕様

周波数範囲 5〜3000MHz
方向性
  • 40dB以上@50~3000MHz
  • 25dB以上@5~50MHz
リターンロス
  • 20dB以上@SOURCEポート
  • 25dB以上@DUTポート
  • 10dB以上@REFLECTEDポート
挿入損失
  • 7dB以下@SOURCE-DUT
  • 8dB以下@DUT-REFLECTED
開放短絡比 ±1dB以内
コネクタ SMA(J)(3ポート共)
最大入力電力 1.5W@CW
※すべてのポートに対し直流電圧印加は不可
動作温度 -10~85℃(性能保証は10~50℃)
動作湿度 85℃/80%RH以下(性能保証は50℃/80%RH以下)
保存温・湿度 -55~125℃、125℃/70%RH以下
大きさ 50(W)×31(H)×114(D)mm(突起物とゴム足含まず)
重さ 約240g
標準付属品 取扱説明書
オプション
  • SMA(P)/SMA(P)同軸ケーブル(50cm) MC301
  • SMA(P)/SMA(P)同軸ケーブル(1m)  MC302
  • SMA(P)/SMA(P)同軸ケーブル(1.5m) MC303
  • SMA(P)/N(P)同軸ケーブル(20cm) MC305
  • SMA(P)/BNC(P)同軸ケーブル(20cm) MC307
