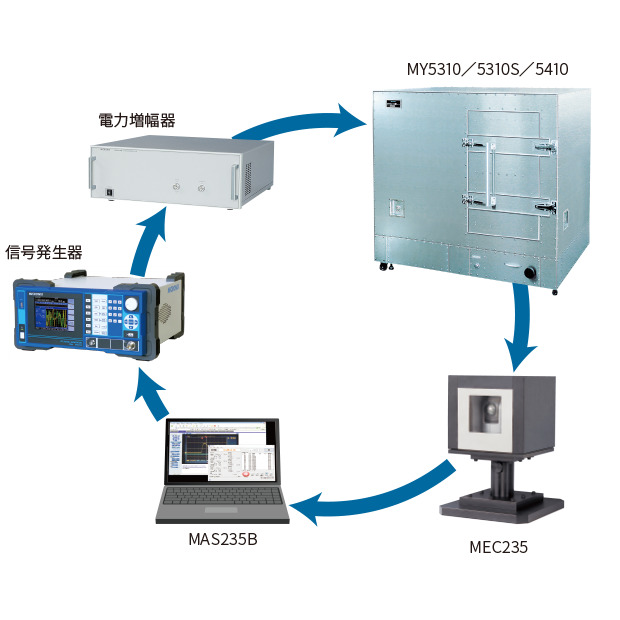

EMS試験システム MR2350

電界強度 1,3,10V/m。
EUTが誤動作したかどうかは電波暗箱内に設置されたEUT監視カメラMEC235によってパソコン画面上で確認可能。

カテゴリー: タグ:

特長

1, 3, 10V/mの電界強度

1V/m、3V/m、10V/mの3レベルおよび任意(1~10V/m)の電界 強度を発生することができます。

EUT監視カメラによる誤動作検知

放射電磁波によるEUTの誤動作を電波暗箱内に設置されたカメラで確認することができます。
画像はPC画面に表示されます。

EUT監視カメラ MEC235

目次 製品説明 関連製品 製品説明 カメラ本体は電波吸収体で覆われ、台座は樹脂製のためカメラ部での電波の反射は極力おさえ […]

自社開発の超小型・広帯域アンテナ

578(W)×401(H)×250(D)mm(地板含まず)と超小型で、30MHz ~1GHzと広帯域なアンテナを自社開発しました。

MR2400でEMI+EMS試験

EMI試験システムのMR2300とEMS試験システムのMR2350を組み合 わせたMR2400でEMC(EMI+EMS)試験を行うことができます。

EMI+EMS試験システム MR2400

EMI試験システムMR2300とEMS試験システムMR2350を組み合わせたシステム。

EMIトータル試験システム MR2300

当社のスペクトラムアナライザ技術、電波暗箱技術およびアンテナ技術を結集した統合システム

1台のPCで全システムを制御

EMI試験、EMS試験およびEUT監視カメラ、電動ターンテーブル(オプ ション)などすべての制御を1台のパソコンで行います。

電動ターンテーブル(工場オプション)

電動ターンテーブル(工場オプション) MT106

MY5310・5310S・5310SU・5410用電動ターンテーブル。

概要

※EUT監視カメラMEC235は床置きです。
※PCはシステム価格に含まれません。

関連製品

電波暗箱

電波暗箱/シールドボックス MY5310S

シールド性能をキープし、分割・組み立てを可能にした電波暗箱。
人員用エレベーターでの搬入、狭いスペースへの設置に最適。

電波暗箱/シールドボックス MY5310SU

EMI試験に最適な電波暗箱。 3分割して搬入ができるので、オフィスビル等への搬入が簡便。

電波暗箱/シールドボックス MY5410

超大型のEMI試験に最適な電波暗箱。大型EUT向けに直径756mm/耐荷重100kgのターンテーブルを標準装備。

電波暗箱/シールドボックス 大型タイプ MY5310

EMI試験に最適な電波暗箱。 小型EUT向けに直径220mm/耐荷重10kgのターンテーブルを標準装備。

その他

EUT監視カメラ MEC235

目次 製品説明 関連製品 製品説明 カメラ本体は電波吸収体で覆われ、台座は樹脂製のためカメラ部での電波の反射は極力おさえ […]

RF信号発生器 MSG703

IQベクトル発生機能・充実した変調機能と掃引機能。

電力増幅器 MAP202

ゲイン約45dB、周波数範囲80~1000MHzの20W電力増幅器。
