シグナルアナライザによる電界強度の車載測定

ハンディ・リアルタイム・シグナルアナライザを車載して道路上で連続的な電界強度測定と記録

アプリケーション

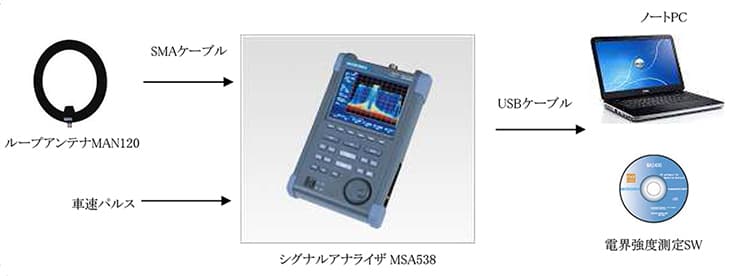

■接続ブロック図
図-接続ブロック図

ソリューション

  • ループアンテナMAN120とシグナルアナライザMSA538で受信した電界強度を連続的に表示、保存します。
  • 車速パルスをMSA538の外部トリガ端子に接続することにより、電界強度の位置が計算できます。
  • MAS9501ソフトウェアにより電界強度のグラフ表示や地図へのマッピング(GPS併用)が可能です。

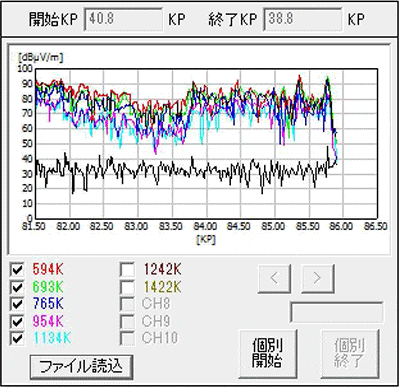

AMラジオの各局の電界強度を横軸キロポストで表

図-AMラジオの各局の電界強度を横軸キロポストで表

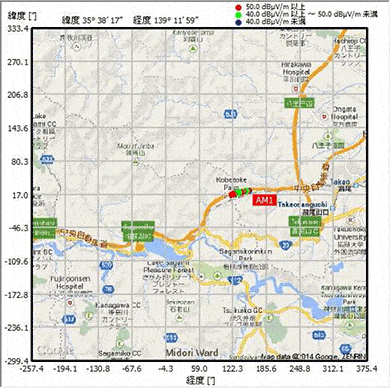

電界強度の測定値を地図上にマッピング

図-電界強度の測定値を地図上にマッピング

システム構成・価格

スペクトラムアナライザ[MSA538] ×1 ¥748,000
ループアンテナ[MAN120] ×1 ¥198,000
電界強度測定ソフトウェア[MAS9501] ×1 別途
SMA-SMAケーブル1.5m [MC303] ×1 ¥17,000
変換アダプタ N(P)/SMA(J) [MA306] ×1 ¥12,500
合計価格(税抜き) ¥975,500~

※ソフトウェアは含みません
※詳細は弊社営業担当までお問合せ下さい。
