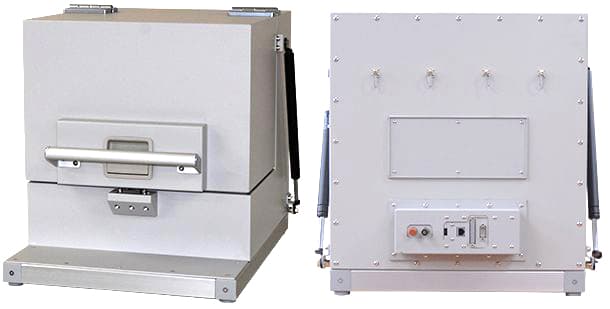

電波暗箱/シールドボックス MY2520

A4相当の製品に適度なサイズ 幅広いアプリケーションに対応し設備コストを削減。

  • 無線機、端末、モジュール等の生産ライン向け小型電波暗箱
  • A4相当の製品に適度なサイズ
  • ワンタッチロック機構により、タクトタイムを短縮
  • 各通信試験の再現性を向上
  • 幅広いアプリケーションに対応し、設備コストを削減
商品コード: my2520 カテゴリー: , , , タグ:

¥528,000

5Gソリューション特設サイト

仕様

外形寸法(約) 470(W)㎜×470(D)㎜×520(H)㎜ (突起物を除く)
内部寸法(約) 400(W)㎜×400(D)㎜×400(H)㎜
重さ 約15kg

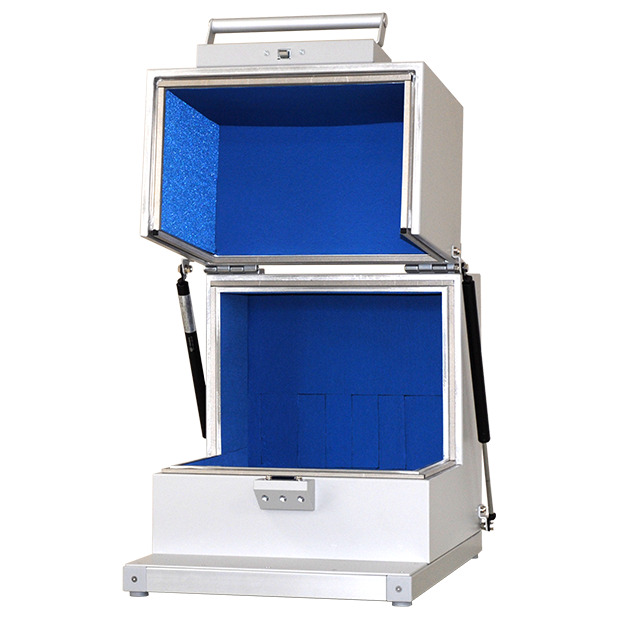

構造 電波吸収体とアルミ板の二重構造
シールド性能 70dB typ@2.4GHz
電波吸収体 MYA-75(厚さ約3㎝)
吸収性能 20dB以上(MYA-75:2.4GHz以上)
コネクタ
  • SMA(J)×4背面実装

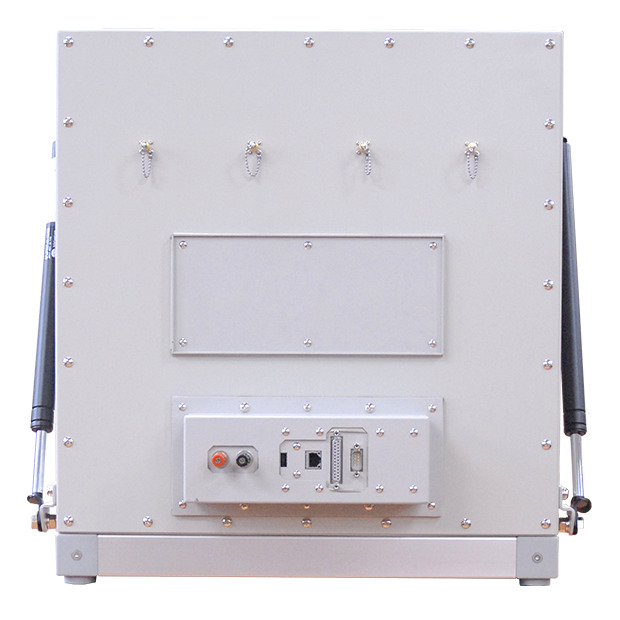

  • IFモジュール収納部装備(脱着用パネル含む)

写真:MY2520ワンタッチロック機構

特長

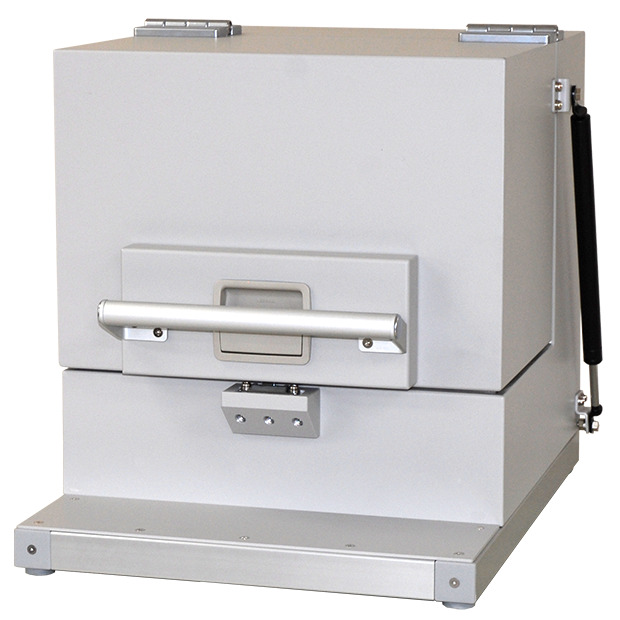

ワンタッチロック機構

写真:MY2520ワンタッチロック機構

簡単な開閉動作にもかかわらずシールド効果が保たれ、作業者の負担も軽減されます。

転倒防止対策

写真:MY2520転倒防止対策

台座と一体になっており、作業机や棚への固定が出来ます。

カスタマイズ対応

写真:MY2520カスタマイズ対応

実際の運用条件に基づき、様々なカスタマイズに対応します。(別途費用)

電波吸収体

オプション

IFモジュール

AC、DC、LAN、USB、SMA、BNC、N、D-subコネクタおよび貫通管を取り付けたモジュール。
使用目的に応じたI/Fモジュールを選択することができます。

Taurus、MY2500、MY3700シリーズ用(MY1525除く)

オプション 取付コネクタ 価格
IFM1 AC(1個)、LAN ※1 (1個)、USB※3(1個)、D-sub9※5(1個) 99,000円
IFM2 AC(1個)、LAN※1(2個)、USB※3(2個)、D-sub9※5(1個) 107,000円
IFM3 AC(1個)、LAN※1(2個)、USB※3(2個)、D-sub25※6(1個) 112,000円
IFM4 DC(1組)、LAN※1(1個)、USB※3(1個)、D-sub9※5(1個)、D-sub25※6(1個) 98,000円
IFM5B SMA(4個)、BNC(2個)、N(2個) 59,000円
IFM6-1 貫通管(1個) 72,000円
IFM6-2 貫通管(2個) 90,000円
IFM7 AC(1個)、LAN※2(1個)、USB※4(1個) 159,000円
IFM8 DC(2組)、LAN※2(1個)、USB※4(1個) 155,000円
IFM9 LAN※2(2個)、USB※4(2個) 126,000円

IFM6の貫通管は以下の5種類から、1つまたは2つ取り付けます。
貫通管内部に電気伝導体を含む物質を挿入するとシールド性能が低下するおそれがあります。

形式 管内部寸法(mm) 管長さ(mm) 適用周波数 シールド性能(dB)
TP-5 47.6(W)×22.2(H) 170 ~2GHz 60
TP-6 40.4(W)×20.2(H) 170 ~3GHz 60
TP-7 34.9(W)×15.8(H) 150 ~3.5GHz 60
TP-8 28.5(W)×12.6(H) 150 ~4GHz 60
TP-10 22.8(W)×10.1(H) 150 ~4.5GHz 60

IFM6の詳細はこちら


※1.Cat 5e相当,PoE非対応 ※2.Cat 6A相当,PoE+対応
※3.USB2.0,Type-A(内・外),Power Delivery(PD)非対応
※4.USB3.1 Gen1,Type-A(内・外),Power Delivery(PD)非対応
※5.オス(内・外),嵌合M2.6(ミリネジ)
※6.メス(内・外),嵌合M2.6(ミリネジ)

電波吸収体の表面加工

電波吸収体のボロ屑等が製品に付着することを防ぎます。
29,000円

写真:表面をブルージャージで覆われたMY2510

カスタマイズ

治具装置の組込み

筐体を加工した後、ご指定の治具装置を 暗箱本体に固定します。(出荷時のみ)

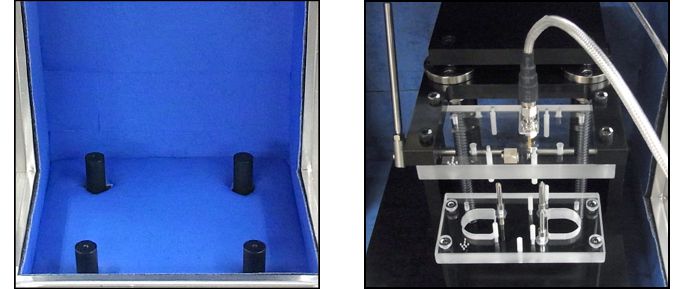

写真-MY2510治具装置の組込み

(※イメージ写真はMY2510です)

背面部の変更

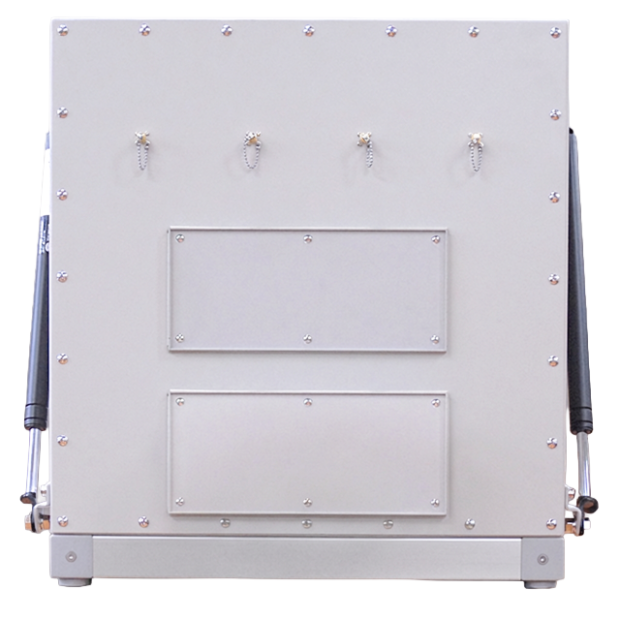

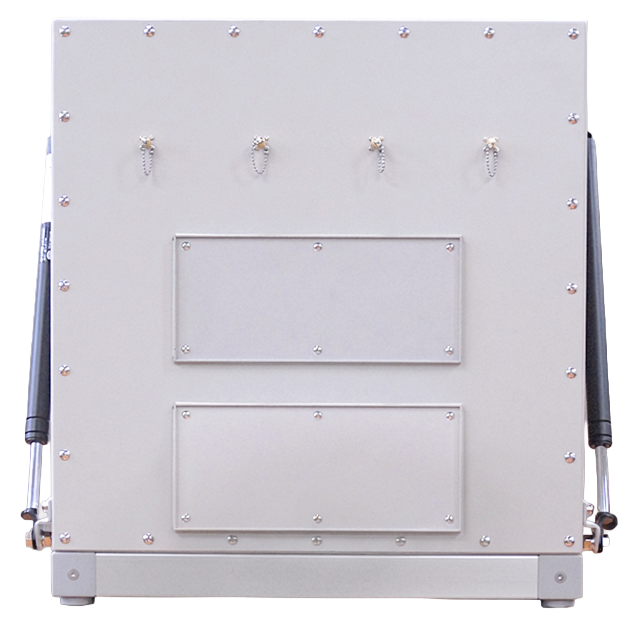

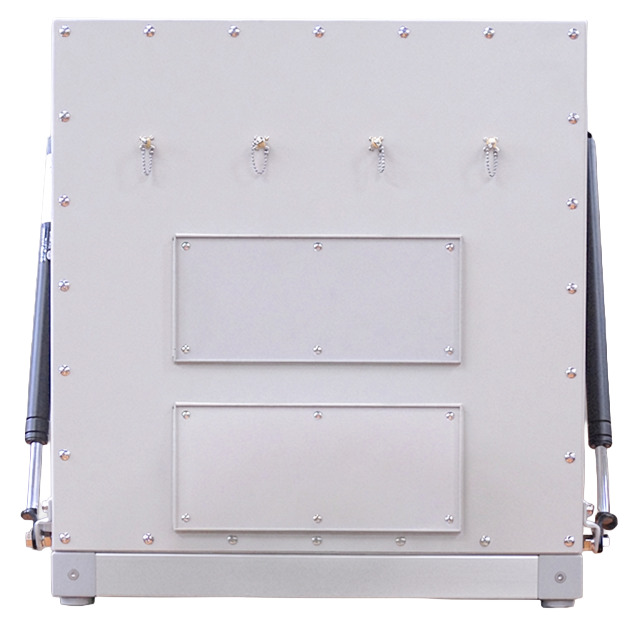

将来的にアンテナやコネクタ位置が変更される場合、背面パネルを取り外し、ご希望のパネルを装着出来ます。

写真-MY2510背面部の変更

追加コネクタ

追加個数 1個 2個 3個
SMA 19,000円 29,000円 39,000円
N 23,000円 37,000円 51,000円

※いずれも4個以上追加は見積依頼
