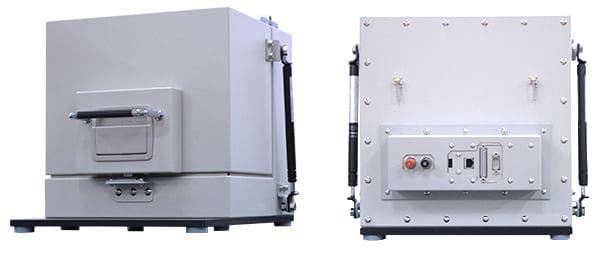

電波暗箱/シールドボックス MY2510
ワンタッチロック機構によりタクトタイムを短縮。また各通信試験の再現性を向上。
- 無線機、端末、モジュール等の生産ライン向け小型電波暗箱
- ワンタッチロック機構により、タクトタイムを短縮
- 各通信試験の再現性を向上
- 幅広いアプリケーションに対応し、設備コストを削減
¥348,000
目次
仕様
| 外形寸法（約） | 315(W)mm×315(D)mm×355(H)mm （突起物を除く） |
|---|---|
| 内部寸法（約） | 250(W)mm×250(D)mm×250(H)mm |
| 重さ | 約8.5kg |
| 構造 | 電波吸収体とアルミ板の二重構造 |
| シールド性能 | 70dB typ＠2.4GHz |
| 電波吸収体 | MYA-75(厚さ約3cm) |
| 吸収性能 | 20dB以上(MYA-75：2.4GHz以上) |
| コネクタ |
|
特長

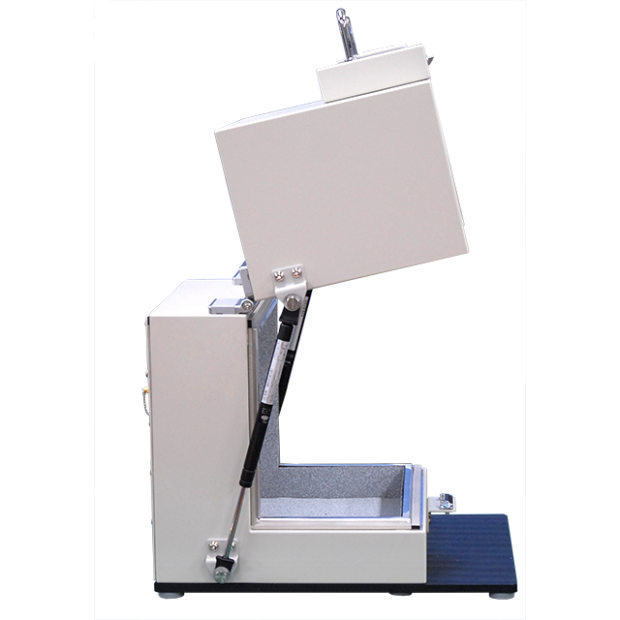

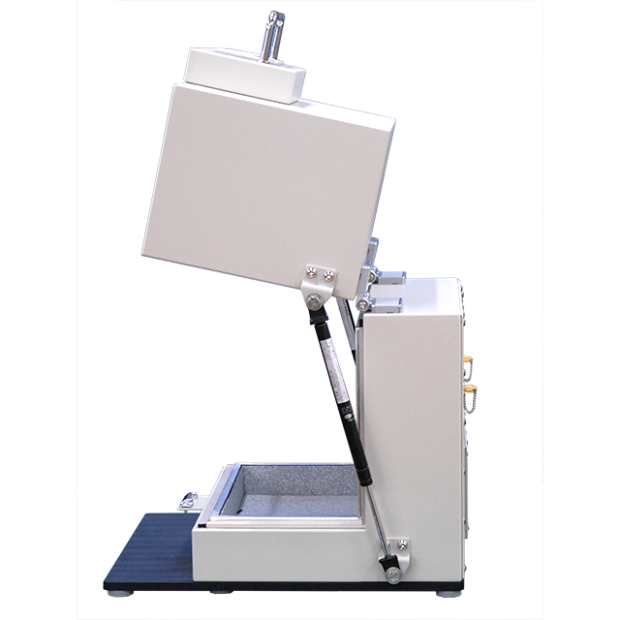

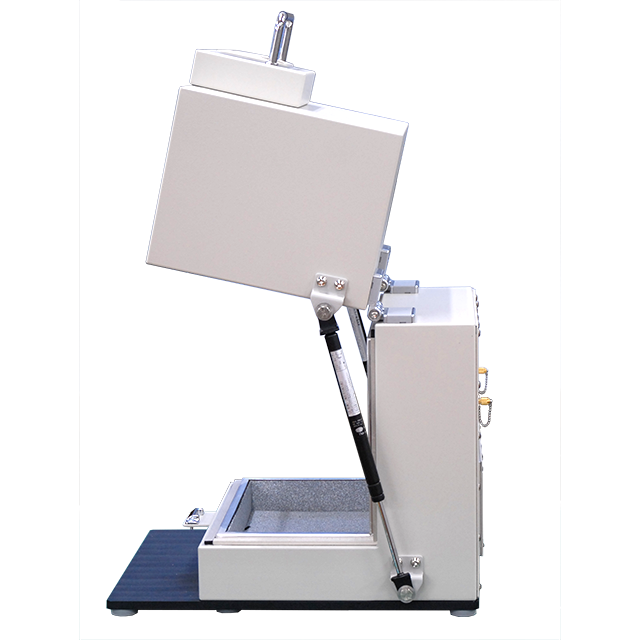

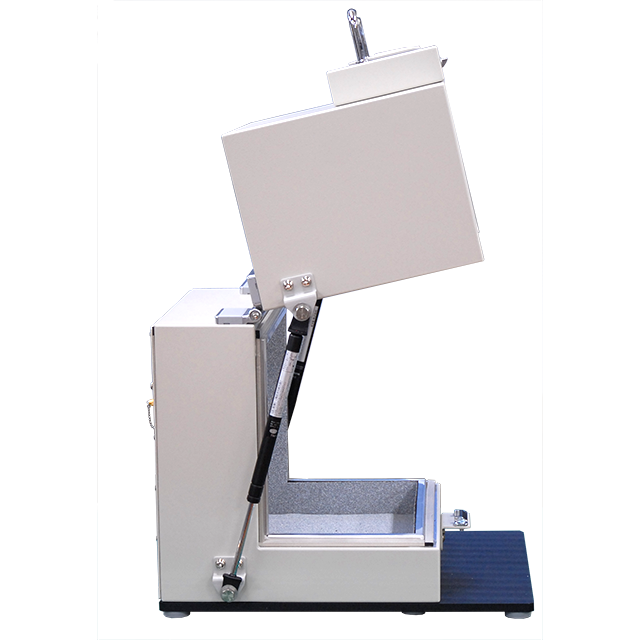

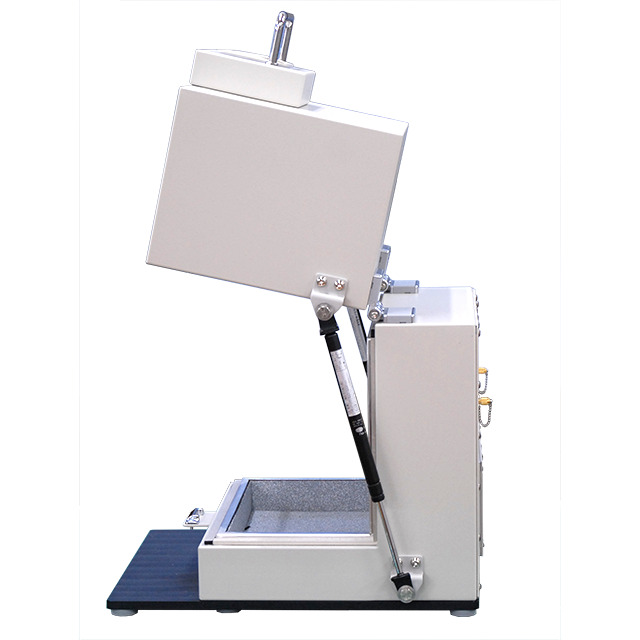

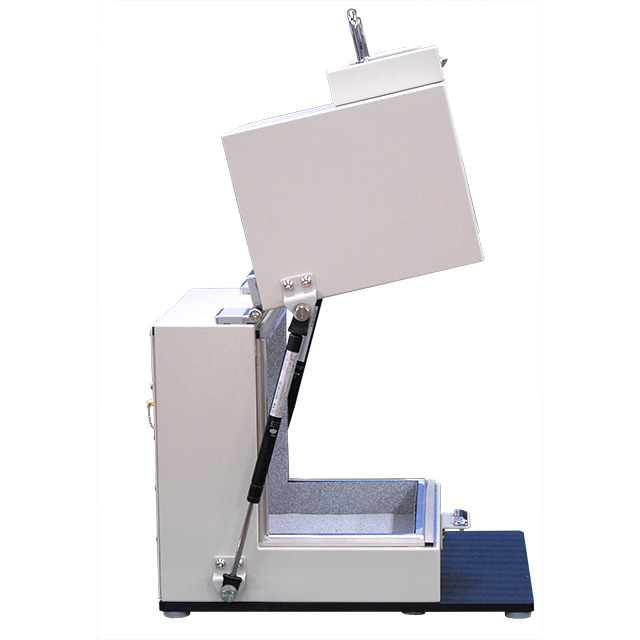

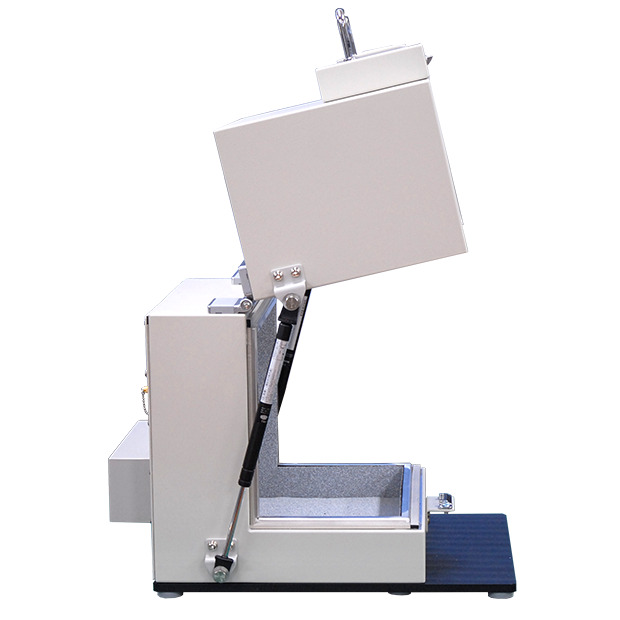

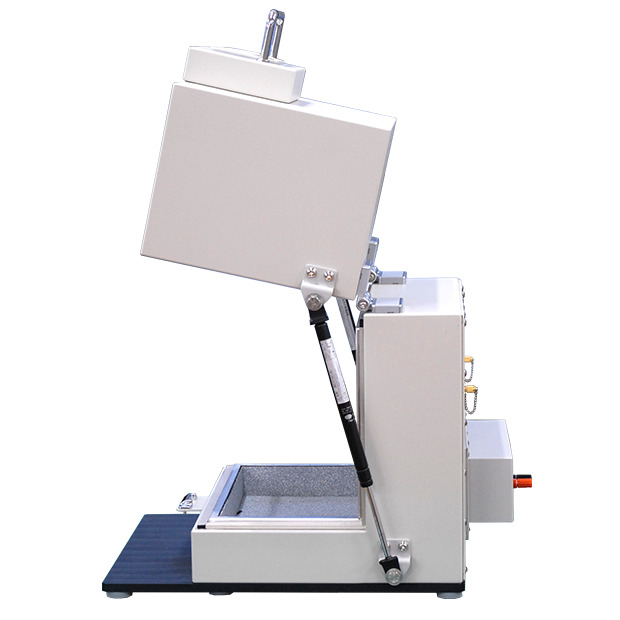

ワンタッチロック機構
簡単な開閉動作にもかかわらずシールド効果が保たれ、作業者の負担も軽減されます。
転倒防止対策
台座と一体になっており、作業机や棚への固定が出来ます。
カスタマイズ対応
実際の運用条件に基づき、様々なカスタマイズに対応します。(別途費用)
電波吸収体
オプション
IFモジュール
AC、DC、LAN、USB、SMA、BNC、N、D-subコネクタおよび貫通管を取り付けたモジュール。
使用目的に応じたI/Fモジュールを選択することができます。
Taurus、MY2500、MY3700シリーズ用（MY1525除く）
| オプション | 取付コネクタ | 価格 |
|---|---|---|
| IFM1 | AC(1個)、LAN ※1 (1個)、USB※3(1個)、D-sub9※5(1個) | 99,000円 |
| IFM2 | AC(1個)、LAN※1(2個)、USB※3(2個)、D-sub9※5(1個) | 107,000円 |
| IFM3 | AC(1個)、LAN※1(2個)、USB※3(2個)、D-sub25※6(1個) | 112,000円 |
| IFM4 | DC(1組)、LAN※1(1個)、USB※3(1個)、D-sub9※5(1個)、D-sub25※6(1個) | 98,000円 |
| IFM5B | SMA(4個)、BNC(2個)、N(2個) | 59,000円 |
| IFM6-1 | 貫通管(1個) | 72,000円 |
| IFM6-2 | 貫通管(2個) | 90,000円 |
| IFM7 | AC(1個)、LAN※2(1個)、USB※4(1個) | 159,000円 |
| IFM8 | DC(2組)、LAN※2(1個)、USB※4(1個) | 155,000円 |
| IFM9 | LAN※2(2個)、USB※4(2個) | 126,000円 |
IFM6の貫通管は以下の5種類から、1つまたは2つ取り付けます。
貫通管内部に電気伝導体を含む物質を挿入するとシールド性能が低下するおそれがあります。
| 形式 | 管内部寸法(mm) | 管長さ(mm) | 適用周波数 | シールド性能(dB) |
|---|---|---|---|---|
| TP-5 | 47.6(W)×22.2(H) | 170 | ～2GHz | 60 |
| TP-6 | 40.4(W)×20.2(H) | 170 | ～3GHz | 60 |
| TP-7 | 34.9(W)×15.8(H) | 150 | ～3.5GHz | 60 |
| TP-8 | 28.5(W)×12.6(H) | 150 | ～4GHz | 60 |
| TP-10 | 22.8(W)×10.1(H) | 150 | ～4.5GHz | 60 |
※1．Cat 5e相当，PoE非対応
※2．Cat 6A相当，PoE+対応
※3．USB2.0，Type-A(内・外)，Power Delivery(PD)非対応
※4．USB3.1 Gen1，Type-A(内・外)，Power Delivery(PD)非対応
※5．オス(内・外)，嵌合M2.6(ミリネジ)
※6．メス(内・外)，嵌合M2.6(ミリネジ)
電波吸収体の表面加工
電波吸収体のボロ屑等が製品に付着することを防ぎます。
20,000円
カスタマイズ
治具装置の組込み
筐体を加工した後、ご指定の治具装置を 暗箱本体に固定します。(出荷時のみ)

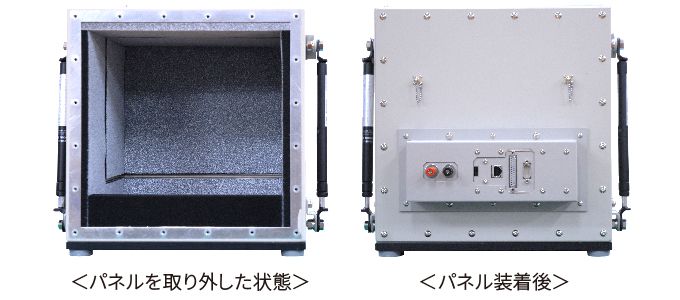

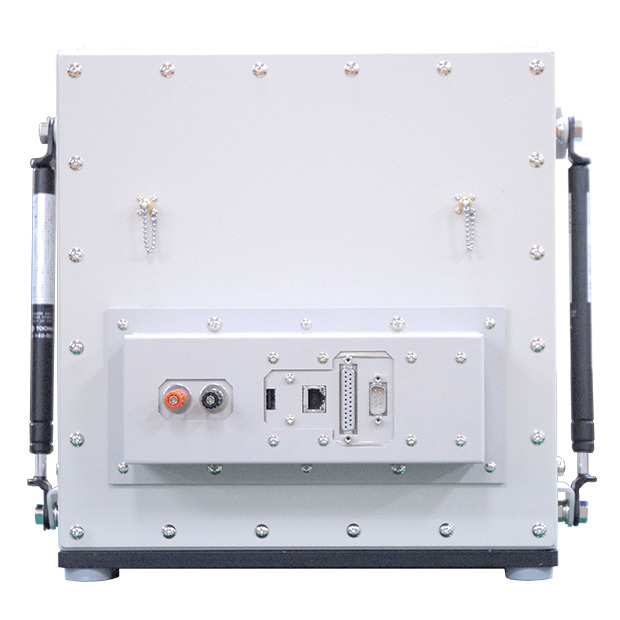

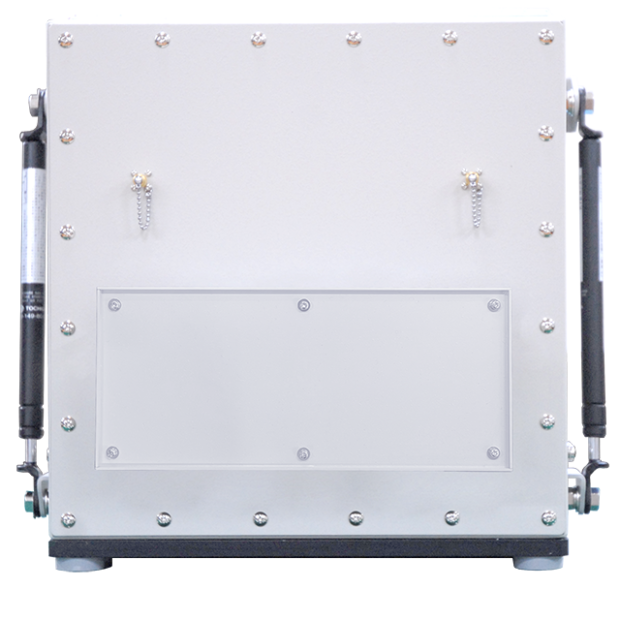

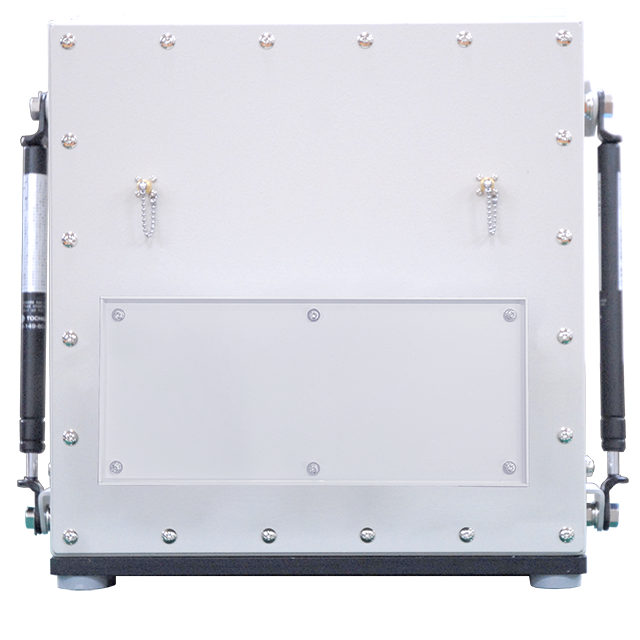

背面部の変更
将来的にアンテナやコネクタ位置が変更される場合、背面パネルを取り外し、ご希望のパネルを装着出来ます。
追加コネクタ
| 追加個数 | 1個 | 2個 | 3個 |
|---|---|---|---|
| SMA | 19,000円 | 29,000円 | 39,000円 |
| N | 23,000円 | 37,000円 | 51,000円 |
※いずれも4個以上追加は見積依頼
