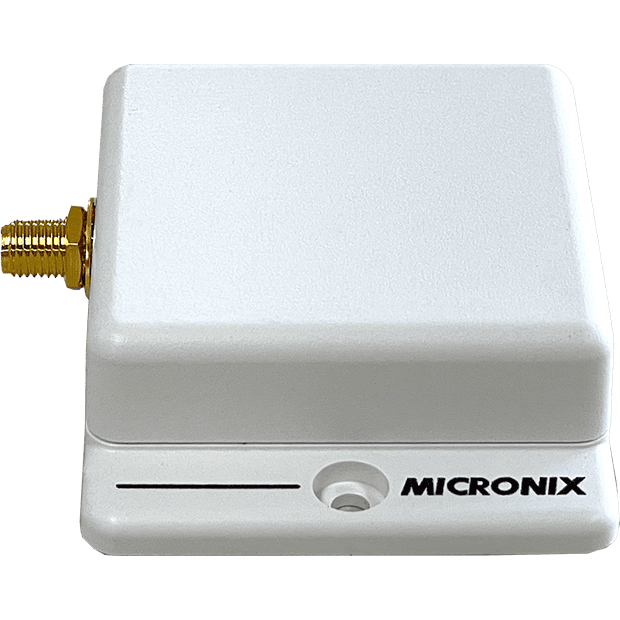

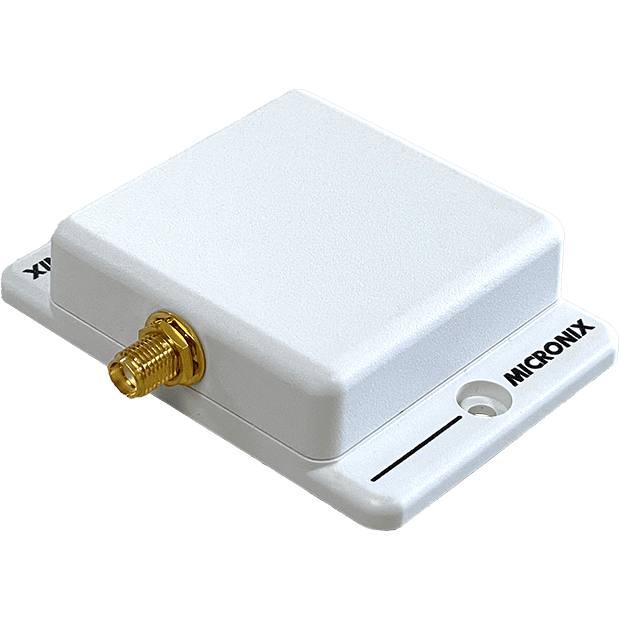

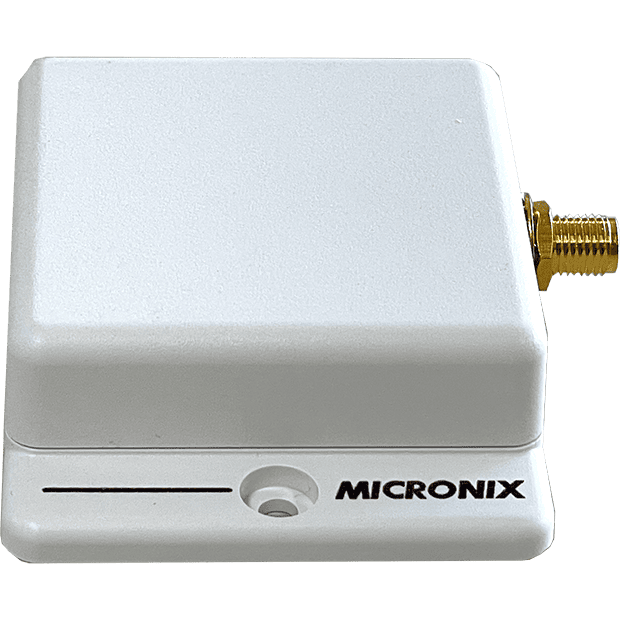

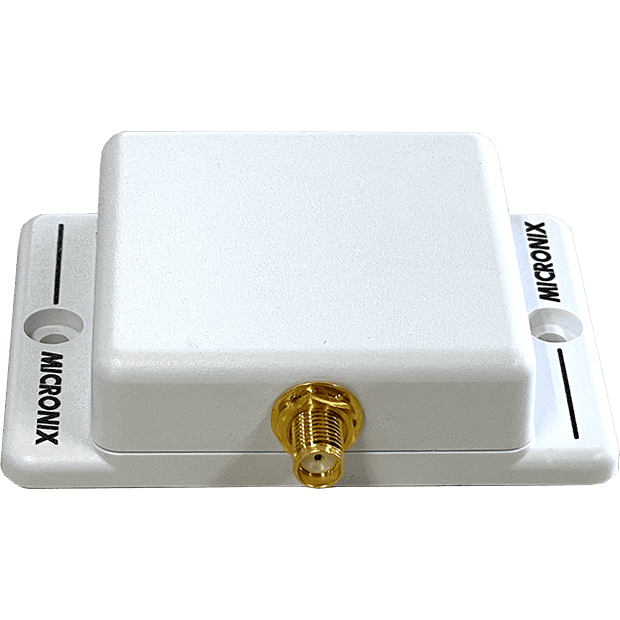

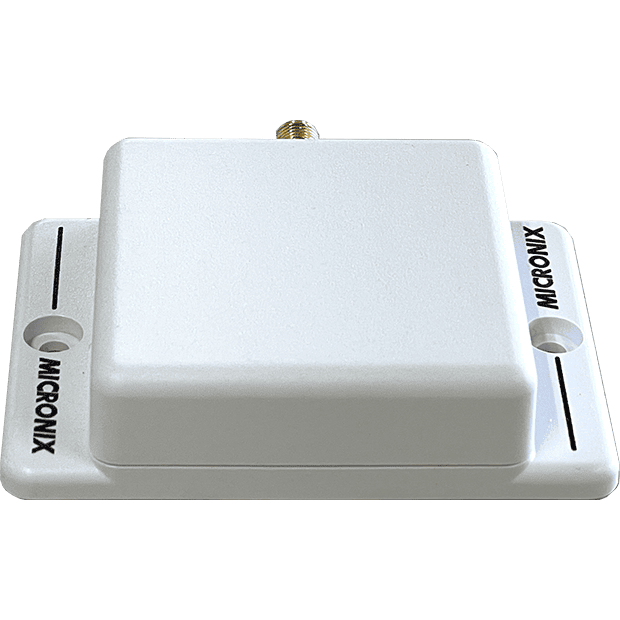

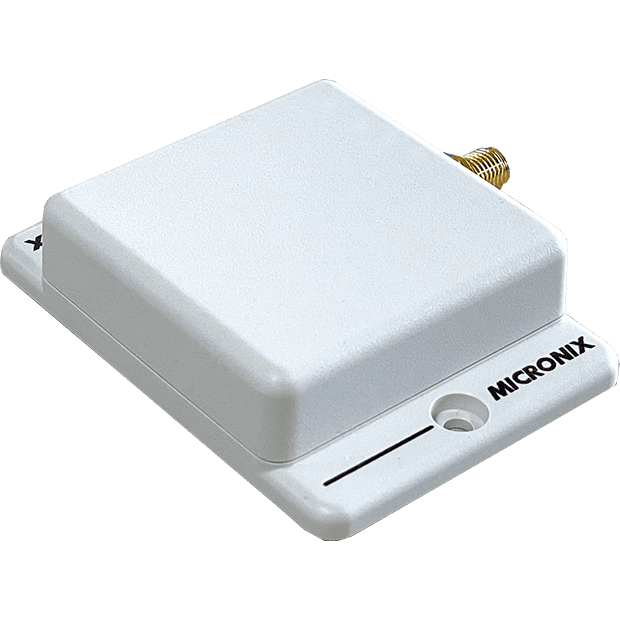

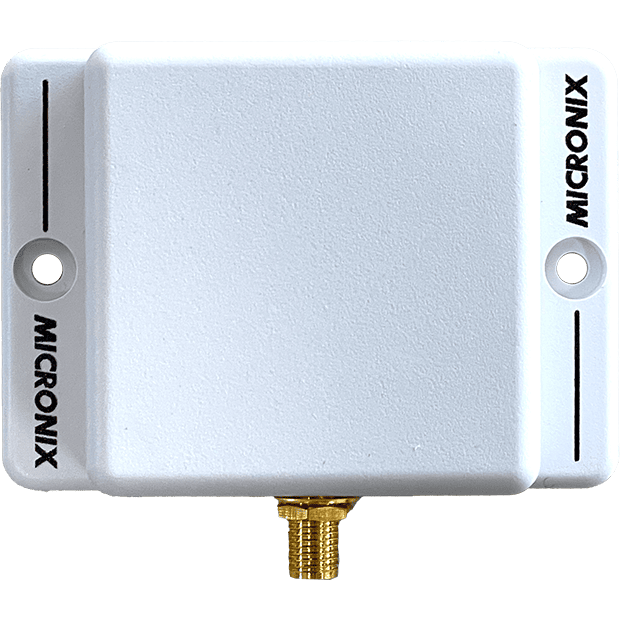

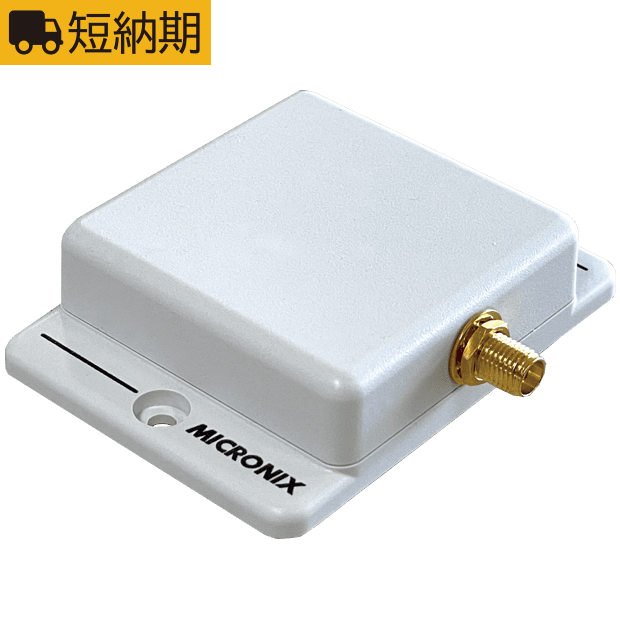

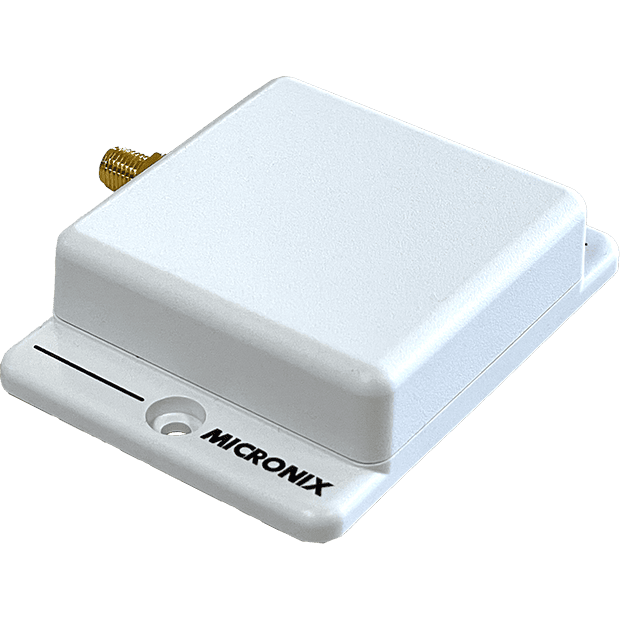

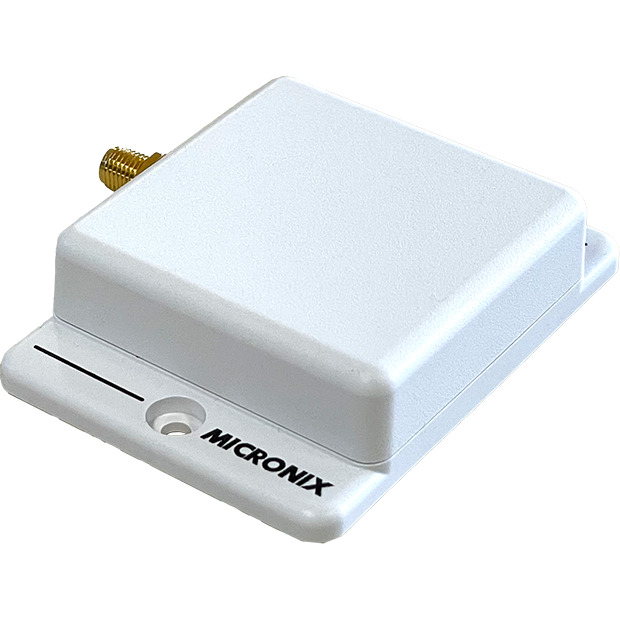

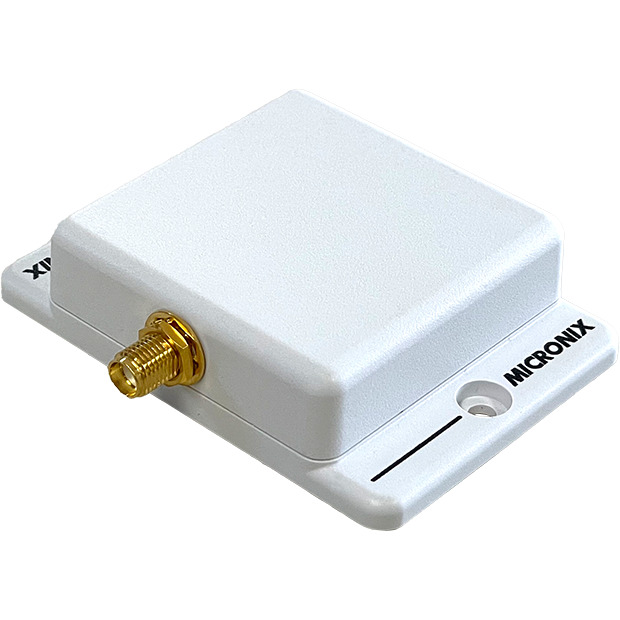

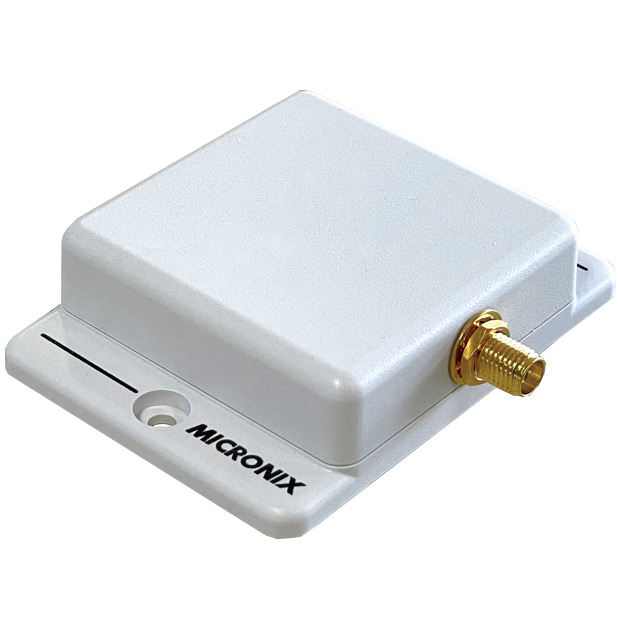

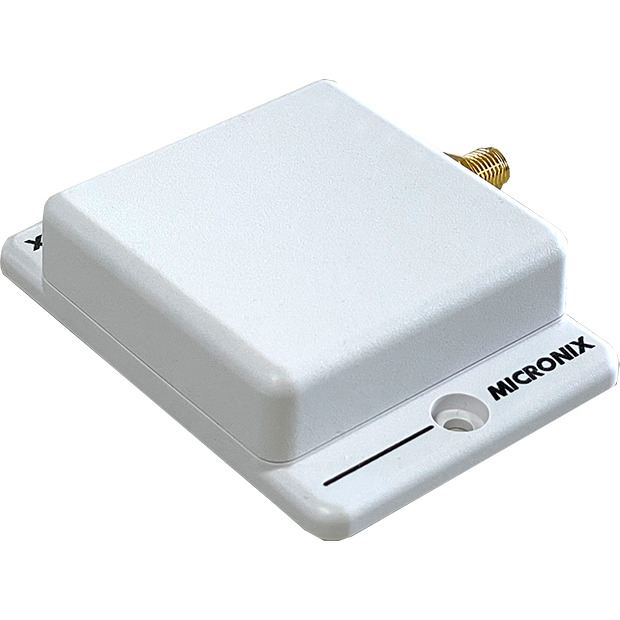

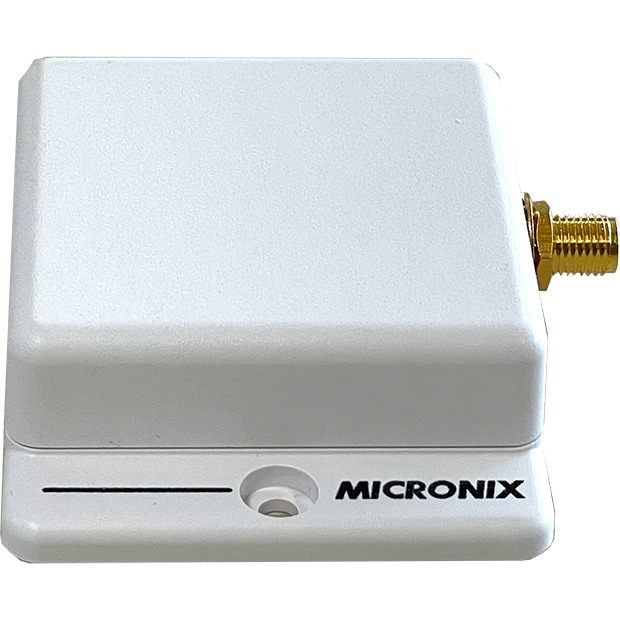

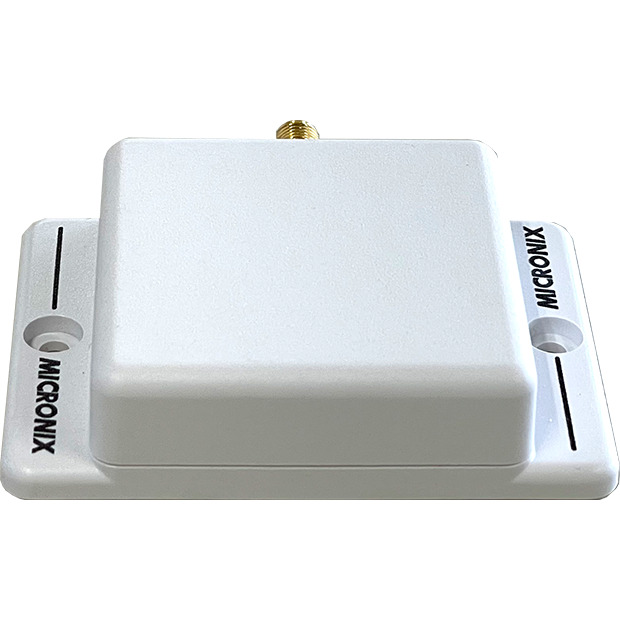

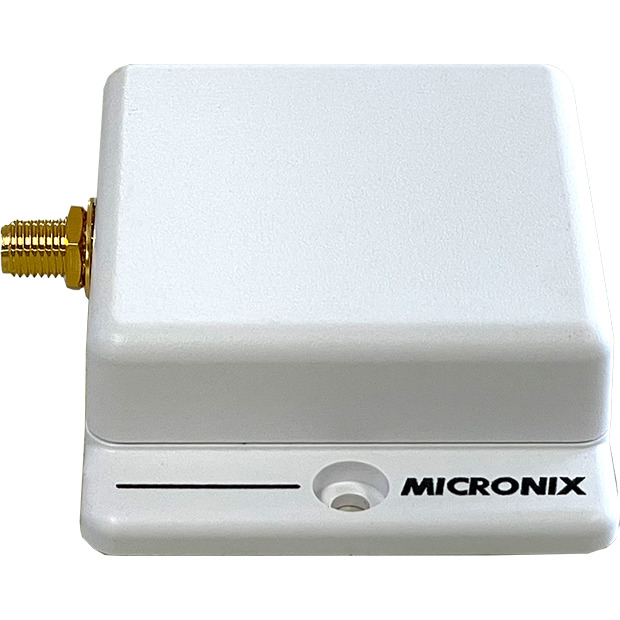

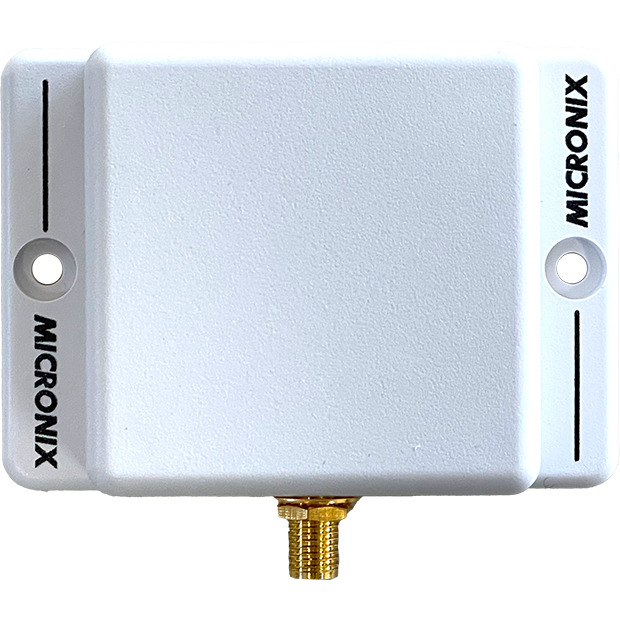

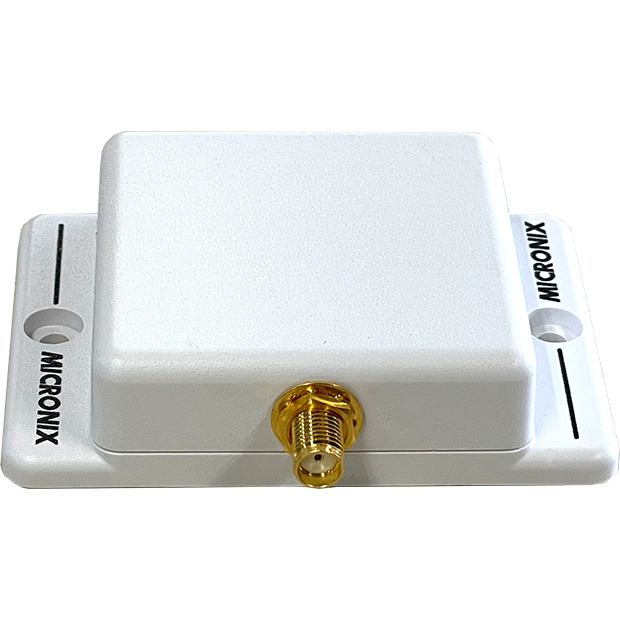

【短納期可能】アンテナカプラ MAN201
・300MHz～9.5GHzをカバーした小型・広帯域のアンテナカプラ
・卓上サイズの電波暗箱に組込み可
・無線デバイス（DUT）のRF検査時に、DUTの位置決めが容易となるため、測定の繰返し再現性を高く担保できる。
¥98,000
受注後1週間以内に出荷可能です。設備強化や買い替えなどの機会にぜひご検討ください。
最新の在庫状況、複数台検討につきましては、こちらよりお問い合わせください。
仕様
| 周波数 | 0.3～9.5GHz |
|---|---|
| 最大入力電力 | 5W |
| インピーダンス | 50Ω |
| VSWR | ≦ 2.0（リターンロス ≦ -10dB) |
| コネクタ | SMA-J |

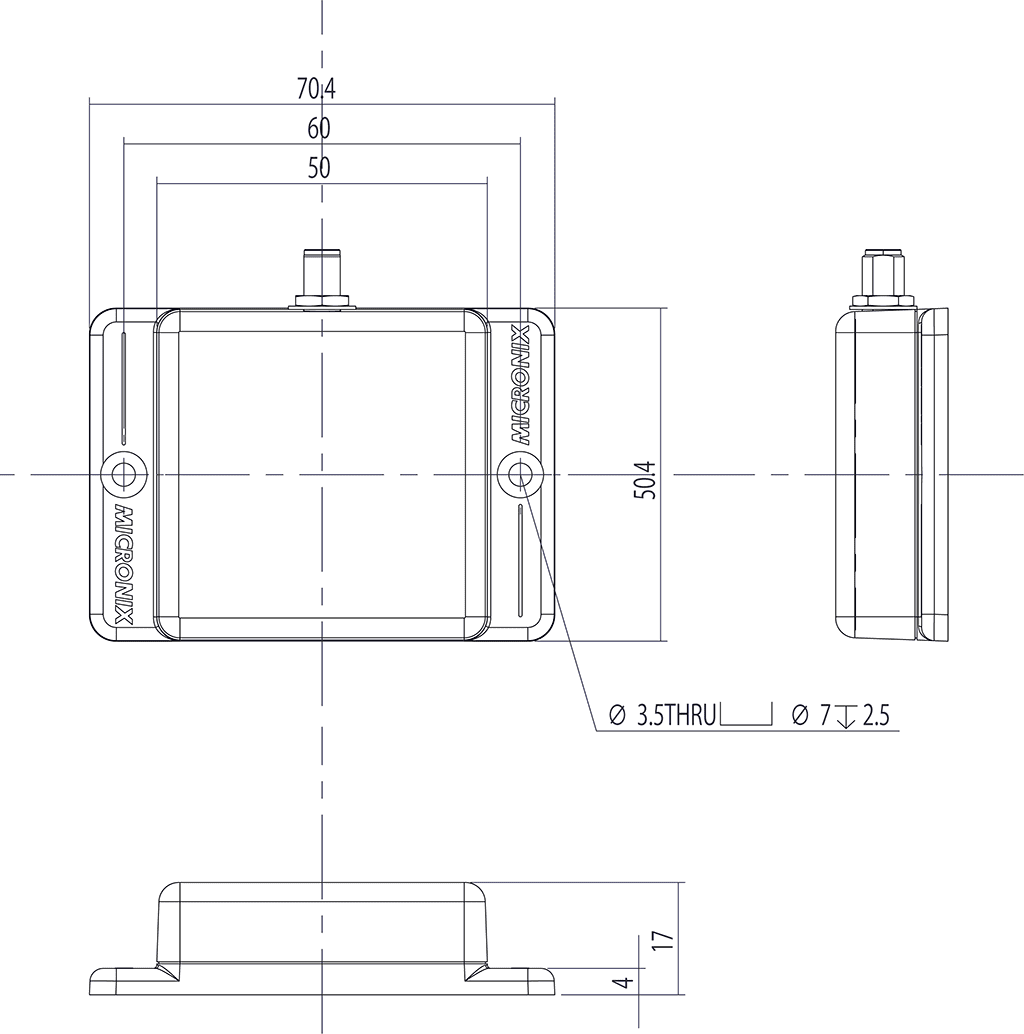

| 外形寸法 | 50.4×70.4×17[mm]（突起部含まず） |
| 質量 | ≦ 60g |
| 保存温湿度 | ・温度：-10～50℃ ・湿度：≦ 70% RH |
アプリケーション
- 4G/5Gモバイル通信システム
- ISMバンド（2.4GHz）：Wifi、Bluetoothなど
- ISMバンド（5.8GHz）：Wifi、DSRC（ETC）など
- サブギガ（920MHz）：LPWA、SigFox、LoRaWANなど
- GPS、GNSSなど
- 特定小電力：TPMS、キーレスエントリーなど

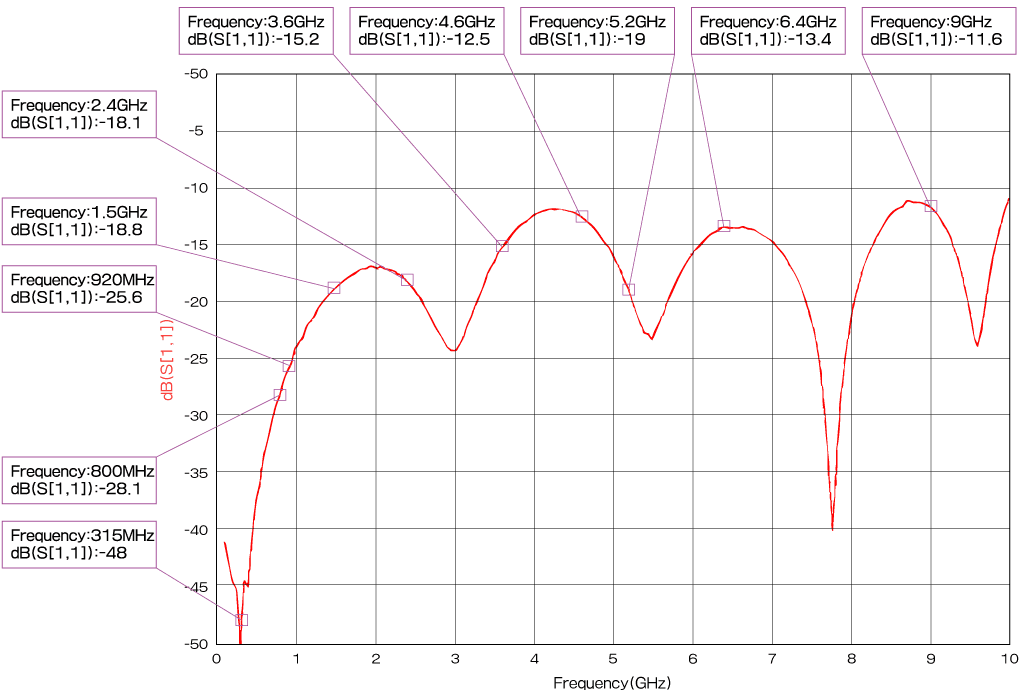

性能データ（リターンロス）
アンテナカプラMAN201用治具（オプション）
弊社製電波暗箱（下記7機種）に取付可能な専用治具をご用意しております。
既に電波暗箱を導入済みであっても、後付け対応（※）が可能です。
※MY2510・MY2520はDIY対応可。
※MY2510・MY2520以外は弊社でのセンドバック対応となります。電波吸収体は再利用不可。取付け費用についてはご相談ください。
治具（大）・MAN201-JIGL
対象電波暗箱：MY1515・MY1520・MY2520・MY3720
アンテナカプラの置き場所は3か所〇から選ぶことができます。
また、治具は90°回転させられるので、アンテナカプラのポジションは合計9通りあります。
14インチタブレットを置いたときのイメージ
対象電波暗箱
【短納期可能】電波暗箱/シールドボックス Taurusシリーズ MY1515
排気ファン/吸気口搭載タイプ。 電波暗箱内部の熱上昇を抑えて、エージング試験等の長時間の連続運転で理想的な試験環境を実現。
【短納期可能】電波暗箱/シールドボックス Taurusシリーズ MY1520
多用途に対応する最も汎用的な中型サイズ。 正面開口で作業性に非常に優れています。

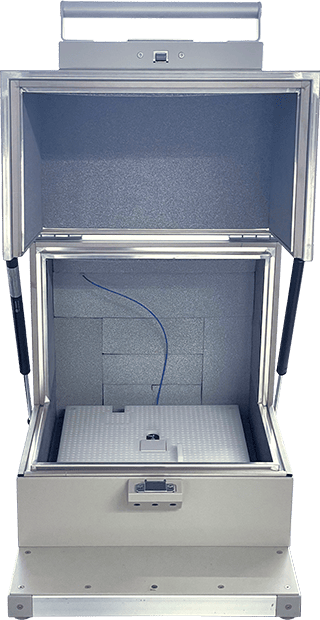

【短納期可能】電波暗箱/シールドボックス MY2520
A4相当の製品に適度なサイズ 幅広いアプリケーションに対応し設備コストを削減。
【短納期可能】電波暗箱/シールドボックス ハンドインシリーズ MY3720
内部空間が大きくなり、大型タブレット端末・モバイルPC・据え置き型無線通信機能付ゲーム機などの弱電界・圏外試験が可能
治具（小）・MAN201-JIGS
対象電波暗箱：MY1510・MY2510・MY3710
アンテナカプラの置き場所は2か所〇から選ぶことができます。
また、治具は90°回転させられるので、アンテナカプラのポジションは合計5通りあります。
スマートフォンを置いたときのイメージ
対象電波暗箱
【短納期可能】電波暗箱/シールドボックス Taurusシリーズ MY1510
軽量で持ち運びも便利な小型サイズ。 20万円以下と大変お求め易い価格でのご提案。

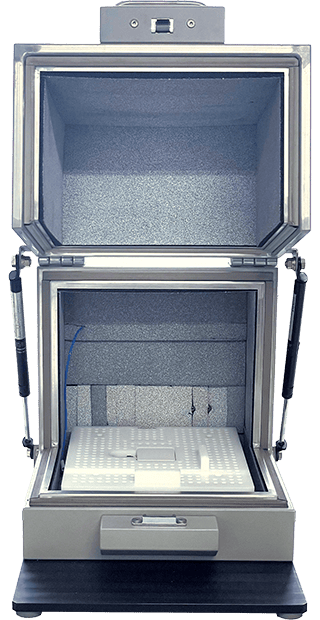

電波暗箱/シールドボックス MY2510
ワンタッチロック機構によりタクトタイムを短縮。また各通信試験の再現性を向上。
【短納期可能】電波暗箱/シールドボックス ハンドインシリーズ MY3710
携帯電話・スマートフォン・スマートウォッチ・タブレット端末・ウェアラブル端末・無線通信機能付携帯ゲーム機などの評価に最適。
治具セット内容
- 床プレート ×1（支柱付）
- ガイドブロック ×2
- 同軸ケーブル ×1
- 六角レンチ ×2種類
