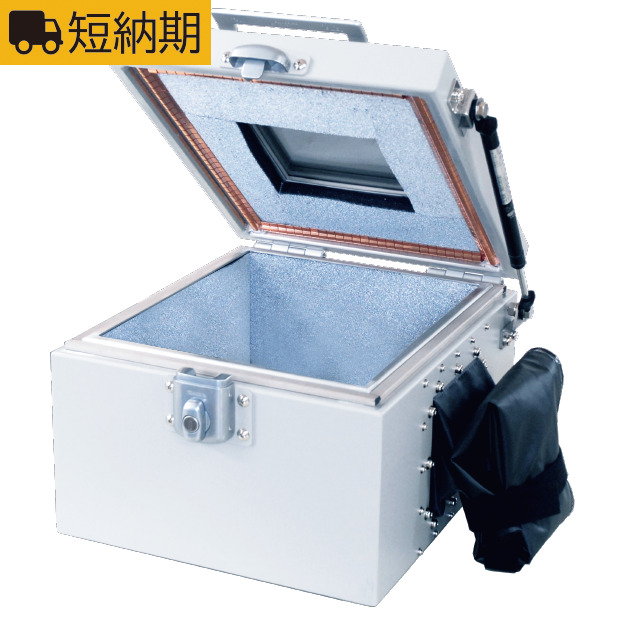

電波暗箱/シールドボックス ハンドインシリーズ MY3710

携帯電話・スマートフォン・スマートウォッチ・タブレット端末・ウェアラブル端末・無線通信機能付携帯ゲーム機などの評価に最適。

  • 高性能なハンドイン電波暗箱(シールドボックス)
  • DUT(測定対象物)を入れたままシールドウィンドウから内部を見て素手で直接操作可能。
商品コード: my3710 カテゴリー: , , , タグ:

¥438,000

特長

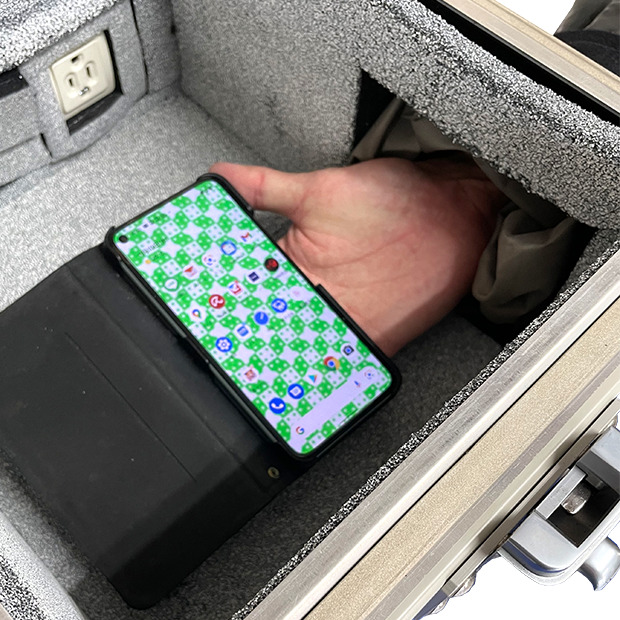

素手でDUT(測定対象物)を直接操作可能

素手で直接操作ができますので、グローブタイプ特有のタッチパネルの反応の悪さが解消され、細かな操作が行えます。またオプションのMY3700-001装着すれば両手での操作も可能。

弊社独自のシールドウィンドウ技術

シールドウィンドウを使用しているにもかかわらず、シールド性能は60dB以上を確保(600MHz~6GHz)。

モバイル端末の通信方式で主流の 3G/4G(LTE/WiMAX)/5G/Wi-Fi(2.4GHz帯および5GHz帯)等の様々な電波を遮断できます。

小型・軽量

外形寸法:約 320(W)×260(H)×360(D)mm (突起物等を除く)、重さ:約 8kg (I/Fモジュール含まず)と小型・軽量タイプ。10インチ型タブレット端末が入ります。

ワンタッチロック機構で操作が楽

開蓋時はツマミを回すだけでロックが解除され、閉蓋時は蓋を閉じるだけでロックされるので操作が非常に楽です。

多彩なインタフェースに対応

オプションのI/Fモジュールを交換することにより、様々なインタフェースで使用することができます。

これらインタフェースの多くにはノイズフィルタが挿入されており、ケーブルから侵入するノイズの影響を低減させています。

仕様

外形寸法 320(W)×260(H)×360(D)mm
内部寸法 約 250(W)×160(H)×290(D)mm
重さ 約 8kg(I/Fモジュール含まず)
構造 電波吸収体とアルミ板の2重構造
シールド性能 60dB以上 (600MHz~6GHz)
電波吸収性能 20dB以上 (2.4GHz以上)
シールド窓寸法 約 140(W)×140(D)mm
コネクタ SMA 4個
オプション
  • I/Fモジュール(背面最大1台 装着可、IFM1~9に対応)
  • シールドアームカバー (工場オプション、MY3700-001 ※片側のみ標準装備)
  • 導通アームサポータ(MY3700-002)
  • 暗箱設置台(傾斜角度調整可、MY3700-101)
  • LEDライト(電池式、MY3700-102)

※寸法は突起物等を除きます。

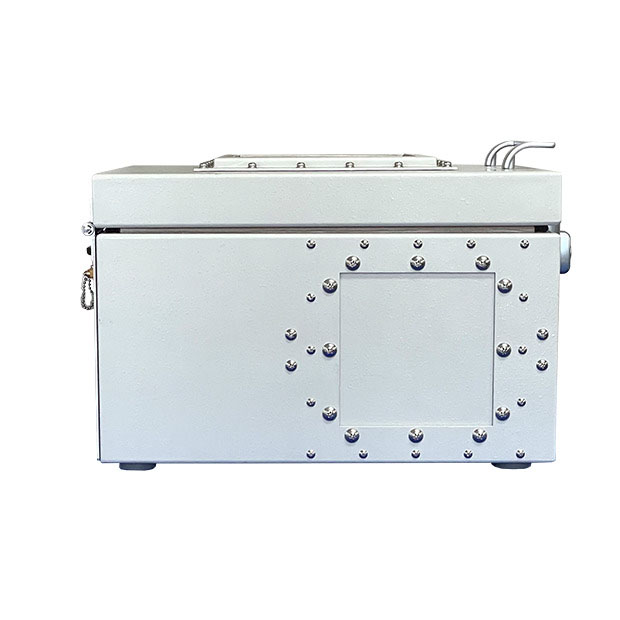

外観写真

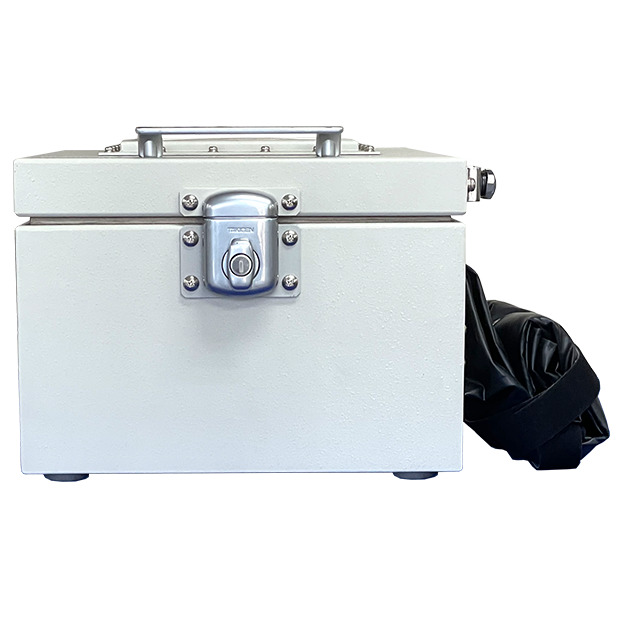

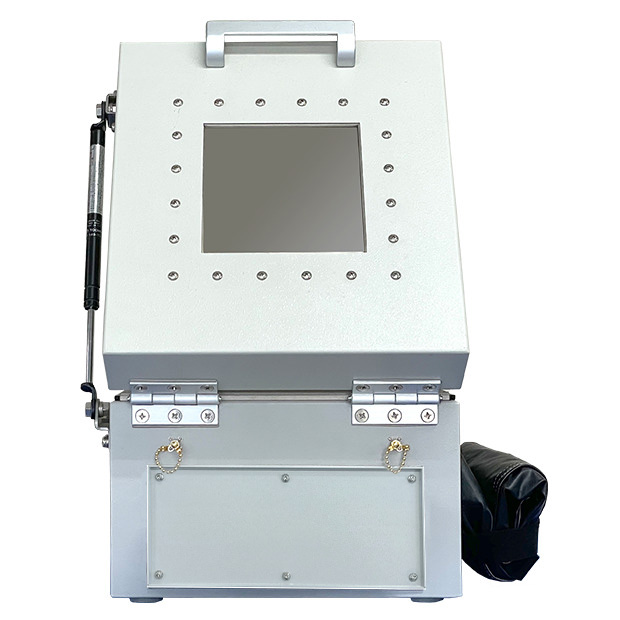

  • 写真:MY3710 前面(閉蓋時)

    前面(閉蓋時)

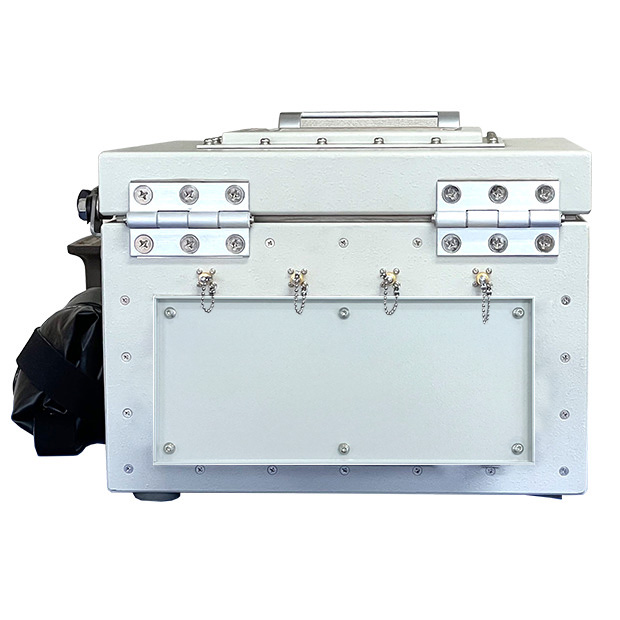

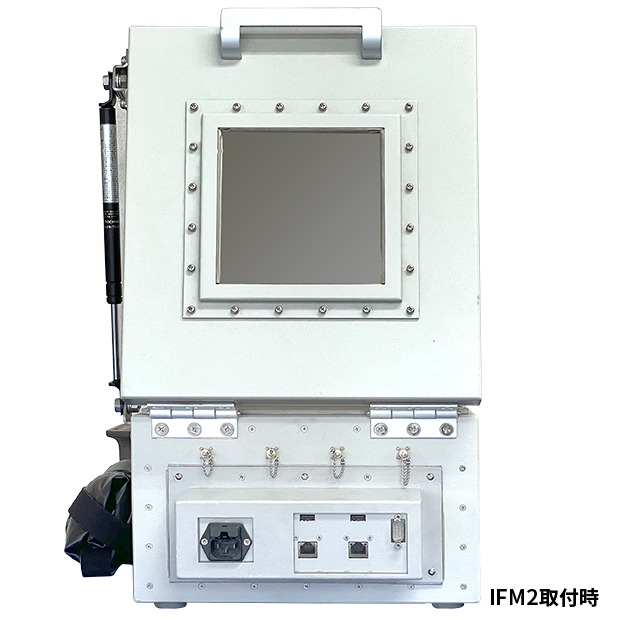

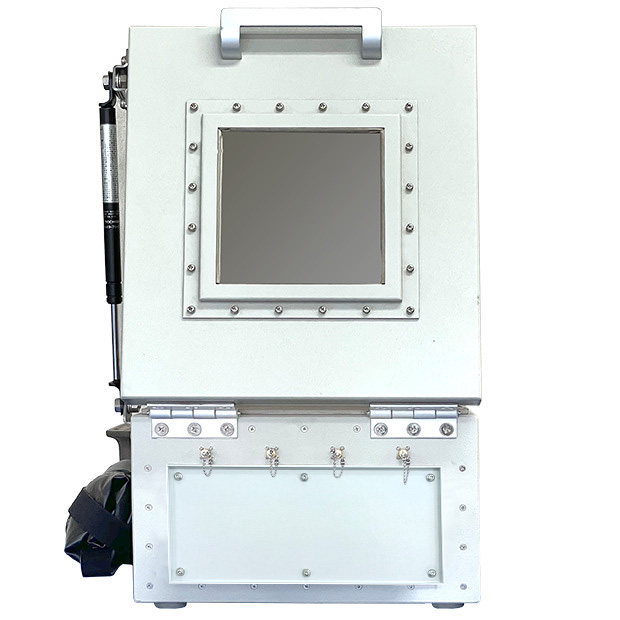

  • 写真:MY3710 背面(閉蓋時) ※IFM1を装着した状態

    背面(閉蓋時) ※IFM1を装着した状態

  • 写真:暗箱設置台 固定時(0°)

    暗箱設置台 固定時(0°)

  • 写真:暗箱設置台 固定時(約35°)

    暗箱設置台 固定時(約35°)

  • 写真:MY3710 暗箱設置台 固定時(約45°)

    暗箱設置台 固定時(約45°)

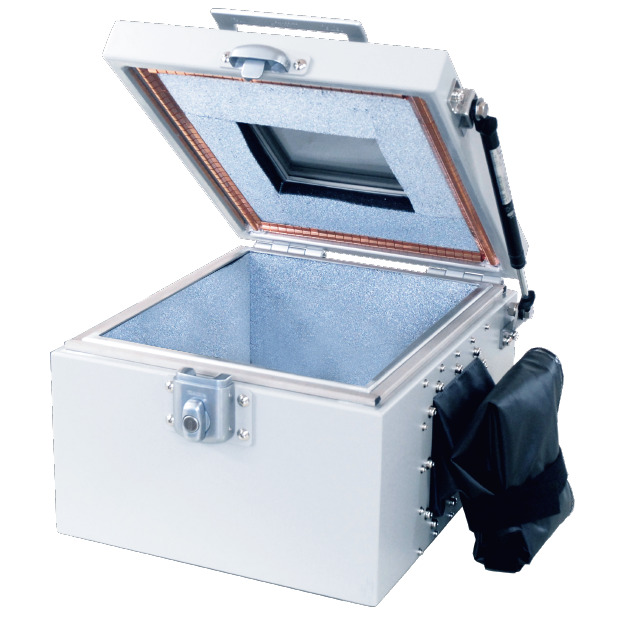

電波吸収体

オプション

IFモジュール

AC、DC、LAN、USB、SMA、BNC、N、D-subコネクタおよび貫通管を取り付けたモジュール。
使用目的に応じたI/Fモジュールを選択することができます。

Taurus、MY2500、MY3700シリーズ用(MY1525除く)

オプション 取付コネクタ 価格
IFM1 AC(1個)、LAN ※1 (1個)、USB※3(1個)、D-sub9※5(1個) 99,000円
IFM2 AC(1個)、LAN※1(2個)、USB※3(2個)、D-sub9※5(1個) 107,000円
IFM3 AC(1個)、LAN※1(2個)、USB※3(2個)、D-sub25※6(1個) 112,000円
IFM4 DC(1組)、LAN※1(1個)、USB※3(1個)、D-sub9※5(1個)、D-sub25※6(1個) 98,000円
IFM5B SMA(4個)、BNC(2個)、N(2個) 59,000円
IFM6-1 貫通管(1個) 72,000円
IFM6-2 貫通管(2個) 90,000円
IFM7 AC(1個)、LAN※2(1個)、USB※4(1個) 159,000円
IFM8 DC(2組)、LAN※2(1個)、USB※4(1個) 155,000円
IFM9 LAN※2(2個)、USB※4(2個) 126,000円

IFM6の貫通管は以下の5種類から、1つまたは2つ取り付けます。
貫通管内部に電気伝導体を含む物質を挿入するとシールド性能が低下するおそれがあります。

形式 管内部寸法(mm) 管長さ(mm) 適用周波数 シールド性能(dB)
TP-5 47.6(W)×22.2(H) 170 ~2GHz 60
TP-6 40.4(W)×20.2(H) 170 ~3GHz 60
TP-7 34.9(W)×15.8(H) 150 ~3.5GHz 60
TP-8 28.5(W)×12.6(H) 150 ~4GHz 60
TP-10 22.8(W)×10.1(H) 150 ~4.5GHz 60

IFM6の詳細はこちら

※1.Cat 5e相当,PoE非対応 ※2.Cat 6A相当,PoE+対応
※3.USB2.0,Type-A(内・外),Power Delivery(PD)非対応
※4.USB3.1 Gen1,Type-A(内・外),Power Delivery(PD)非対応
※5.オス(内・外),嵌合M2.6(ミリネジ)
※6.メス(内・外),嵌合M2.6(ミリネジ)

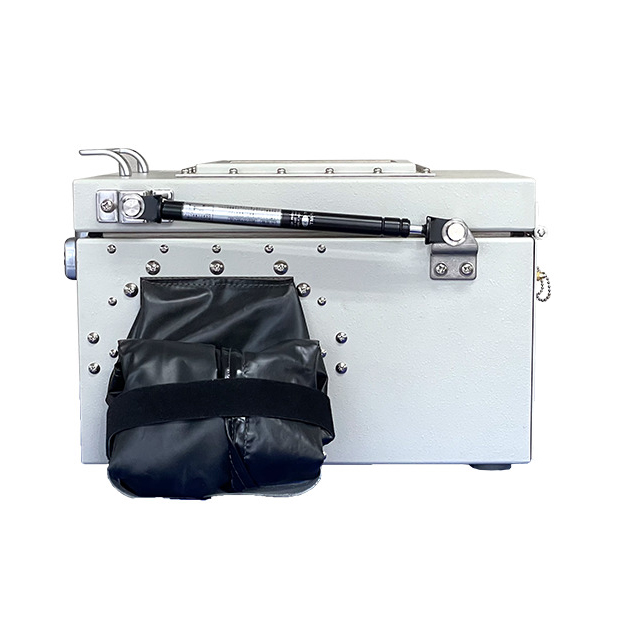

シールドアームカバー MY3700-001

  • 写真:電波暗箱MY3700にIFM1とMY3700-001を装着した例

    両手を挿入する場合に必要なオプションです。※工場オプション。 片側のみ標準装備。
    ※IFM1とMY3700-001を装着した例

    価格:88,000円

導通アームサポータ MY3700-002

導電素材により、シールドアームカバーとの導通性を高めます。
シールドアームカバーの保護にもなります。

価格:32,000円

暗箱設置台 MY3700-101

  • 写真:暗箱設置台 固定時(約35°)

    傾斜角度の調整機能付き。座り作業に便利です。
    暗箱設置台 固定時(約35°)

    価格:64,000円

LEDライト(電池式) MY3700-102

電池式のLEDライト。電波暗箱内部の視認性が良くなります。

価格:13,000円

関連資料

アプリケーション

case.1:弱電界耐性評価

  1. 運用電波の電波強度を弱める目的で、電波暗箱(シールドボックス)を使用する。
  2. 受信レベルをスペクトラムアナライザまたはシグナルアナライザでモニタする。
  3. 基地局シミュレータなどの信号出力レベルを、プログラマブルアッテネータで減衰させる。

確認POINT:無線通信区域の電波が弱い時の通信状態を評価

写真:MY3710アプリケーション

製品カタログ

技術資料


簡易自動見積もり-電波暗箱
セレクションガイド-電波暗箱
電波暗箱総合カタログ
