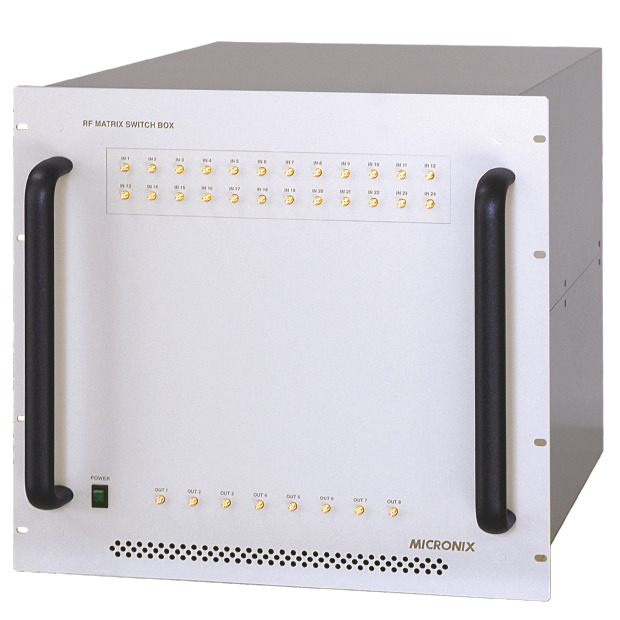

RFマトリクススイッチボックス MM6000

多入力×多出力のRF信号をマトリクスに組み合わせ可能な切り替えボックス。

  • 複数の入力ポートと出力ポートをもつRF信号切替装置
  • アプリケーションソフトにより、信号経路を高速且つマトリクス状に切替え、入力信号を任意の出力ポートへ導くことが可能
  • 全ての出力ポートに電子式プログラマブルアッテネータを搭載しており、RF信号をシームレスに減衰
商品コード: mm6000 カテゴリー:

¥7,700,000¥9,900,000

5Gソリューション特設サイト

特長

  • 複数(24または16)の入力ポートへ入力されたRF信号を8つの出力ポートから選択して出力
    ただし、入力ポートと出力ポートは双方向性
  • 入力および出力ポートの組合せならびにアッテネータ制御をLAN内のPCから遠隔操作
  • リモートアクセス機能(CLIコマンド)により、外部アプリケーションとのTCP/IPのソケット通信が可能
  • アプリケーションソフトを標準添付

標準仕様

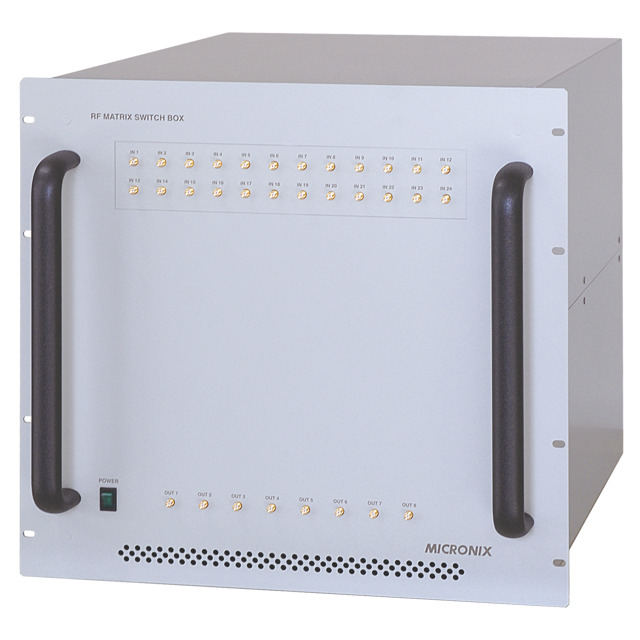

  • 写真:24×8 RFマトリクススイッチボックス MM6824
    24×8 RFマトリクススイッチボックス MM6824

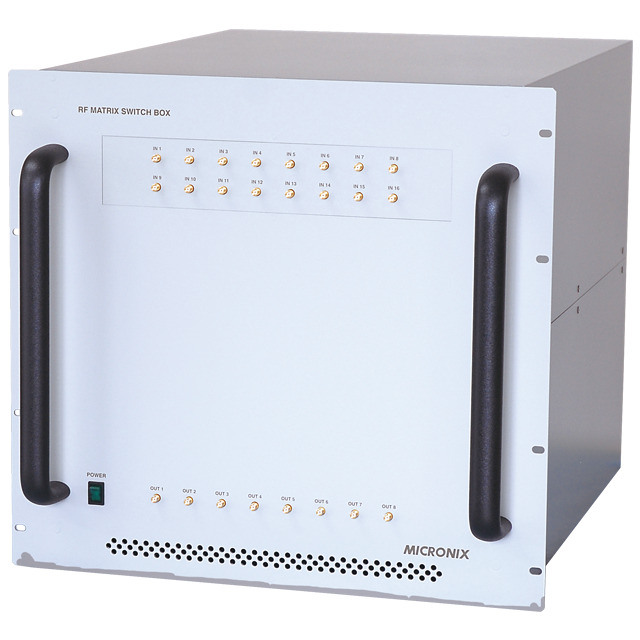

  • 写真:16×8 RFマトリクススイッチボックス MM6816
    16×8 RFマトリクススイッチボックス MM6816
MM6824 MM6816
周波数帯域 700MHz~4GHz
VSWR 2.0以下
最大入力レベル(基地局側) 1W(+30dBm)
最大入力レベル(端末側) 200mW(+23dBm)
挿入損失 20dB(代表値)
アイソレーション

80dB以上(スイッチ)

17dB以上(スプリッタ)

入出力ポート数(基地局側) 24 16
入出力ポート数(端末側) 8
入出力組み合わせ 1対1
RFコネクタ SMA(J)
インピーダンス 50Ω
スイッチ リレー式
アッテネータ 電子式(デジタル)
アッテネータ減衰量 0~95.5dB(0.5dBステップ)
インタフェース LAN
寸法

482.6(W)×443.7(H)×550.0(D)mm(突起物等除く)

10U:19インチシステムラックマウントに収容可

重量 約50kg 約45kg
電源 AC100V(50/60Hz)

※上記と異なる仕様への対応については、弊社営業担当までご相談ください。

アプリケーション

イラスト図:マトリクスボックスアプリケーション

複数CA間ハンドオーバー、4×4MIMOなどの伝搬路環境をGUIで制御できます。
端末を商用電波から隔離するための電波暗箱(シールドボックス)も弊社にて製造販売しています。

※用語解説

  • CA=キャリアアグリゲーション(Carrier Aggregation)。異なる複数の周波数の電波(回線)を束ねて、速度を高速化する技術のこと。
  • MIMO=マイモ(Multiple-Input and Multiple-Output)。基地局側と端末側でそれぞれ複数のアンテナを利用し、同じ周波数の電波で複数のデータを同時に送受信する技術のこと。

ソフトウェア

LAN内のPCから遠隔操作を行うためのアプリケーションソフトです。
他の利用者が使用しているポートは排他されるため、誤操作を防ぐことができます。GUI上から、最大4台のRFマトリクススイッチボックスを制御できます。

自動制御画面:予め作成したスイッチ経路、アッテネータ設定を一括制御するメニュー

写真:自動制御画面

手動制御画面:スイッチ経路、アッテネータ設定を個別に制御するメニュー

写真:手動制御画面

構成

  • LAN内の複数のPCから同一ユニットの制御が可能

    図:RFマトリクスボックスシステム構成

  • 24×8マトリクスのイメージ
    入出力経路を自由に切替できる

    図:24×8マトリクスのイメージ

  • 8台収納時のイメージ
    44Uラックに4台収納可

    図:8台収納時のイメージ
