EMS(イミュニティ)簡易評価

アプリケーション

EMC試験サイトに被測定装置(EUT)を持込む前の事前評価や対策効果確認評価のための、80MHz~500MHz, 30V/mの簡易的な放射イミュニティ試験が行えます。

80MHz~500MHzの低周波数で 30V/mの強電界放射イミュニティ試験を、電波暗室と比較して非常狭い空間である電波暗箱で行うために、小型ループアンテナをEUTに近接(~5cm)させて行います。

ソリューション

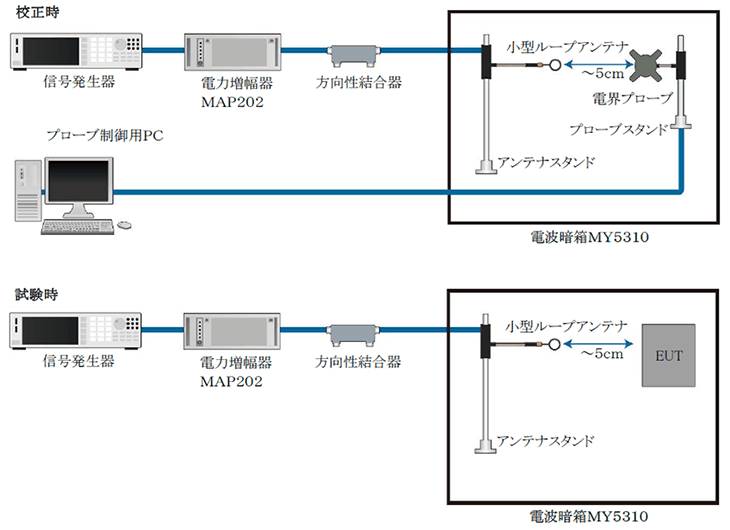

試験手順

  1. EUT設置位置に校正のため電界プローブを設置する。
  2. 所望の電界強度となるように信号発生器のレベルを調整する。
  3. 信号発生器のレベルを決定する。
  4. EUTを設置し、校正で決定した信号発生器のレベルに設定する。
  5. EUTが誤動作を起こさないか試験を行う。
  6. アンテナを上下左右に移動させながら繰り返し試験を行う。

1~3:校正、4~6:試験

システム構成・価格

電波暗箱 MY5310 等見積依頼
電力増幅器 MAP202 等¥ 1,180,000~
信号発生器 MSG703 等¥ 998,000~
方向性結合器、小型ループアンテナ、アンテナスタンド、電界プローブ、プローブスタンド等見積依頼


※詳細は弊社営業担当までお問合せ下さい。

製品紹介

電波暗箱/シールドボックス 大型タイプ MY5310

EMI試験に最適な電波暗箱。 小型EUT向けに直径220mm/耐荷重10kgのターンテーブルを標準装備。

電力増幅器 MAP202

ゲイン約45dB、周波数範囲80~1000MHzの20W電力増幅器。

RF信号発生器 MSG703

IQベクトル発生機能・充実した変調機能と掃引機能。
