無線機器の生産ライン向け電波暗箱システム

無線機器の量産試験をOTA環境^※で行うためのシステム

※OTA（Over The Air）とは、無線通信でデータの送受信を行う技術のこと。

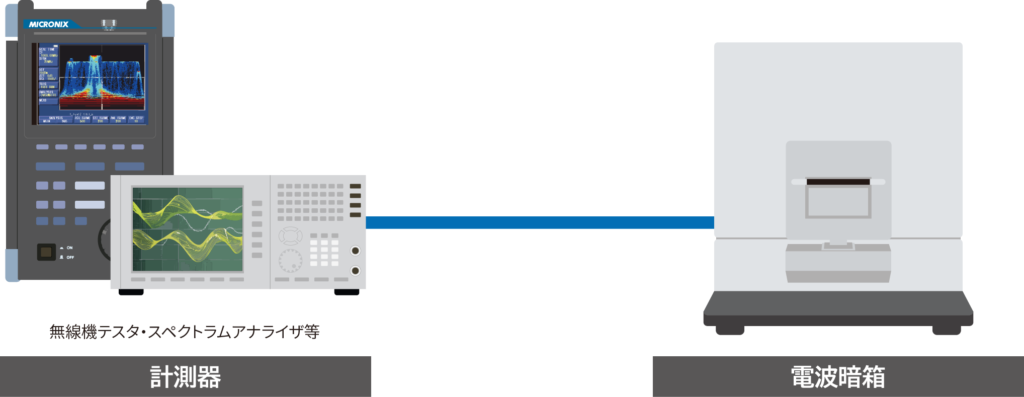

マイクロニクスでは、電波暗箱、アンテナカプラ、IFモジュール、多種多様な計測器を組み合わせ、
お客様の生産現場に最適な"計測システム"を提供いたします。

電波暗箱

外来ノイズを遮断且つ内部のマルチパスを低減。サイズや用途に合わせて選定します。
全て日本国内自社設計・製造しています。

アンテナカプラ・治具

DUTの位置決めが容易となるため、測定の繰返し再現性を高く担保します。

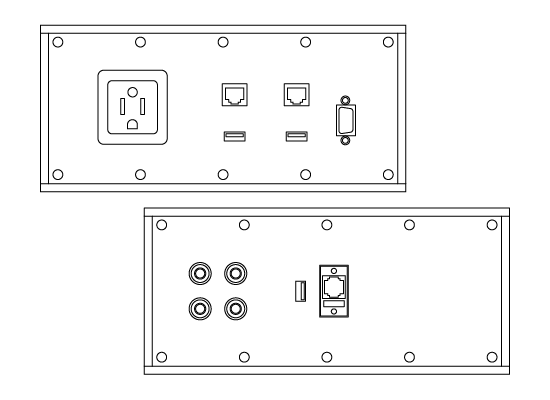

I/Fモジュール

検査に必要なコネクタ構成に合わせて、豊富なラインナップから選択可能。将来的な仕様変更時も、背面モジュールを交換するだけで対応でき、コストを抑えられます。

【選定ガイド】サイズで選ぶ推奨セット

検査対象物（DUT）の大きさに合わせて、最適な暗箱とカプラの組み合わせをご提案します。

小型デバイス向け

DUT寸法20cm以下

スマートフォン、IoTモジュール、スマートキーなど

構成機器

• 電波暗箱　本体　MY2510
• 電波吸収体の表面加工　MY2510-BJ
• IFモジュール IFM各種（IFM1～IFM9）※取付可能台数（最大１）
• アンテナカプラ　MAN201
• 治具（小）　MAN201-JIGS

中型デバイス向け

DUT寸法 35cm以下

タブレット、車載基板（ECU）、小型ドローンなど

構成機器

• 電波暗箱　本体　MY2520
• 電波吸収体の表面加工　MY2520-BJ
• IFモジュール IFM各種（IFM1～IFM9）※取付可能台数（最大２）
• アンテナカプラ　MAN201
• 治具（大）　MAN201-JIG

• 受信部に広帯域のアンテナカプラを内蔵し、生産ラインにおける省力化・省スペース化に貢献。
• マニュアルライン向けのほか、自動化ライン向けも対応します。

推奨セット製品

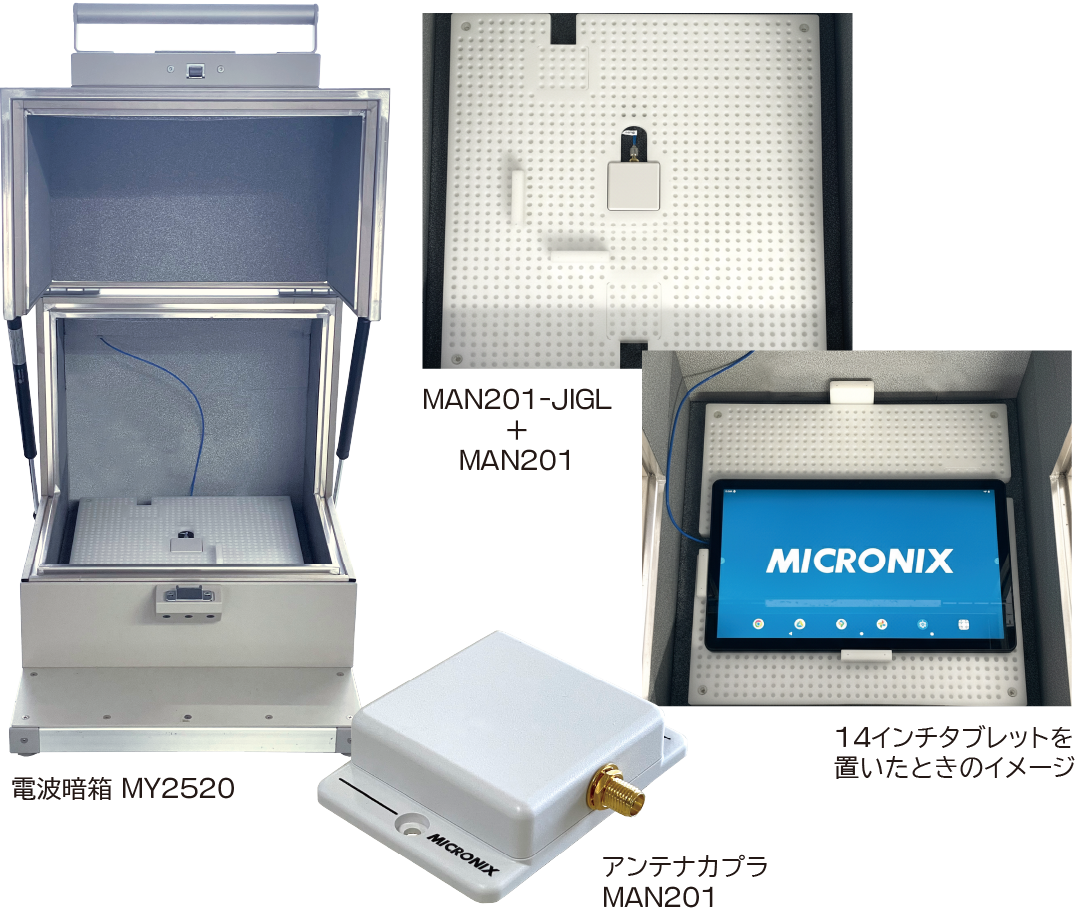

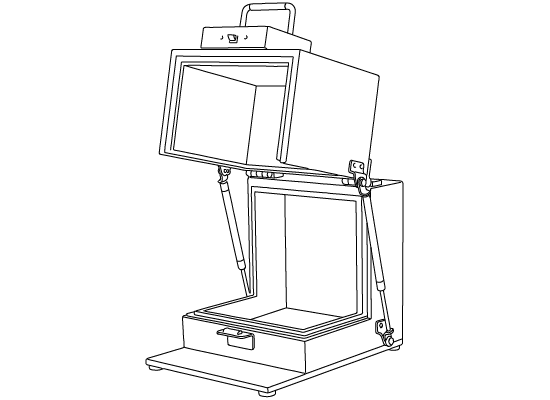

電波暗箱/シールドボックス MY2510

ワンタッチロック機構によりタクトタイムを短縮。また各通信試験の再現性を向上。

【短納期可能】電波暗箱/シールドボックス MY2520

A4相当の製品に適度なサイズ 幅広いアプリケーションに対応し設備コストを削減。

【短納期可能】電波暗箱/シールドボックス Taurusシリーズ I/Fモジュール

Taurusシリーズは、小型、中型、大型の各サイズに共通なI/Fモジュールを用意しています。 使用目的に応じたI/Fモジュールを選択することができます。

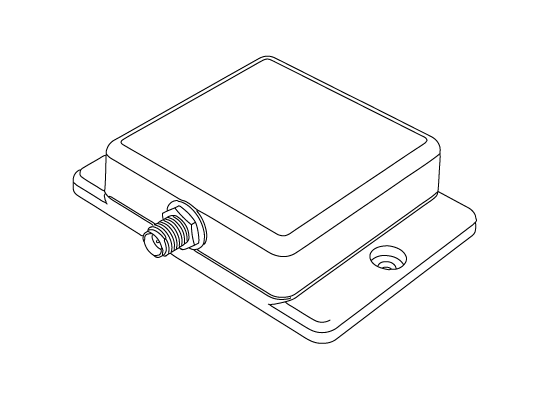

【短納期可能】アンテナカプラ MAN201

・300MHz～9.5GHzをカバーした小型・広帯域のアンテナカプラ
・卓上サイズの電波暗箱に組込み可
・無線デバイス（DUT）のRF検査時に、DUTの位置決めが容易となるため、測定の繰返し再現性を高く担保できる。
