ETC/ITSスポット電界強度測定システム ME9200C
本システムはETC/ITSスポットの電界強度分布を運用波またはCWで短時間で測定し、電界強度グラフやマップ図を作成します。従来のME9200のバージョンアップ版です。
¥3,700,000 – ¥4,200,000
システム概観

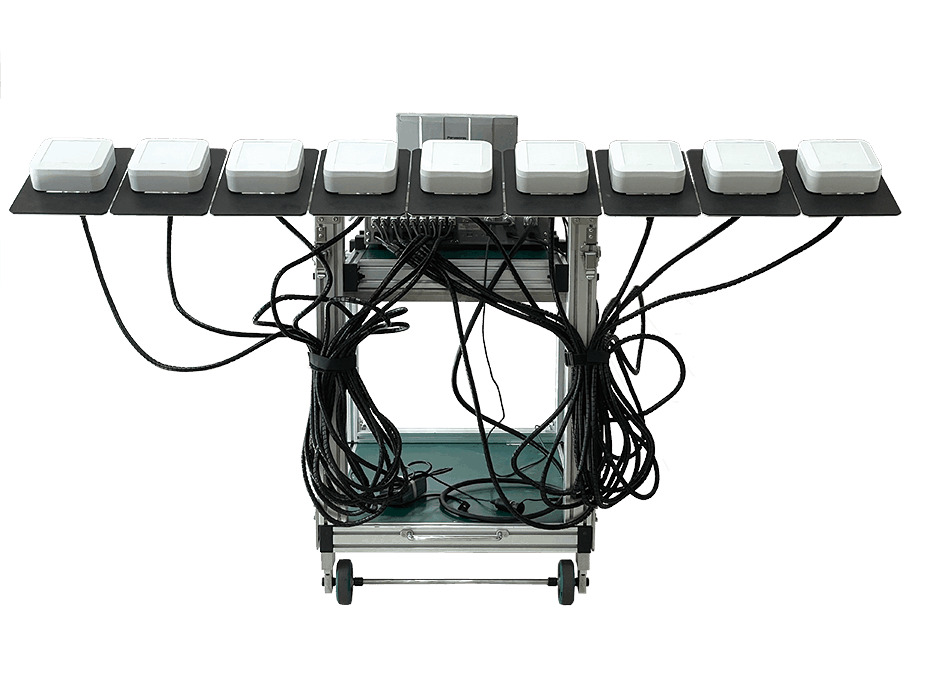

台車タイプでアンテナを9個装着した場合、3.2m幅のレーンを2回で測定できます。
![](https://micronix-jp.com/wp-content/uploads/2023/03/me9200c_00.png)
従来のME9200との比較
![](https://micronix-jp.com/wp-content/uploads/2022/09/me9200_640x640.png)
![](https://micronix-jp.com/wp-content/uploads/2022/09/me9200c_640x640.png)
一体化した背面電波吸収体により反射による電界強度のばらつきが低減されます。
![](https://micronix-jp.com/wp-content/uploads/2023/03/me9200c_01.png)
アンテナ固定バーにアンテナユニットが直接取り付けできるため測定準備工数が低減されます。
![](https://micronix-jp.com/wp-content/uploads/2023/03/me9200c_02.png)
ME9200とME9200C取付け比較
※コントロールユニット、ソフトウェアは共通です。
システム構成
![](https://micronix-jp.com/wp-content/uploads/2023/03/me9200c_03-1024x626.png)
システム価格
ETC | ITS | 車載 | 台車 | アンテナ | 価格 | |
---|---|---|---|---|---|---|
S11 | 〇 | 〇 | 9 | 370万円 | ||
S12 | 〇 | 〇 | 〇 | 9 | 420万円 |
○印はシステムに含まれるもの
標準仕様
アンテナ
標準は9個で3.2m幅のレーンを2回で測定できます≪アンテナ間隔20cm≫。
- 外形寸法:195(W)×105(D)×300(H)mm(突起物除く)
![](https://micronix-jp.com/wp-content/uploads/2023/03/me9200c_04.png)
台車
速度センサを装備しているので、測定距離は自動的に算出されます。
9個のアンテナを装着すると、3.2m幅のレーンを2回で測定できます。
- 外形寸法:700(W)×1000(D)×350(H)mm(折り畳み時)
- 外形寸法:700(W)×1000(D)×900(H)mm(組立時)
![](https://micronix-jp.com/wp-content/uploads/2022/03/me9200c_05.png)
コントロールユニット
スタートSWと路側機位置でゼロ点を合わせるSWが付いています。
DC12VまたはAC100Vの電源が必要です。AC/DCコンバータは標準で付属します。
- 外形寸法:430(W)×450(D)×101(H)mm (突起物除く)
![](https://micronix-jp.com/wp-content/uploads/2022/03/me9200c_06.png)
PCソフト
コントロールユニットを制御して、測定した電界強度値を直ちにグラフやマップ図で表示します。
電界強度測定例
PC上で動くME9200のソフトウェアがコントロールユニットを制御して測定を行い、さらにデータの収集・解析・表示を自動的に行います。
![](https://micronix-jp.com/wp-content/uploads/2023/03/me9200c_08-1024x619.png)
![](https://micronix-jp.com/wp-content/uploads/2024/04/me9200c_09-1024x514.png)
オプション価格表
品名 | 価格 | 説明 |
---|---|---|
アンテナユニット用トランク | 155,000円 | アンテナユニット9台とスイッチボックスを収納するトランクです。保管時や輸送時に便利です。 |
コントロールユニット用トランク | 89,000円 | コントロールユニットとケーブル類を収納するトランクです。保管時や輸送時に便利です。 |
制御用ノートPC | 190,000円 | ME9200用ソフトウェアインストール作業込み。 |
2波同時測定機能 | 500,000円 | 1回の走行で、指定された2周波を同時に測定する機能です。 |
関連製品
ETC/ITSスポット電界強度測定システム ME9200
ETC/ITSスポットの電界強度分布を運用波またはCWで短時間で測定し、 電界強度グラフやマップ図を作成。
関連資料
製品カタログ
技術資料
ETC/DSRCにおけるπ/4 QPSKの信号処理
ETC/DSRCにおけるπ/4 QPSKの信号処理 ETCシステムのイメージ 高速道路の各種アンテナ 料金情報のやりとり […]
