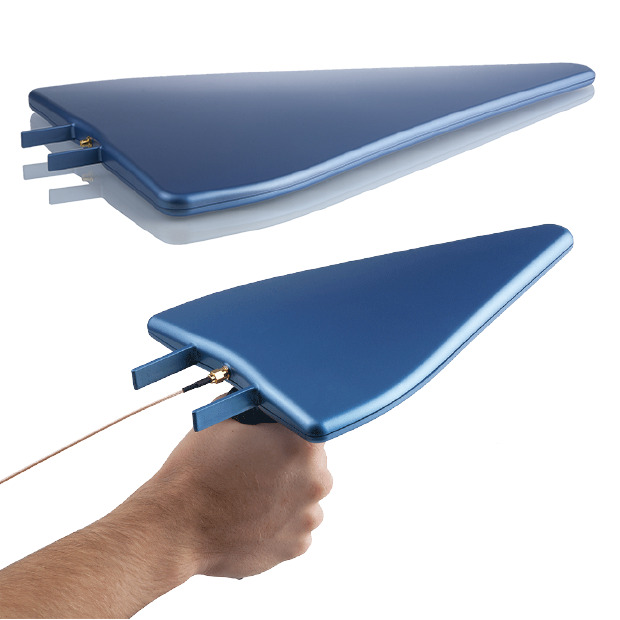

ログペリオディックアンテナ MAN160A/160B

サイトサーベイにおける電波放射源の方向探知、RF放射イミュニティの簡易測定に好適。

広帯域かつ軽量・安価なログペリアンテナです。当社製ハンディ型スペクトラムアナライザとの組み合わせに適しています。また、当社製スペアナ内でアンテナゲイン補正を行うことで、電界強度(dBμV/m)換算した値が直読できます。

  • MAN160A:¥128,000
  • MAN160B:¥168,000

¥128,000¥168,000

仕様

モデル MAN160A MAN160B
周波数範囲 700MHz~4GHz 700MHz~6GHz
最大電力 100W(CWかつ400MHzにおいて)
インピーダンス 50Ω(公称)
VSWR 2.0以下(代表値)
ゲイン 4dBi(代表値) 5dBi(代表値)
アンテナファクタ 23~38dB/m 26~41dB/m
コネクタ SMA(J)
寸法 340(L)×200(W)×25(D)mm
重さ 270g 250g

アンテナゲイン(代表値)

アンテナゲイン

アンテナファクタ(代表値)

アンテナファクタ

構成品

  • アンテナ本体
  • グリップ
  • CD-ROM(アンテナデータ)
  • ハードケース

構成品

※写真中の同軸ケーブルは含まれません。
