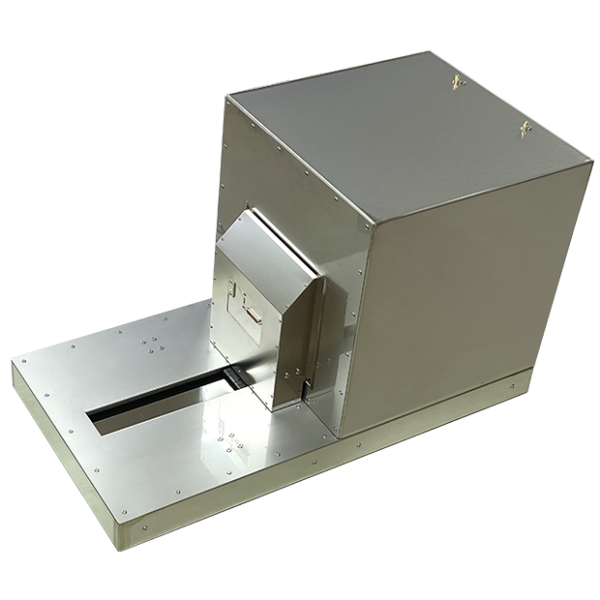

電波暗箱/シールドボックス MY4620

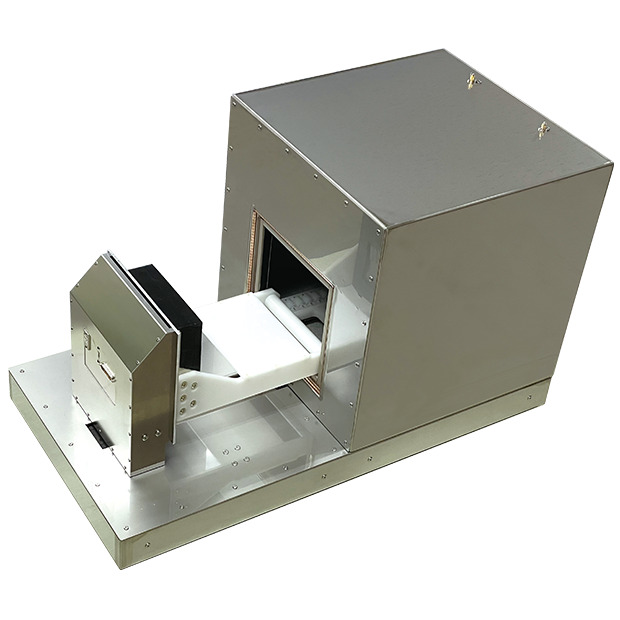

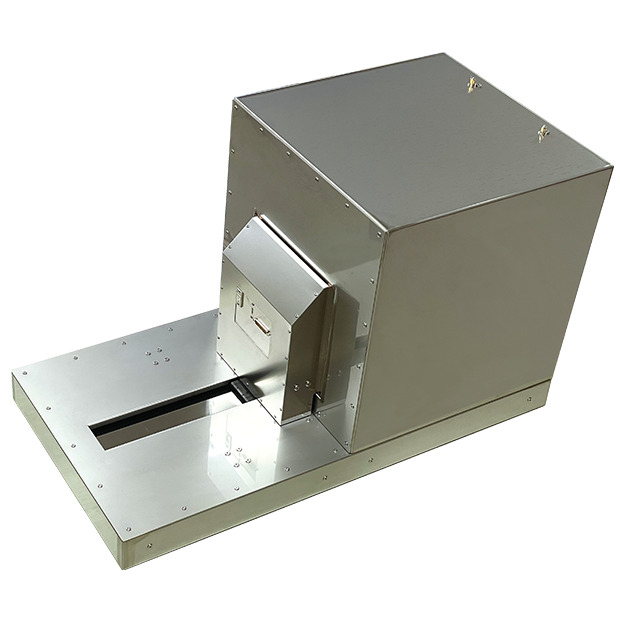

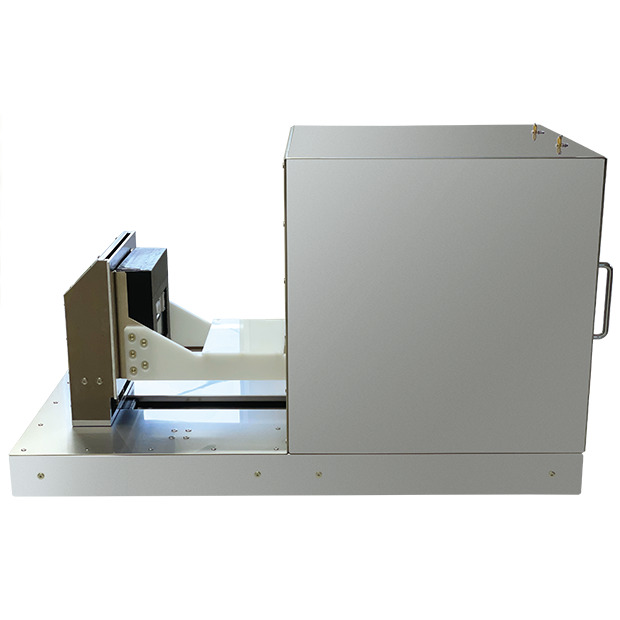

電動式の自動搬送機を備えた、自動開閉型シールドボックス(電波暗箱)

¥1,280,000

標準仕様

外形寸法(本体部)480(W)×480(H)×486(D)mm ※突起物等除く
内部寸法約400(W)×400(H)×410(D)mm ※突起物等除く
最大外形寸法(架台含む)480(W)×570(H)×972(D)mm
搬送部開口寸法220(W)×200(H)mm
EUT許容寸法200(W)×140(H)×140(D)mm以下
EUT許容重量2kg以下
主材質(本体部)ステンレス
主材質(EUT搬送台)POM
構造ステンレス板と電波吸収体の2重構造
重量約47kg
シールド性能60dB以上@2.4GHz
電波吸収体フラット型ウレタンMYA-75(厚さ約30mm)
電波吸収性能(代表値)20dB@2.4GHz以上
コネクタ
  • SMA(J-J)×2(天面)
  • GND端子×1(背面)
IF(EUT用)
  • D-sub25pin×1
  • USB2.0×1
  • LAN×1
搬送部
  • 電源:単相AC100V
  • 制御:D-sub15pin
  • 調整:ミニDIN8pin(ティーチングボックス接続用)

特長

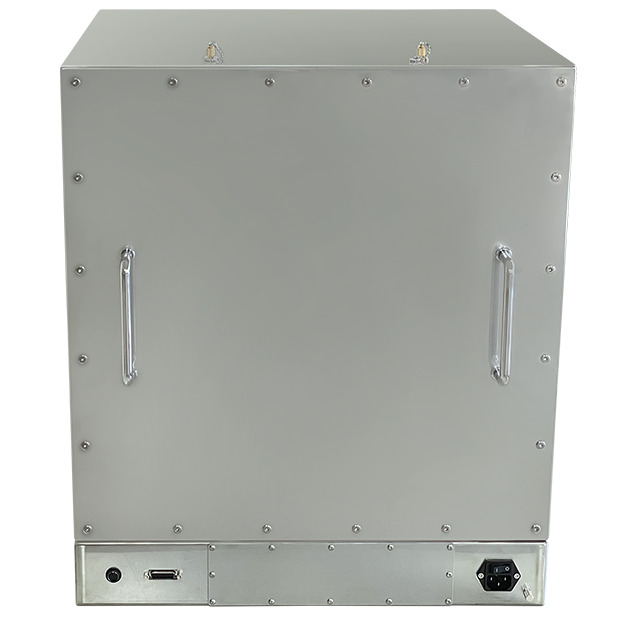

背面側

  • シールドボックスの開閉を制御PCやPLCにより自動で行えます。
    また、オプションのコントロールボックス(MY4620-CB)を用いると、押し釦で開閉ができます。
  • エアーシリンダ式と比べて位置決め精度が高く、またパラメータ設定が容易です。(パラメータ設定はティーチングボックスIAI製TB-02を使用します。)

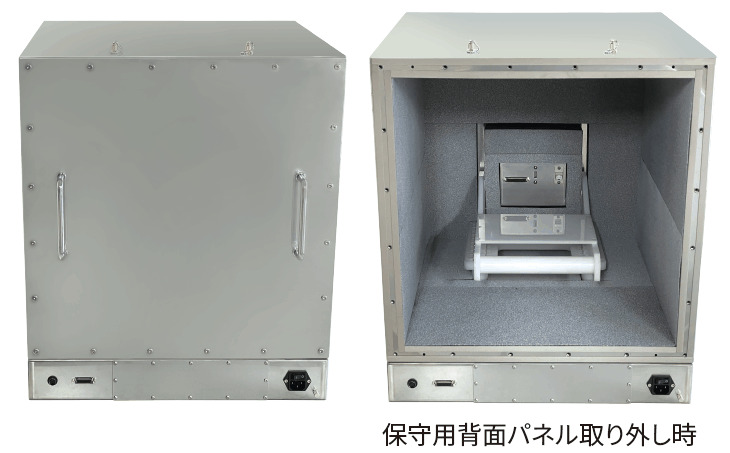

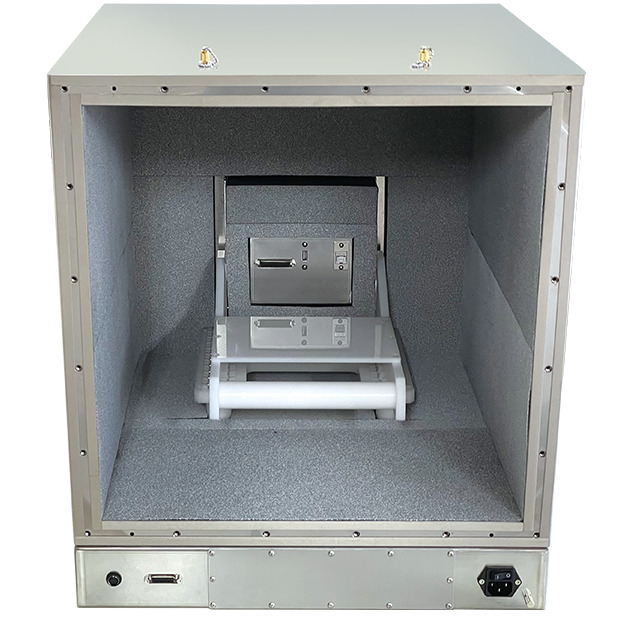

  • 背面側は全面保守用パネルとなっており、治具等の着脱や調整がし易いです。

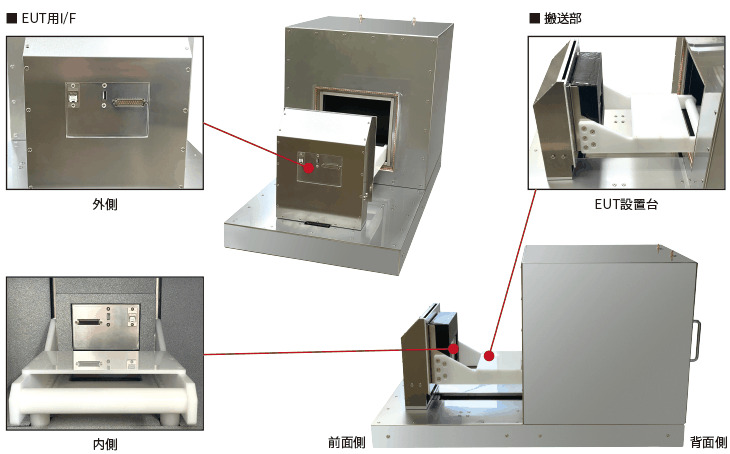

各パーツ

デモンストレーション

オプション

電波吸収体表面加工(ブルージャージ)MY4620-BJ

¥65,000
吸収体のボロ屑やカーボン粉末がEUTに付着することを防ぎます。

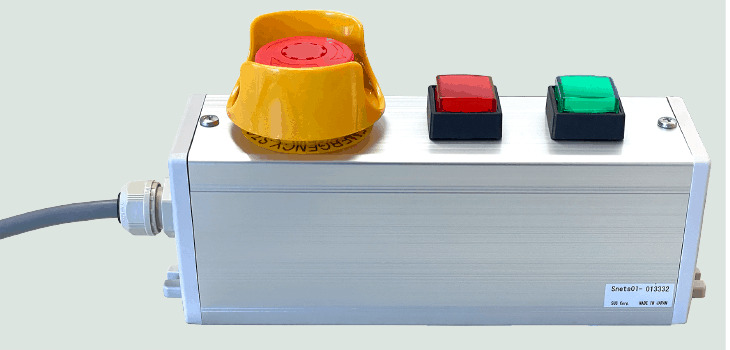

コントロールボックス MY4620-CB

¥30,000
押し釦で自動開閉するためのコントローラです。

カスタマイズ

  • アンテナ固定治具(内部天面)
  • EUT固定治具
  • コネクタやインタフェースの追加

参考

  • ティーチングボックス
    • TB-02(IAI製)
    • 電動スライダの調整を行うためのコントローラです。
