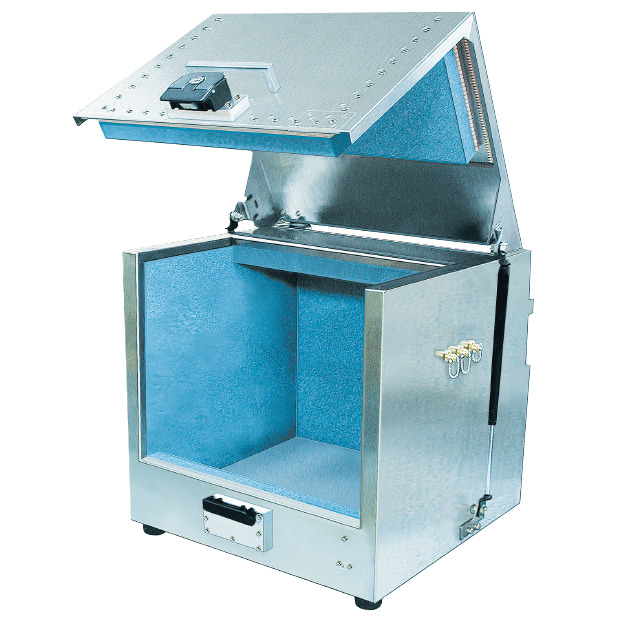

電波暗箱/シールドボックス MY5220

電波吸収体、ステンレスの2重構造

¥648,000

仕様

外形寸法(約)456(W)×416(H)×416(D)mm
内部寸法約390(W)×340(H)×340(D)mm
治具取付台寸法350(W)×16(H)×300(D)mm
重さ約25Kg
同軸コネクタSMA3個
シールド性能75dB typ@2.4GHz
構造電波吸収体、ステンレスの2重構造
吸収性能20dB以上@2.4GHz~
IF(オプション)
コネクタボックス
  • D-sub9ピン×1
  • LAN×3
  • USB×1
  • AC電源×1(電源ケーブル付)

200,000円

※寸法は突起物等を除きます。

電波吸収体

電波吸収体 ウレタン系

Taurusシリーズ では、直線、楕円および円偏波に関わらず同様な特性を発揮するウレタン系の電波吸収体を取り付けています。

応用例

本システムは無線LANの検査において、 外部ノイズや内部で発生するマルチパスの影響を低減し安定した測定を行うことができます。

また、コネクタボックスを追加することより、多数のインタフェイスを使用することができるだけでなく、ノイズフィルタを装備していますので 外部との影響を低減することができます。
