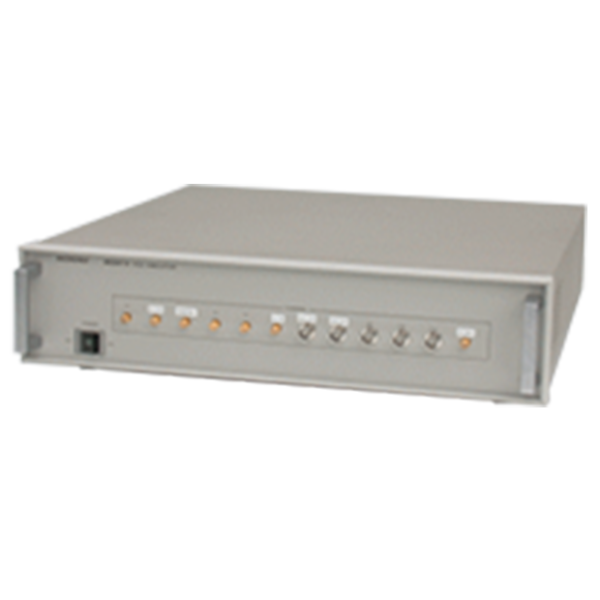

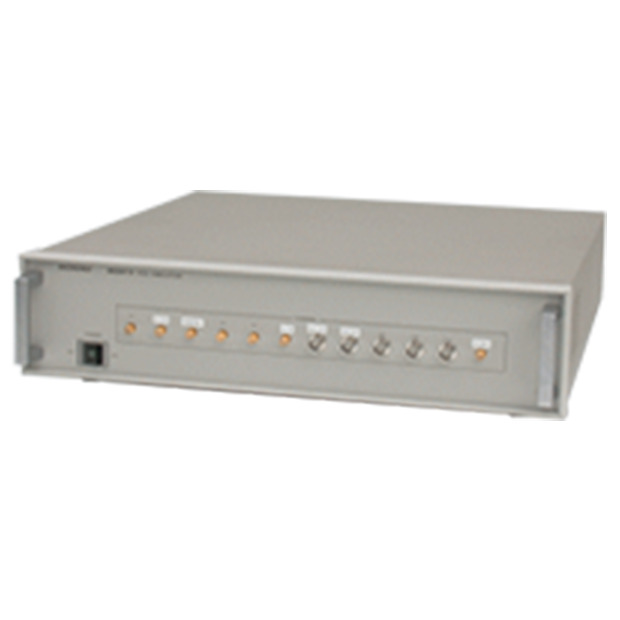

[生産完了品]ＲＳＵシミュレータ ME8810
2角機能：簡易型マスタＲＳＵとＡＳＫ標準信号発生器。
| 送信特性 | |
|---|---|
| 出力周波数 | （５.７９５、５.８０５ＧＨｚ）±５ｐｐｍの２周波数 |
| 出力レベル | -４ｄＢｍ±２ｄＢ（To MAT端子にて） |
| 高調波歪 | －４０ｄＢｃ以下 |
| 変調特性 | |
| データ読出速度 | ２０４８ｋＨｚ±１００ｐｐｍ（スプリットフェーズ化後） |
| デューティ比 | 約５０％固定 |
| 変調指数 | 約８８％固定 |
| 隣接チャンネル漏洩電力 | ５ＭＨｚ（隣接）－３０ｄＢｃ以下 １０ＭＨｚ（隣接） －４０ｄＢｃ以下 |
| 占有帯域幅 | ４．４ＭＨｚ以下 |
| 受信特性 | |
| 受信入力範囲 | （０～－５）から（－５０～－５５）ｄＢｍ（コネクタ端にて） |
| 対応できる試験 | |
| （いずれの試験も専用オプションソフトが必要です。） | |
| ETC車載器受信感度試験 | ＡＲＩＢ「基本動作試験」での受信感度試験を行うことができます。 |
| 基本動作試験 | ＡＲＩＢの『基本動作試験』を実施します。試験項目は、ＡＲＩＢ ＴＲ－１６ （２－１－１～２－１－１６）の１６項目です。 |
| 基本動作試験オプション | ＡＲＩＢの『基本動作試験』を実施します。試験項目は、ＡＲＩＢ ＴＲ－１６ （２－１－１７～２－１－２２）の６項目です。 |
| 動的動作試験 | 本器のＲＳＵシミュレータ機能と高速プログラマブルアッテネータＭＡＴ８００を使用して『動的動作試験』を行うことができます。 |
| ETC車載器BER測定 | 本器のＡＳＫ標準信号発生器機能と高速プログラマブルアッテネータＭＡＴ８００およびＢＥＲ測定回路(オプション)を使用して『受信感度』試験を行うことができます。 |
| アイ開口率測定 | デジタイザ回路(オプション)とマイクロ波ＡＭ検波器ＭＭＤ８５０を使用してアイ開口率測定を行うことができます。 |
| 無線系試験 | ＭＥ８８１０の内部にアンプ及びマイクロ波スイッチ回路（オプション）を切り換えることで外部に接続した、スペクトラムアナライザ・高周波電力計・周波数カウンタでの技適試験を行うことができます。 |
| 標準付属品 | |
| ＧＰ－ＩＢケーブル、電源コード、取扱説明書 | |
ＭＥ８８１０ブロック図（フルオプション）
