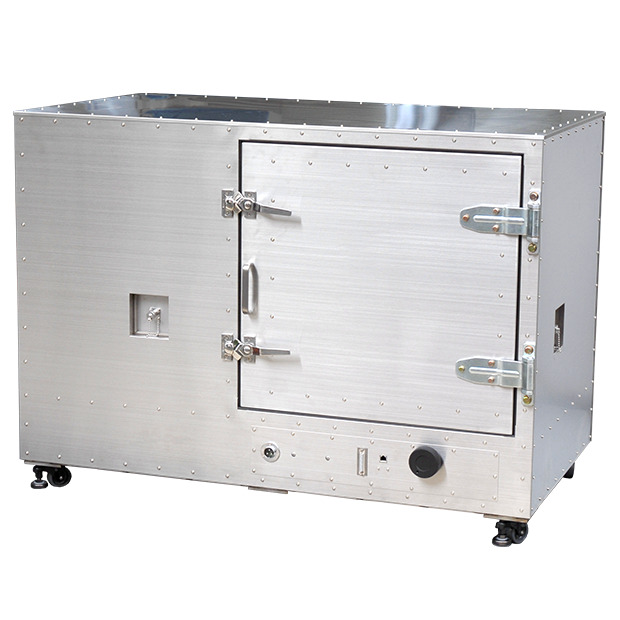

電波暗箱/シールドボックス MY5305

フェライト系電波吸収体を使用した35MHz~2.2GHz対応の電波暗箱。
技術基準適合試験、受信感度試験、EMC試験等に最適。

仕様

モデルMY5305-F1
外形寸法(約)約1150(W)×856(H)×662(D)mm (突起物等を除く)
内部寸法(約)約1060(W)×550(H)×550(D)mm (突起物等を除く)
ドア開口部500(W)×500(H)mm
重さ約185kg
構造電波吸収体、ステンレス板の2重構造
シールド性能75dB typ@300MHz
吸収性能
  • 20dB以上@30MHz~400MHz
  • 12dB以上@400MHz~1GHz
コネクタ
  • N2個
  • 25ピンD-sub
  • LAN
  • 電源三芯ケーブル

電波吸収体について

電波吸収体 フェライト系②

吸収性能:20dB以上35MHz~2.2GHz

電波吸収体 フェライト系③

吸収性能:20dB以上@30MHz~400MHz、12dB以上@400MHz~1GHz

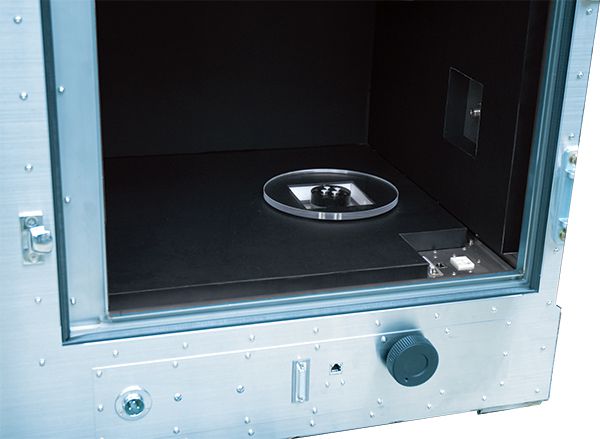

ターンテーブル

※工場オプション、寸法:φ200mm、耐荷重:10kg

カスタム対応例

標準仕様から、サイズ、コネクタ、機能の変更・追加に対応します。

  • DUT設置台
  • ターンテーブル
  • 受信アンテナ(DUTにあわせて選択可能)
  • 基準アンテナ(DUTにあわせて選択可能)
  • 開閉扉
  • 各種RFコネクタの追加
  • 各種多ピンコネクタの追加
  • その他
